LS-DYNA模态分析经验分享：提高仿真精度的关键技巧

最近做模态分析，求模型自振频率和模态。论坛上也没搜到多少有用的资料，就自己试验了下，有一点经验分享。我用的是971r5.1。
有两个隐式控制关键字就可以了
*CONTROL_IMPLICIT_EIGENVALUE
*CONTROL_IMPLICIT_GENERAL
1.尽量用双精度：我有几次用单精度得不出结果，双精度就可行。
2.最好加边界条件：不加边界条件有时也能得出结果，比如我计算的汽车模型。
3.提取模态数量的控制不太灵活：
提取模态数量理论手册有说明!

并不是按照使用手册规定的那样方便：


这个花了我不少时间才得出我想要观察的频率范围。

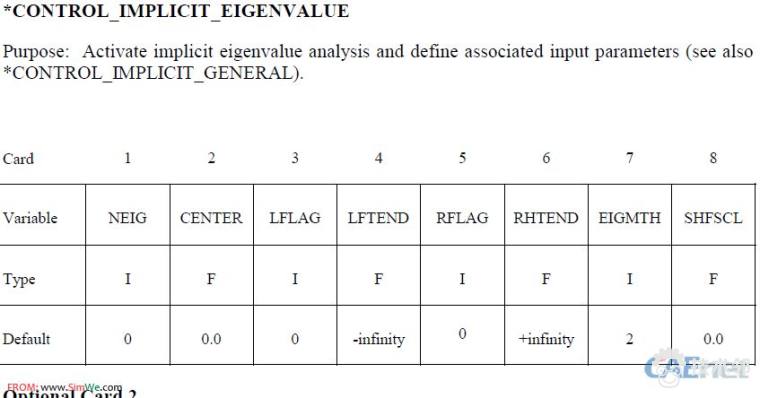

若要得到6Hz以上的30个频率，可以设定*CONTROL_IMPLICIT_EIGENVALUE选项卡中neig=30；lflag=1； lftend=6，其他默认，
观察结果：
用LSPP读取d3eigv文件察看振型动画。
直接打开eigout读取频率，形式如下：
|------ frequency -----|
MODE EIGENVALUE RADIANS CYCLES PERIOD
1 5.170018E+01 7.190284E+00 1.144369E+00 8.738438E-01
2 6.390315E+01 7.993944E+00 1.272276E+00 7.859931E-01
3 7.383460E+01 8.592706E+00 1.367572E+00 7.312231E-01
4 1.486682E+02 1.219296E+01 1.940569E+00 5.153127E-01
5 1.562357E+02 1.249943E+01 1.989346E+00 5.026778E-01
6 2.430167E+02 1.558899E+01 2.481065E+00 4.030527E-01
7 2.504208E+02 1.582469E+01 2.518577E+00 3.970495E-01
8 2.504208E+02 1.582469E+01 2.518577E+00 3.970495E-01
其中RADIANS是圆频率，CYCLES是Hz单位的频率，PERIOD是周期。
