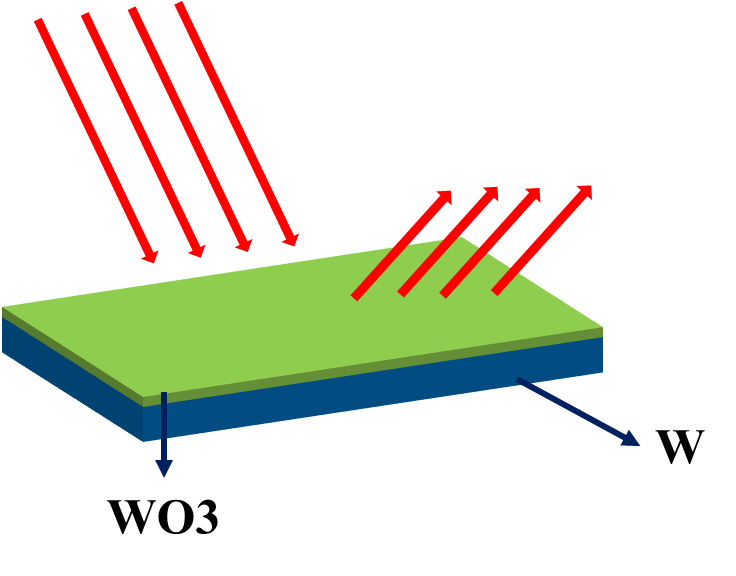

基于Lumerical FDTD Solutions 2020的WO3/W薄膜反射率计算

本案例以WO3/W薄膜为例，介绍FDTD中反射率测量的主要过程。软件版本为Lumerical的FDTD Solutions 2020a。

下面介绍主要步骤：

1. 导入材料

由于WO3材料在FDTD的材料库中没有内置，需要自己查找并导入，对于一般材料可以从如下网站中查找相应折射率：

http://www.ioffe.ru/SVA/NSM/nk/

https://refractiveindex.info/

https://refractiveindex.info/

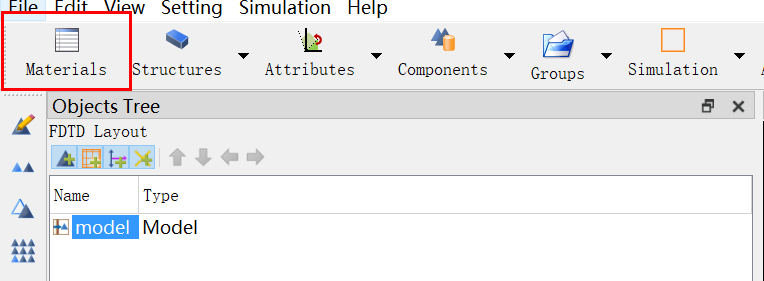

点击Materials，

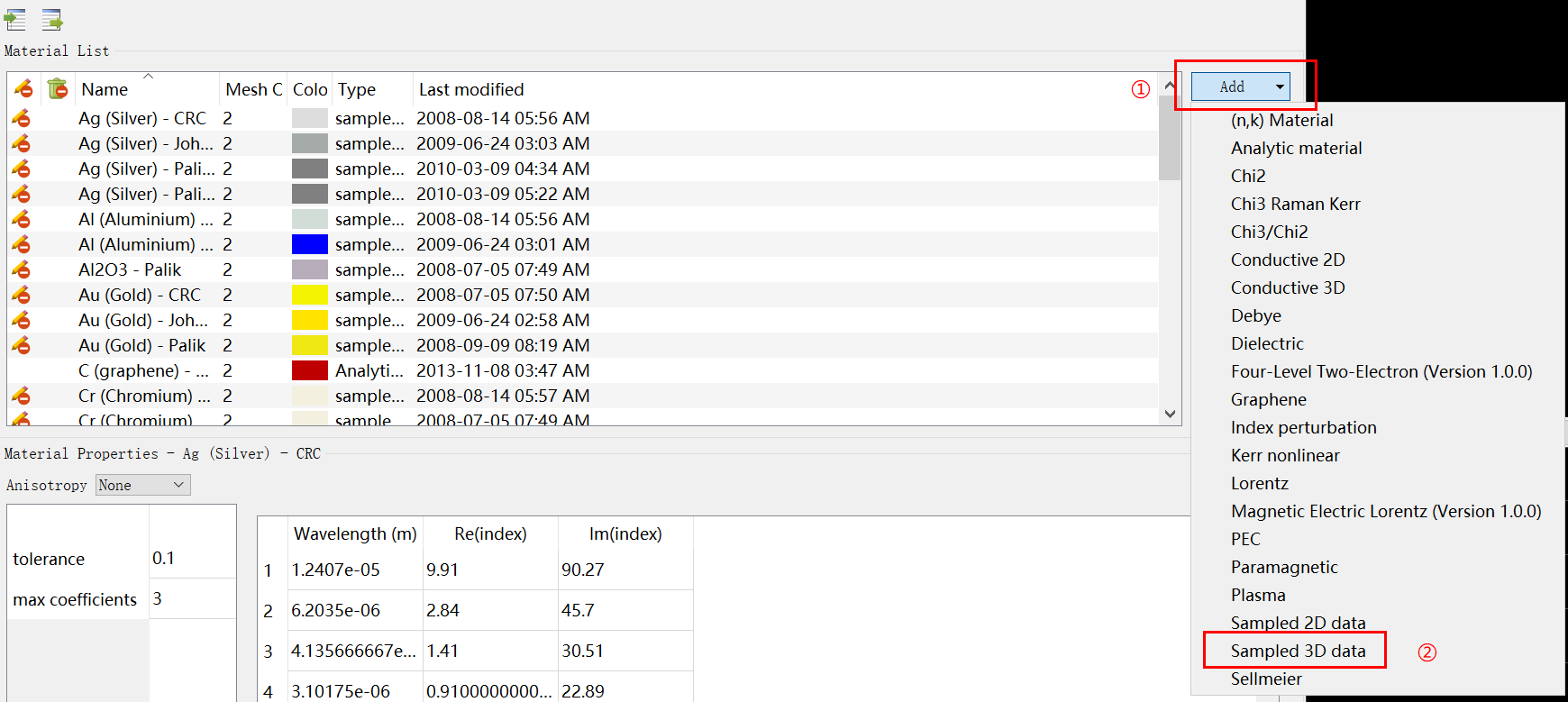

在弹出的窗口中，点击Add，在弹出的选项框中选择Sampled 3D data。

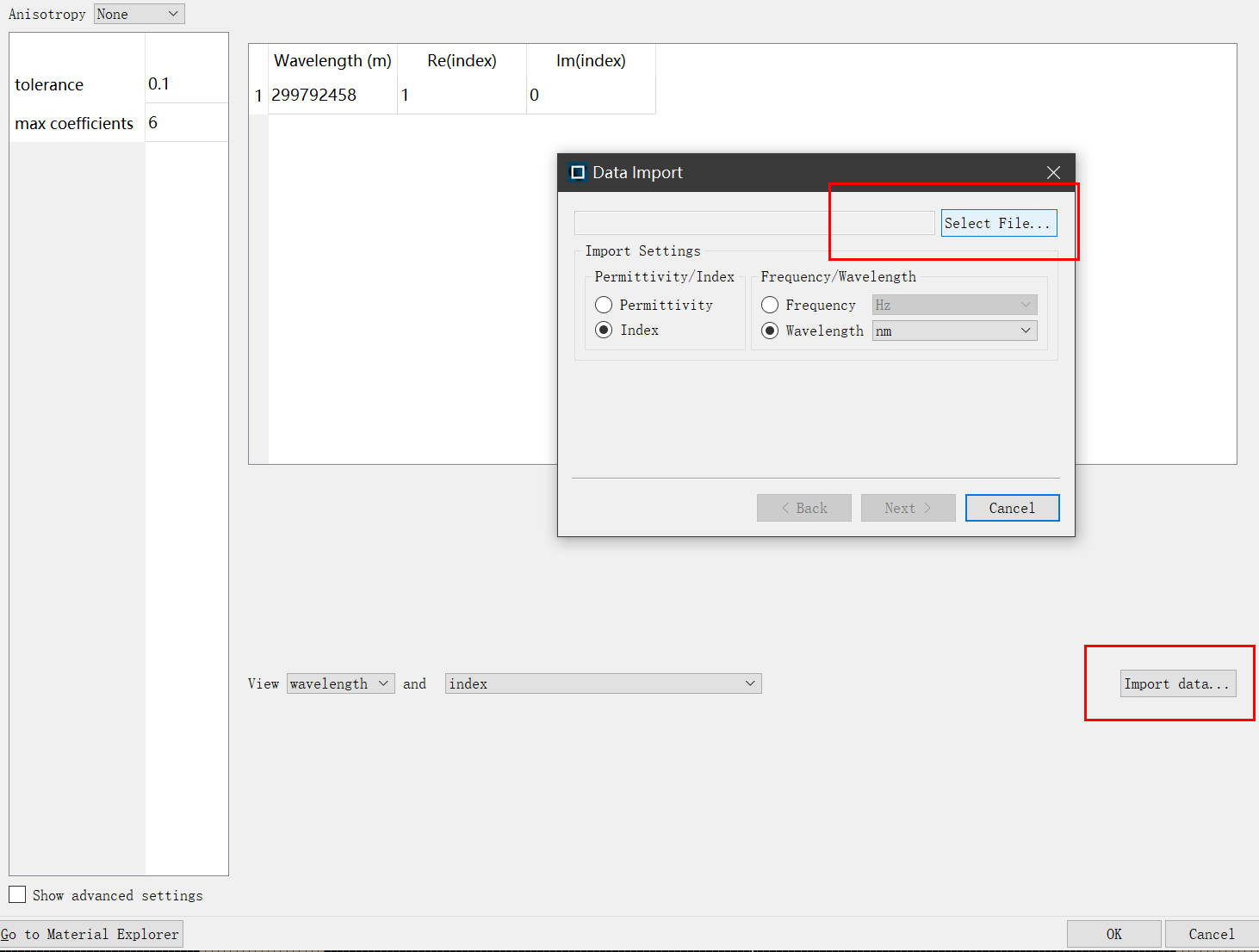

点击Import，在Select File中选择折射率文件，导入即可。

2. 添加结构

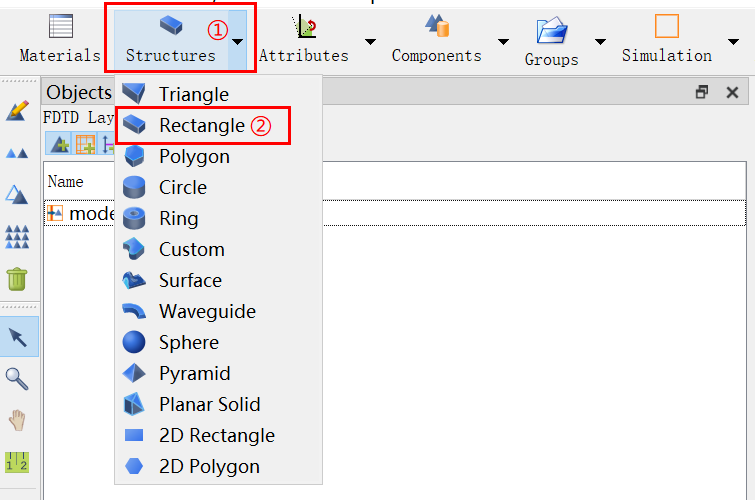

结构添加通过Structures添加，选择Rectangle，添加WO3薄膜，

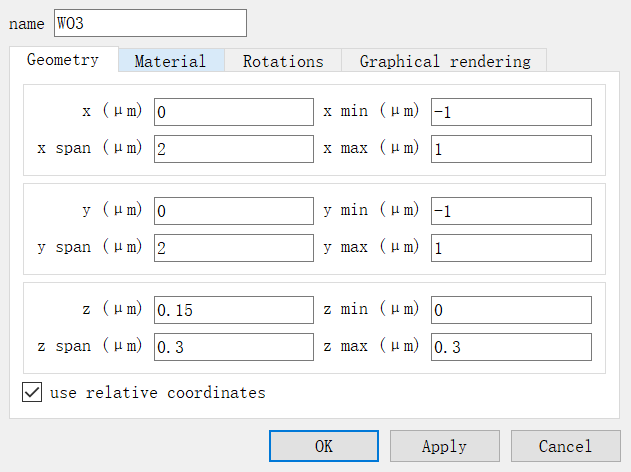

设置结构参数，可根据图中参数进行修改，

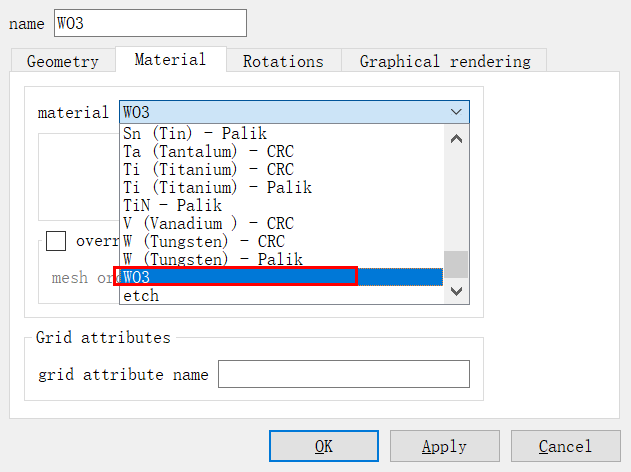

材料选择刚才导入的WO3。

其他两项设置默认即可，不用修改。

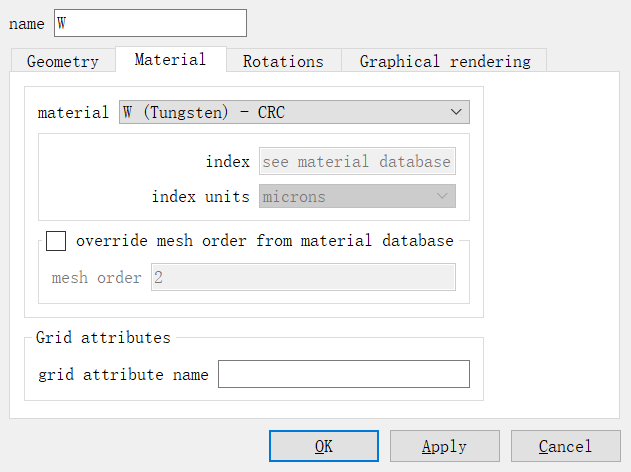

相同的思路，添加W层，WO3是在W上方，因此设置的时候Z方向的数值应契合好。相关设置如下：

3. 设置FDTD Region

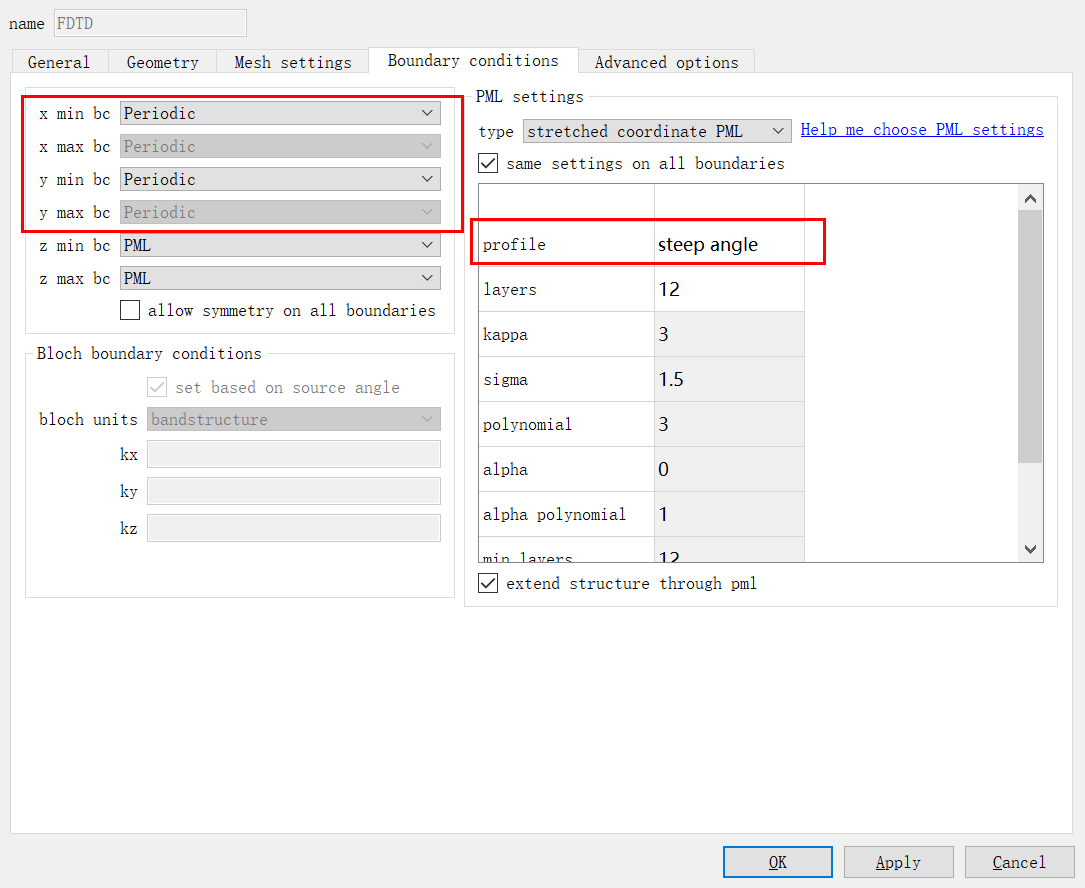

点击Simulation，添加FDTD。由于是薄膜结构，X和Y方向是无限延伸的，因此X，Y方向设置成周期性边界条件，周期性边界条件的情况下PML可以设置成steep
angle，以提高计算速度。

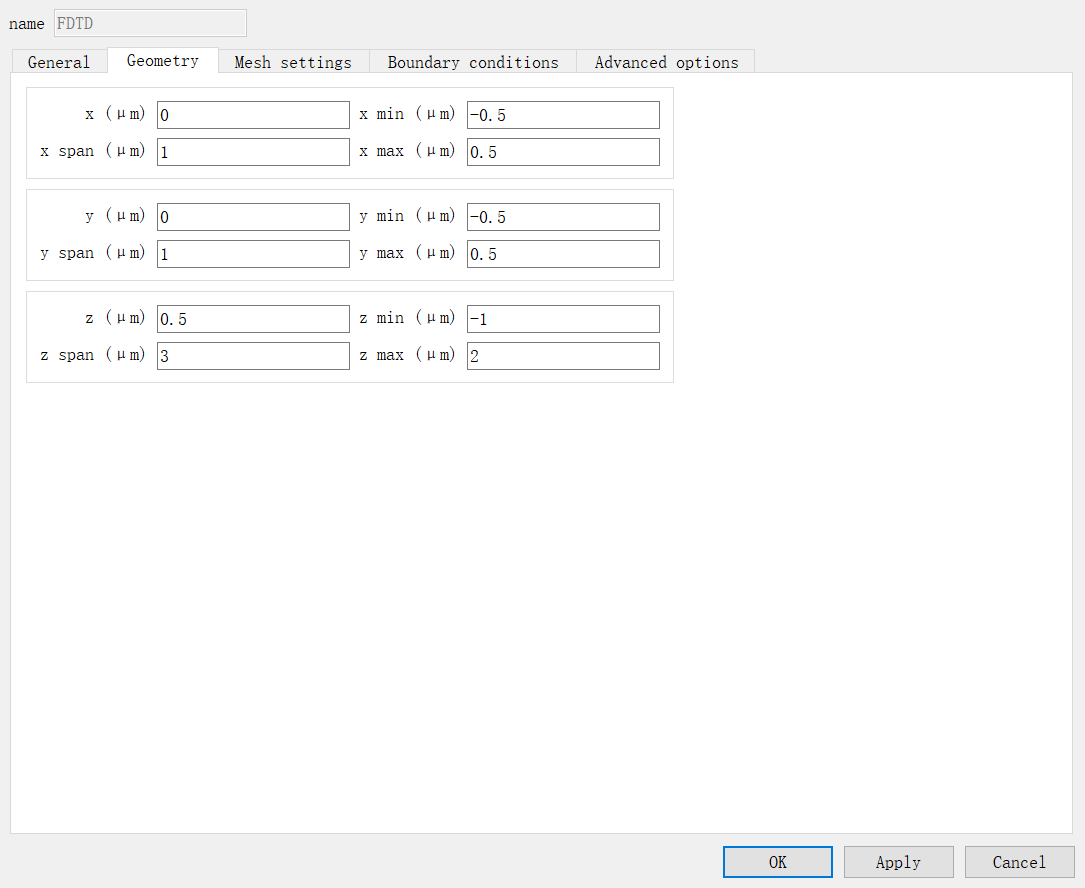

结构尺寸上按需求设置，X，Y方向没有特别要求，Z方向最小值应设置在W层中，最大值在WO3上方，同时远离结构至少半个波长。其他不需要特别修改，默认即可。

4. 添加Mesh

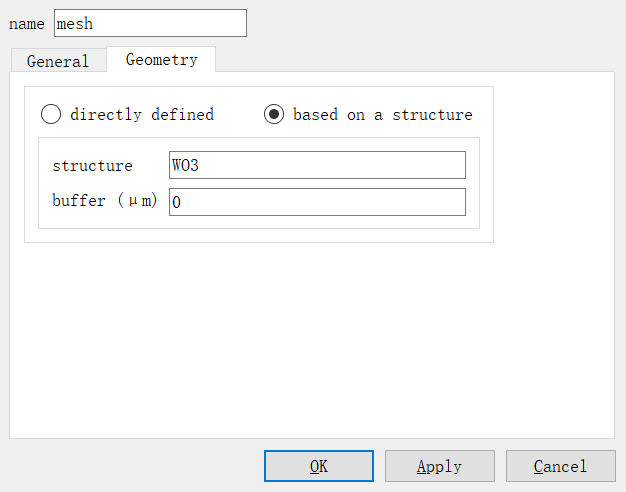

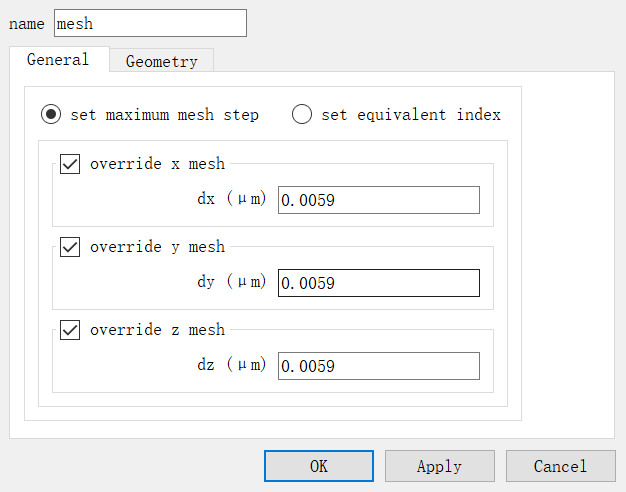

点击Simulation右方的下拉菜单，添加Mesh。建模设计过程没有明显的先后次序要求，Mesh什么时候设置都可以。网格有两种添加方案，一是设置Mesh的尺寸，二是基于结构，这里主要考虑WO3/W薄膜反射率，可以把mesh加到WO3上。

5. 光源设置

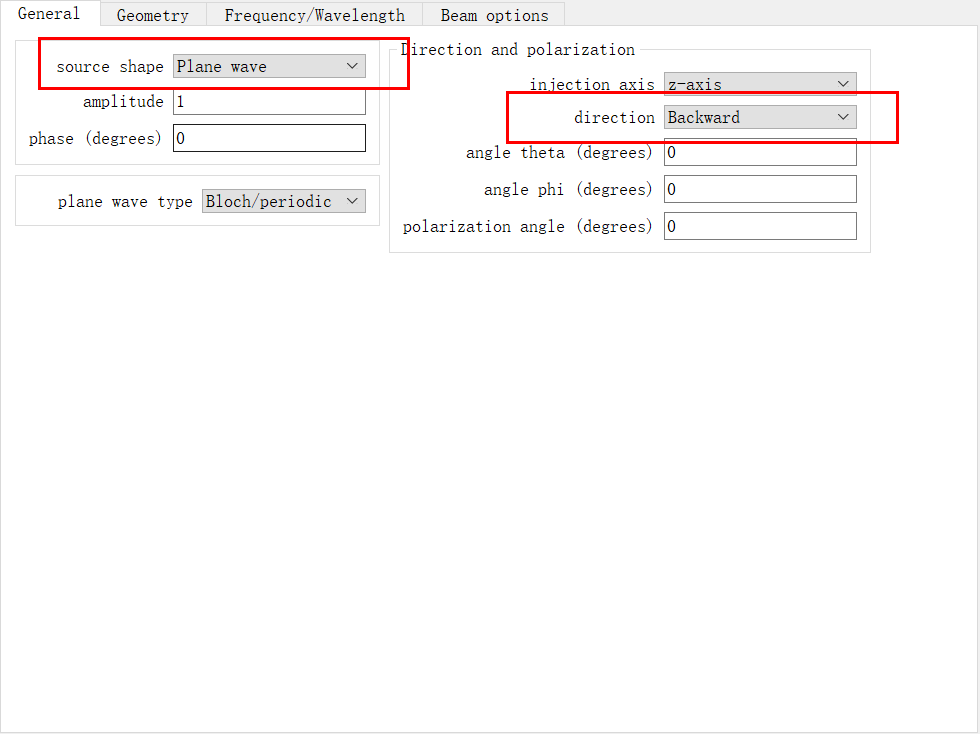

点击Sources，加入光源。光源选择平面波，入射方向设置z负方向。光源尺寸大于FDTD尺寸（如果没有大于会在仿真时自动拓展），光源放置在结构上方，具体可以对比结构尺寸和光源尺寸查看。

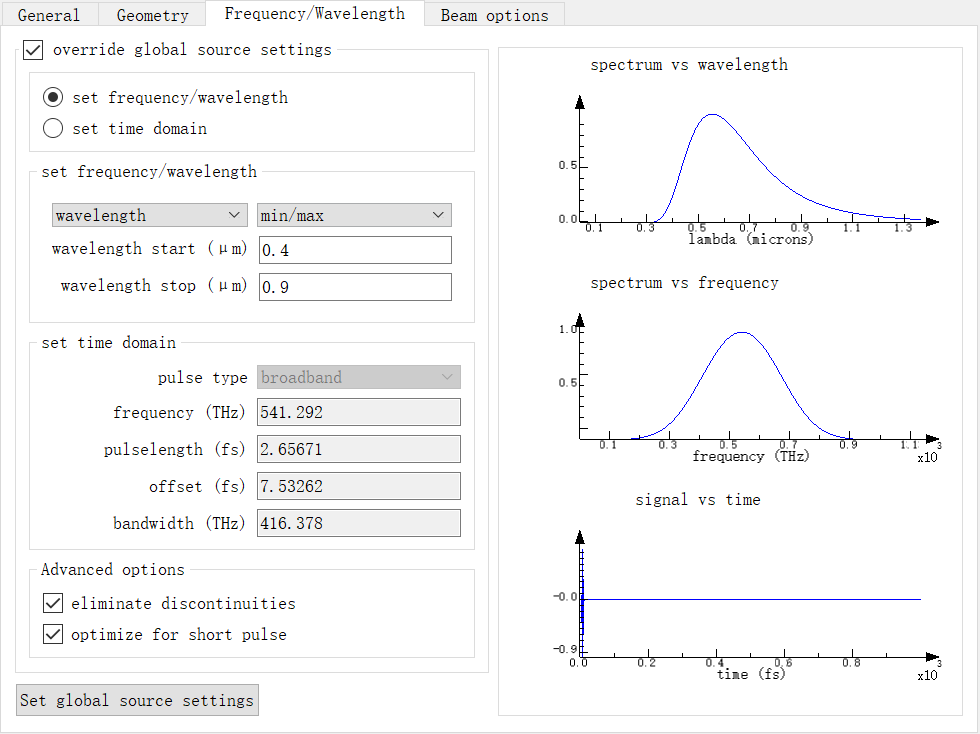

随后设置入射光波长范围，这里设置成0.4~0.9。

6. 监视器设置

主要设置反射率监视器。

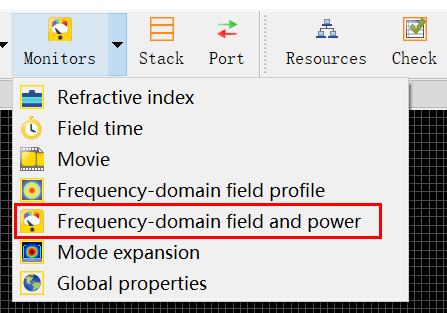

监视器类型选择Frequency-domain field and power。

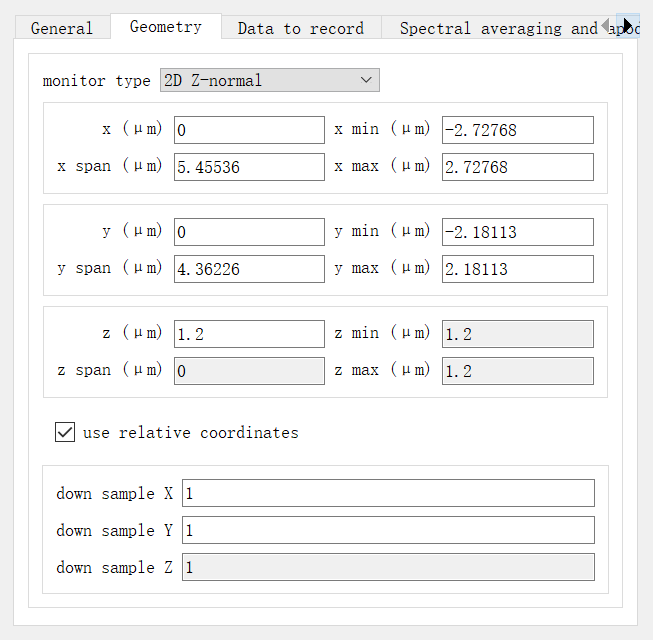

监视器选择Z-normal，XY平面尺寸大于FDTD尺寸，大了无所谓，超出的部分不会记录数据，主要是设置Z方向的位置。反射率监视器在光源和FDTD上边界中间。

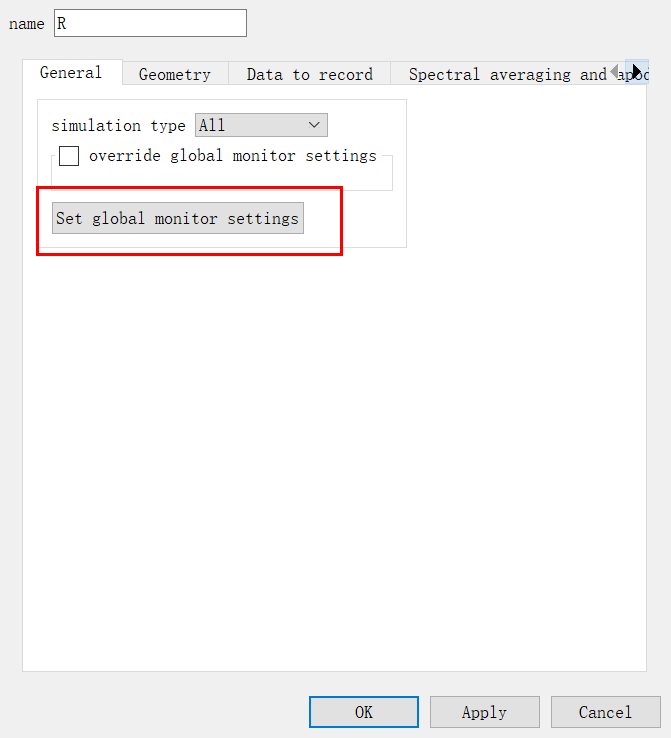

在General选项中，点击Set global monitor settings，

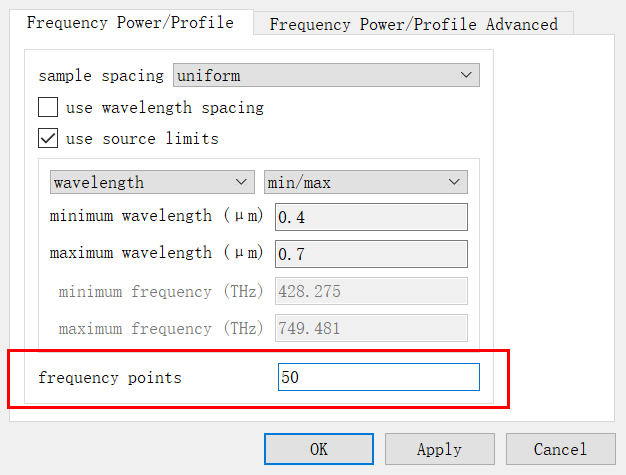

Frequency points数量设置为50，这个数值越大，谱线越光滑。

7. 检查运行内存

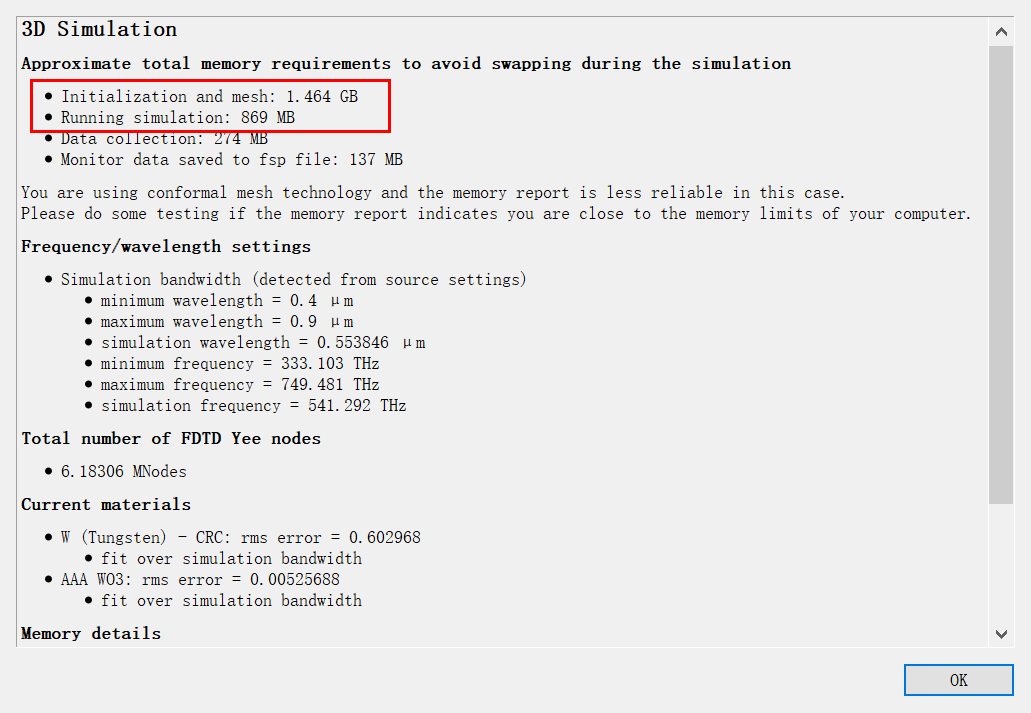

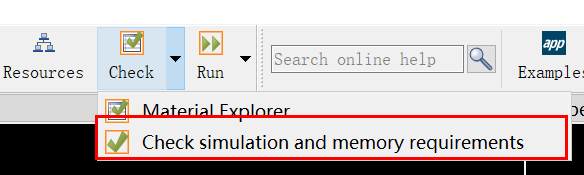

点击Check，选择Check simulation and memory requirements，

保证mesh和running
simulation不超过电脑内存大小，否则无法计算，需要降低精度才能计算。

8. 运行

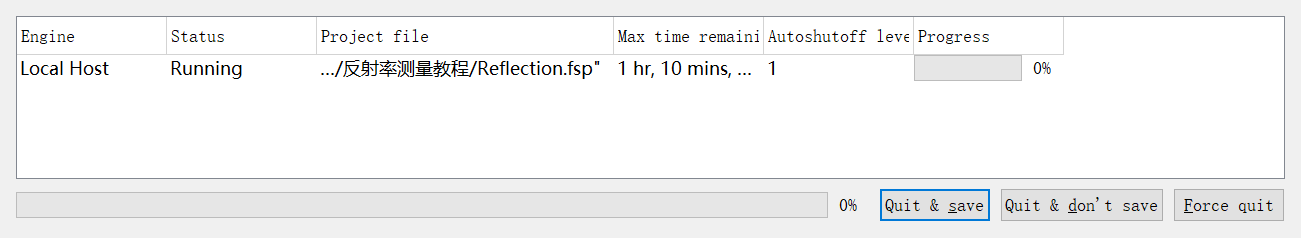

上一步检查没有问题的话，点击Check旁边的Run，运行即可，等待运行结束。

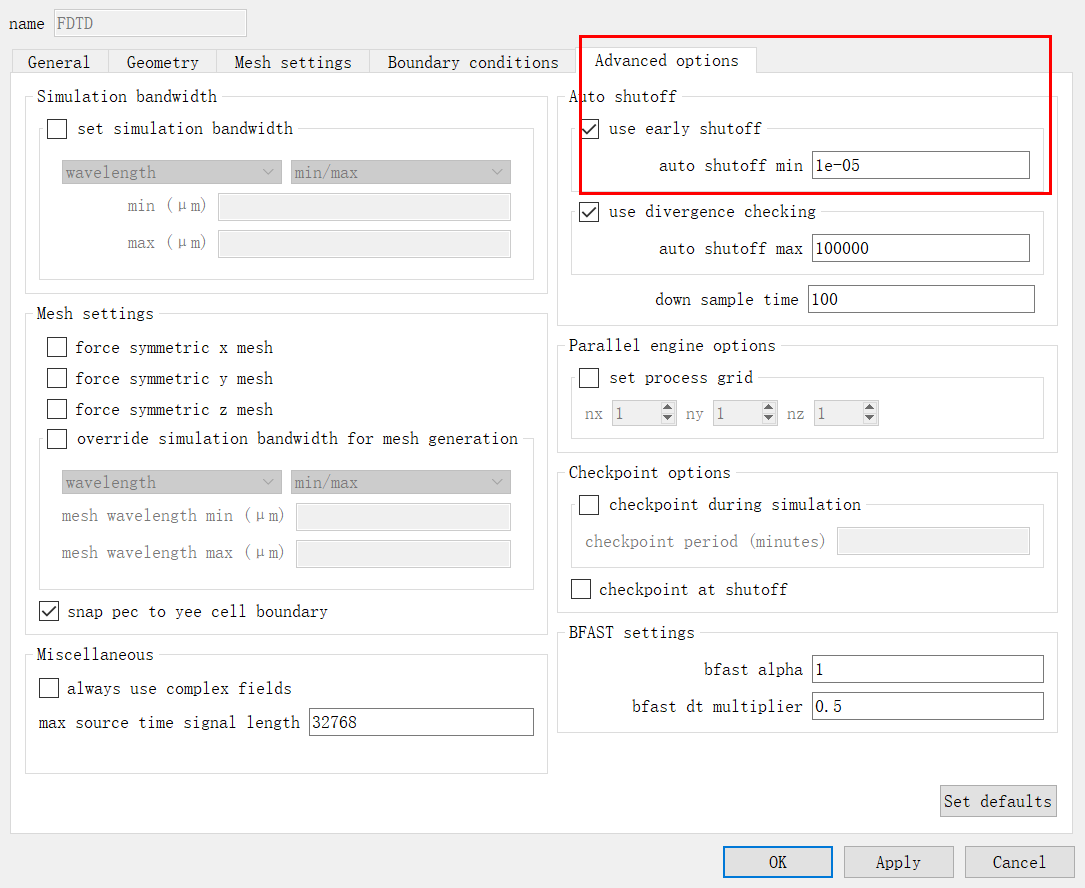

一般会提前结束，提前结束的条件是Autoshutoff的数值满足FDTD中设置的停止条件。

9. 结果分析

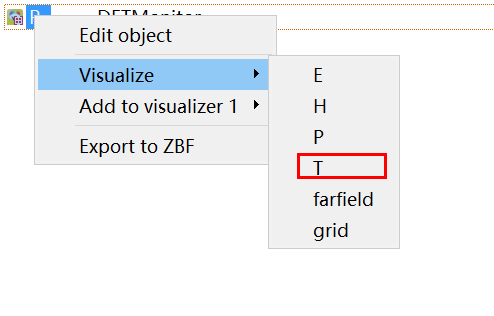

右键点击R，可以查看该监视器平面的电场磁场等信息，选择T，查看反射率信息。

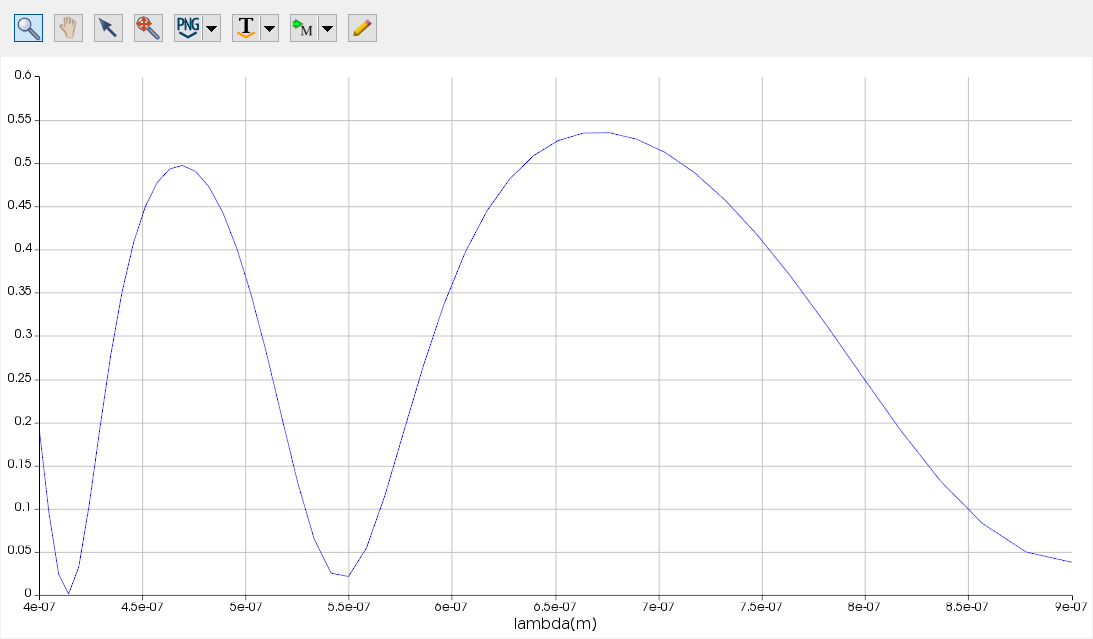

反射率曲线如下图所示

另外，FDTD仿真得到的计算结果，也可以导入Matlab中进行进一步的数据处理。

欲将反射光谱导入Matlab，可以在script prompt处输入以下语句：

1
2
3
4
5
6
7

R0=getresult('R','T');

R=R0.T;

lambda=R0.lambda;

matlabsave('WO3.mat',R,lambda);
