Hypermesh小工具教程：一键建立rigid连接的方法与技巧

在hypemesh 建模过程中，通常需要建立大量的耦合节点，即所谓的rigid 来模仿螺钉。本人利用tcl语言，开发了一个小工具，成功实现了不同的component  共孔位置建立耦合约束。（仅限于平面孔，适用于钣金件之间）。使用者仅需要输入搜索两孔之间的容许范围，程序自动生成一个component 名为Rigid_Hole用来储存所有的rigid。

for example：

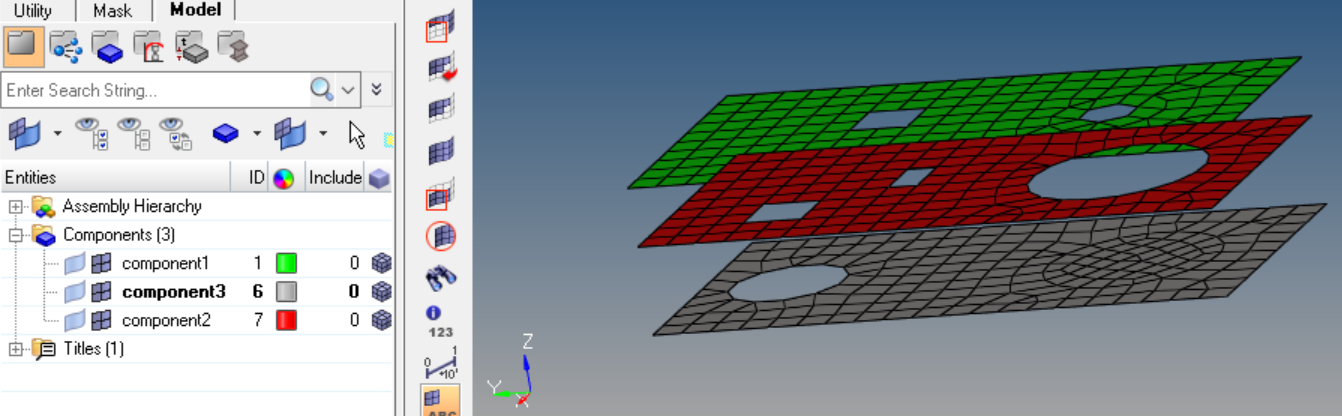

程序运行前， 视图包含三个部件，有若干孔。

运行程序，在输入框输入2， 表示容许两个孔之间的距离除去厚度方向之后的平面许可容差是2.

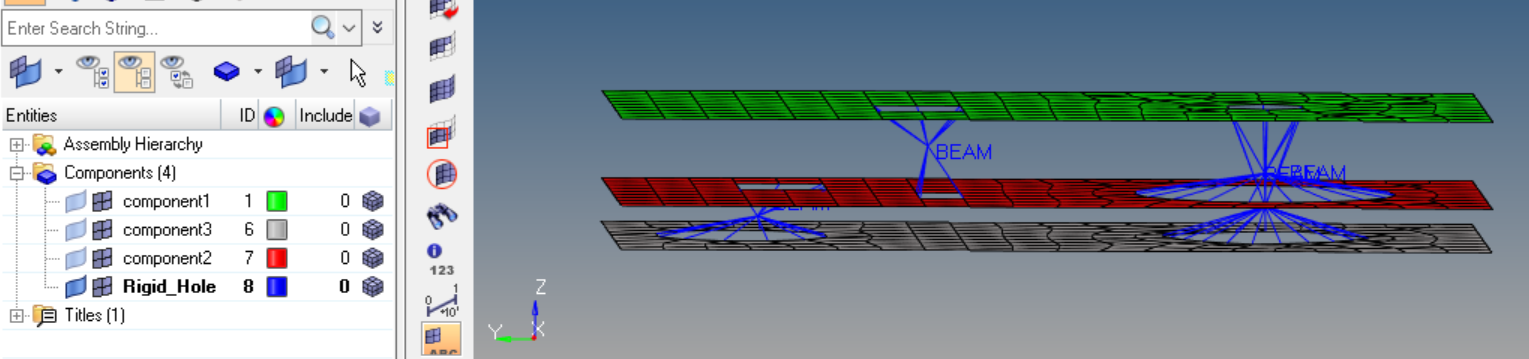

输出结果如下：

实现了二维孔的识别和分类建立rigid。

程序详见附件，收费仅为记录。

接下来，我准备实现三维孔的识别和建立rigid。

简单的模型文件如下， 有问题邮件联系我，QingMingTianXia@126.com

test.rar
