经验：关于ANSYS导入VL看不到网格的问题

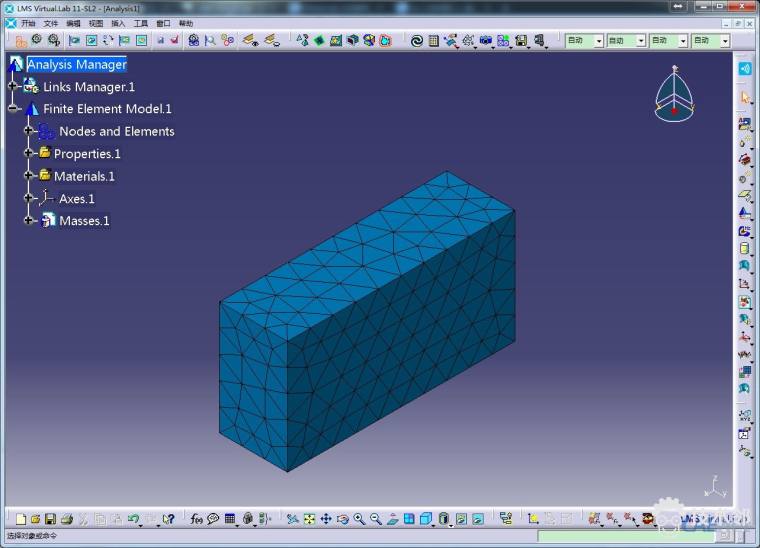

有个朋友按照我之前发的案例7 从ANSYS Classical导入LMS Virtual.Lab的流程，在ANSYS里面划分网格之后，通过cdb格式导入VL，发现没有网格导入进来（Nodes and Elmeents下面没有网格），也没有报错。软件版本是VL11跟ANSYS14.5。但是这个网格是可以导入VL12的，因此推测是版本兼容性的问题。

通过对比cdb文件发现:

ANSYS 14 跟ANSYS14.5导出网格的时候格式有些差异。

ANSYS 14的模型文件

/COM,ANSYS RELEASE 14.0 UP20111024 22:49:39 08/18/2013

NBLOCK,6,SOLID, 1872, 1872

(3i8,6e20.13)

1 11 0 0.0000000000000E+003.0000000000000E+01

上面这一行中的1,11分别是在第8列和第16列

ANSYS 14.5的模型文件

/COM,ANSYS RELEASE 14.5 UP20120918 21:59:49 08/18/2013

NBLOCK,6,SOLID, 1877, 1877

(3i9,6e20.13)

1 11 0 0.0000000000000E+003.0000000000000E+01

上面这一行中1,11分别是在第9列和第18列。

因此推测是这个问题导致了ANSYS14.5创建的网格无法导入VL11，但是可以顺利的导入VL12

感谢阿伟在本人学习LMSVirtual.Lab过程中的帮助！
有兴趣的朋友可以测试一下，模型文件下载地址：

http://pan.baidu.com/share/link?shareid=3881688804&uk=1728334102
