APDL中*Vwrite命令使用方法详解

ANSYS中数据的写出主要使用命令*Vwrite，其具体功能为将数组中的数据按照指定的格式写入数据文件中，*Vwrite命令一次最多可写出19个参数，使用格式如下：

*Vwrite，Par1，Par2，Par3，Par4，Par5，Par6，，，，，Par19

其中，Par1~Par19是依次写出的19个参数或者参数，在使用*Vwrite进行数据写出之前，必须需用*Cfopen命令打开或者创建一个数据文件，*Cfclos则为关闭文件，需配对使用，*Cfopen使用格式如下：

*Cfopen，Fname，Ext，--，Loc

其中，Fname为带文件路径的文件名，缺省路径为工作目录，Ext为文件的扩展名，后缀名一般设为TXT即可。

与读入命令*Vread相类似，*Vwrite同样不能作为已知的APDL命令直接输入命令窗口使用，必须作为外部宏文件命令使用，其也有固定的使用格式，如下：

*create,datawrite,mac         ！创建宏文件名字Datawrite

*cfopen,filedada,txt           ! 创建写出文件的文件名字filedata

*do,i,1,2600                 ! 利用*do命令逐个写出数组的数据

aa=variable(i)                ！将具体的数值赋值给变量AA

*vwrite,aa                   ! 写出变量AA的数值

(f6.3)                       ！写出格式

*enddo                      ！结束循环

*cfclose                      ！关闭文件

*end                        ！宏文件创建完毕

Datawrite                    ！运行宏文件

【例】数据库已经定义数组nodenum,采用*Vwrite写出到数据文件，文件名为Nodenum.txt。

/prep7

*dim,nodenum,array,20,5       !给数组nodenum赋值

*do,J,1,20

    *do,I,1,5

    Nodenum(j,i)=5*(j-1)+i

   *enddo

*enddo

!=============

!写出文件

*create,datawrite,mac

*cfopen,dda,txt

*do,j,1,20

*vwrite,nodenum(1,1),nodenum(1,2),nodenum(1,3),nodenum(1,4),nodenum(1,5)

(5F8.2)

*enddo

*cfclose

*end

datawrite

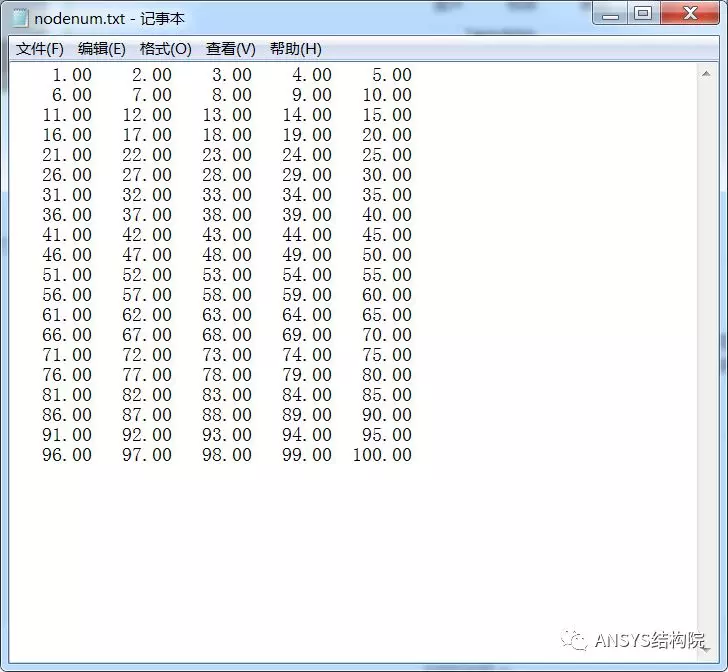

写出的文本文件内容如下：
