HFSS过孔建模全攻略：从基础到进阶的实战技巧

阅读数 22

0 1

工具软件

1.1 过孔向导工具：Via Wizard3.1

1.2 ANSYS软件版本：2022 R1

0 2

叠层信息

说明：

2.1 此叠层是一个实际PCB设计项目的叠层

2.2 叠层中DK值，是板厂根据自己的工艺及经验得到的值，跟板材的Datasheet是对不上的，个人认为在有板厂提供的叠层时，使用板厂的

2.3 DF是根据Datasheet中得出，或者是随意填上去的，这里单针对过孔仿真来说，个人认为这不是重要的，仿真过孔主要是评估其阻抗，

如果需要提取S参数，进行链路仿真，DF还是要根据实际值填入

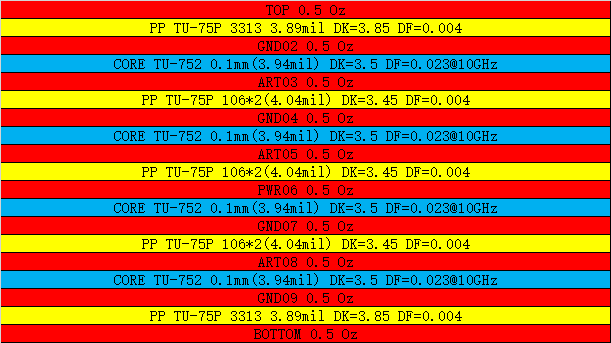

HFSS过孔建模的图1

0 3

使用ViaWizard向导工具，填入参数

3.1 设置叠层"Stackup"

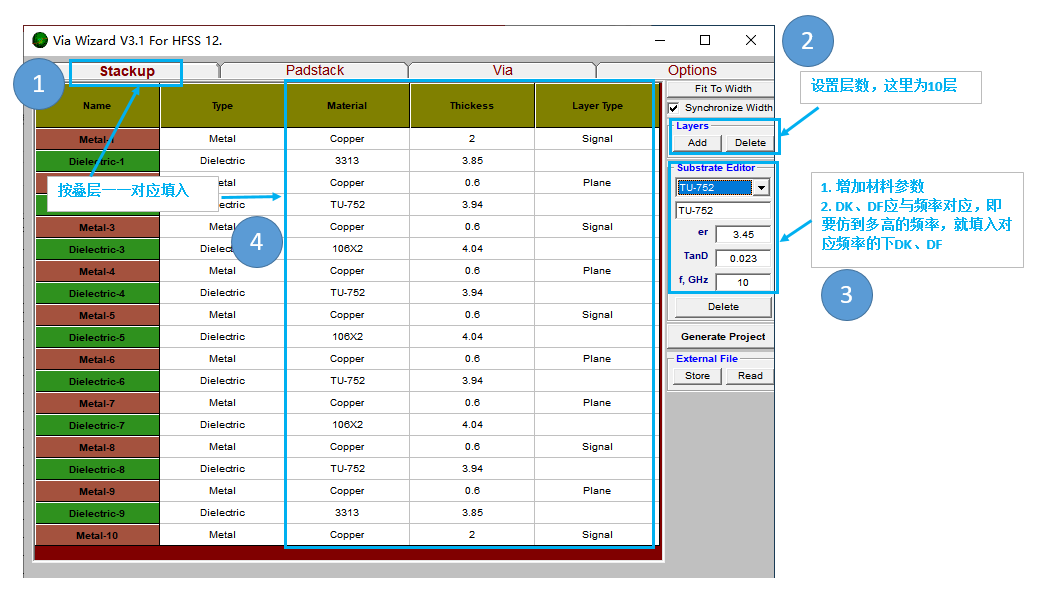

HFSS过孔建模的图2

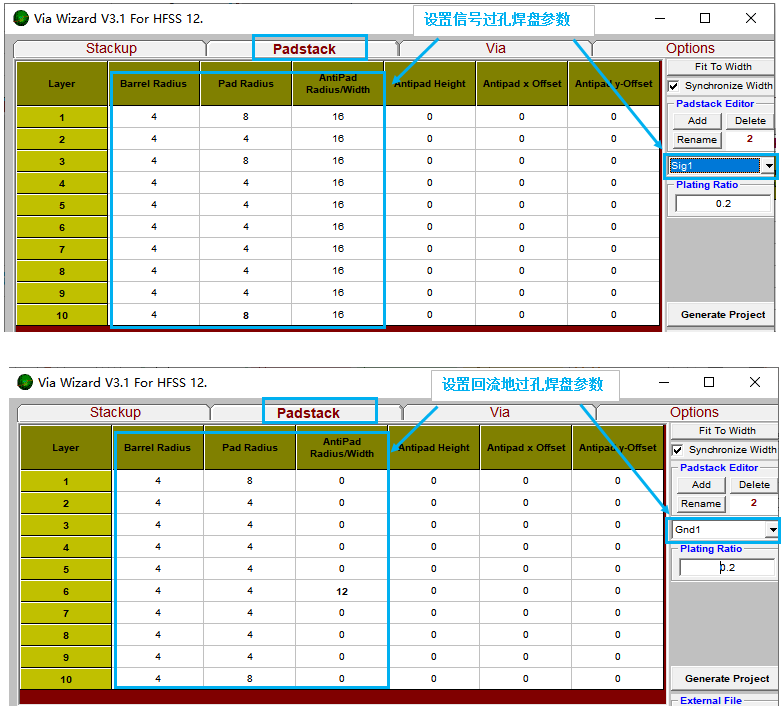

3.2 设置过孔焊盘参数

HFSS过孔建模的图3

3.3 设置过孔位置

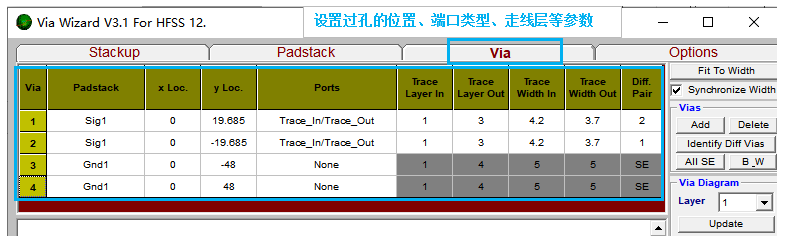

HFSS过孔建模的图4

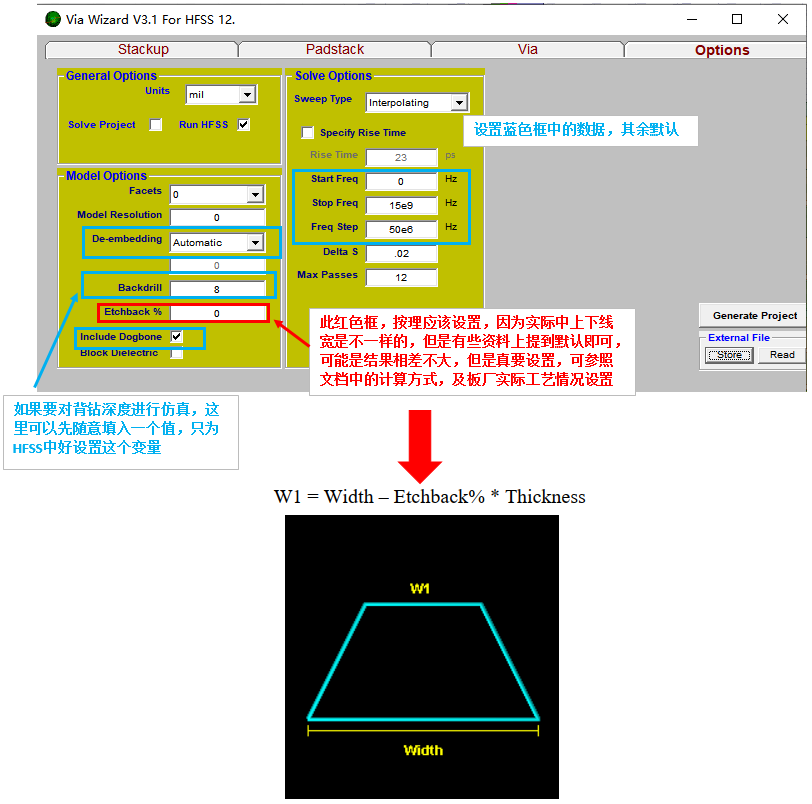

3.4 设置Options选项卡中的参数

HFSS过孔建模的图5

0 4

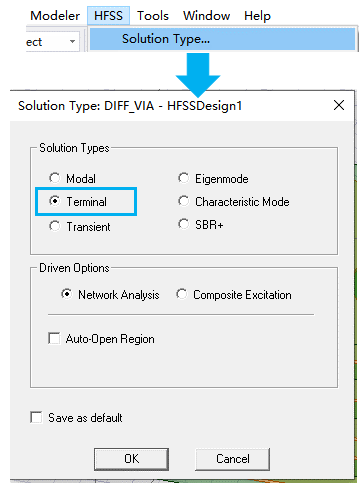

确认求解类型为"Terminal"

HFSS过孔建模的图6

0 5

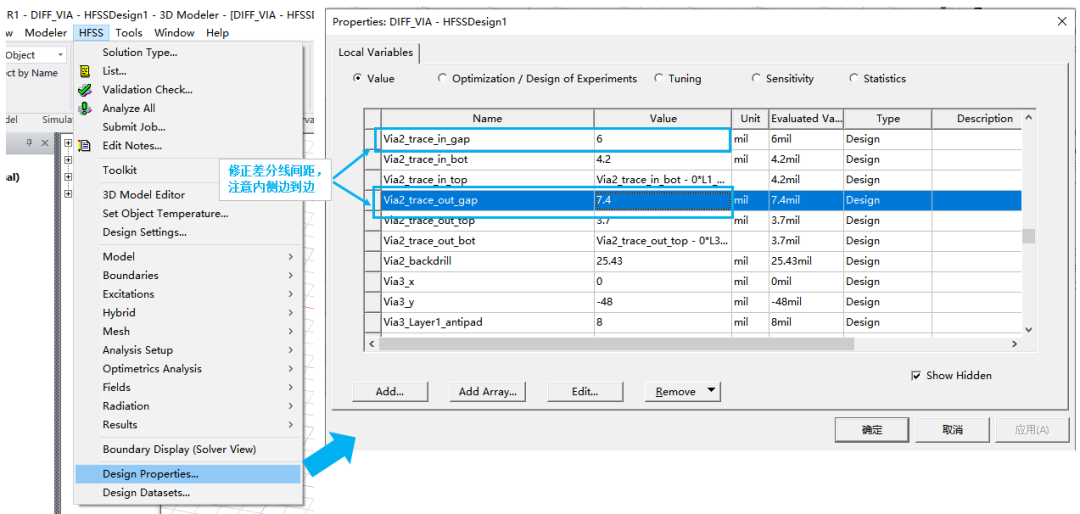

修正差分线的空气间距

HFSS过孔建模的图7

0 6

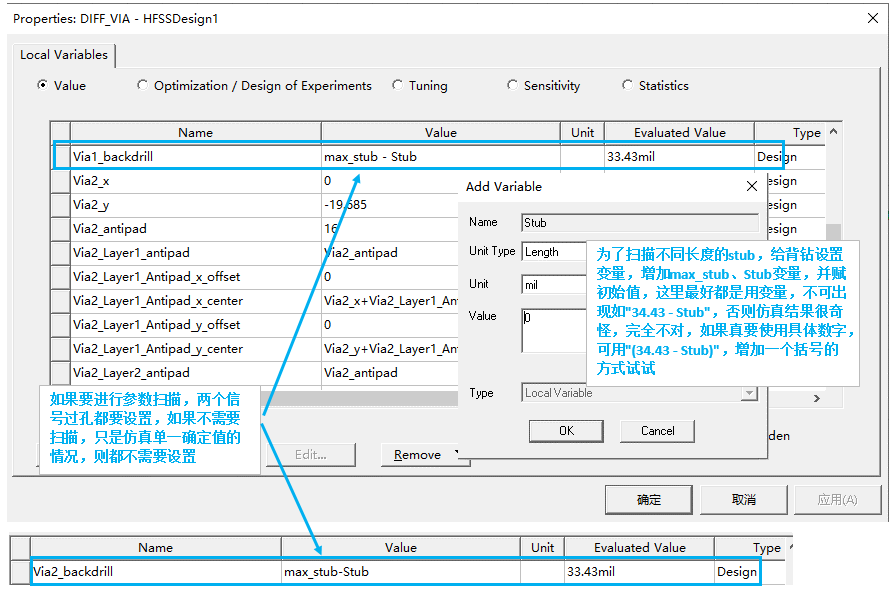

以仿真Stub的影响为例，设置差分信号过孔背钻变量。可以根据需要仿真反焊盘、回流地孔位置、差分过孔间距的影响，设置参考如下

HFSS过孔建模的图8

0 7

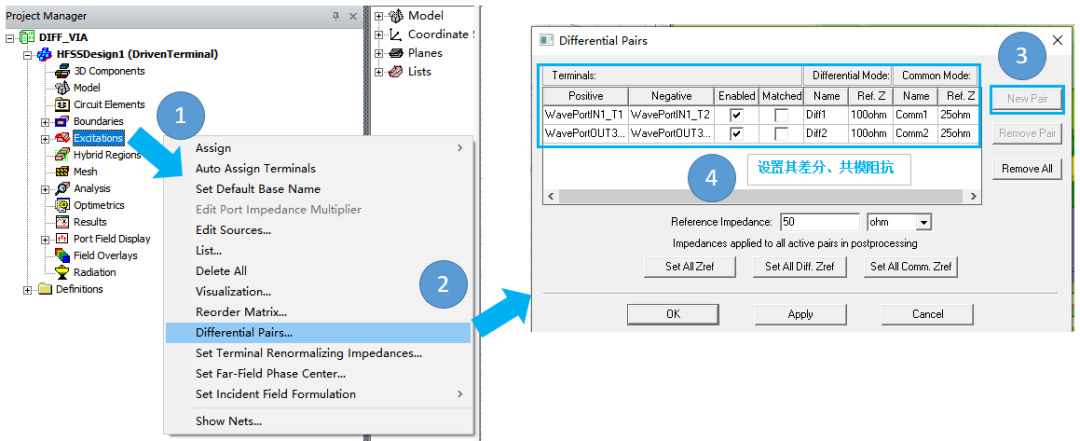

建立差分对

HFSS过孔建模的图9

0 8

设置扫描参数

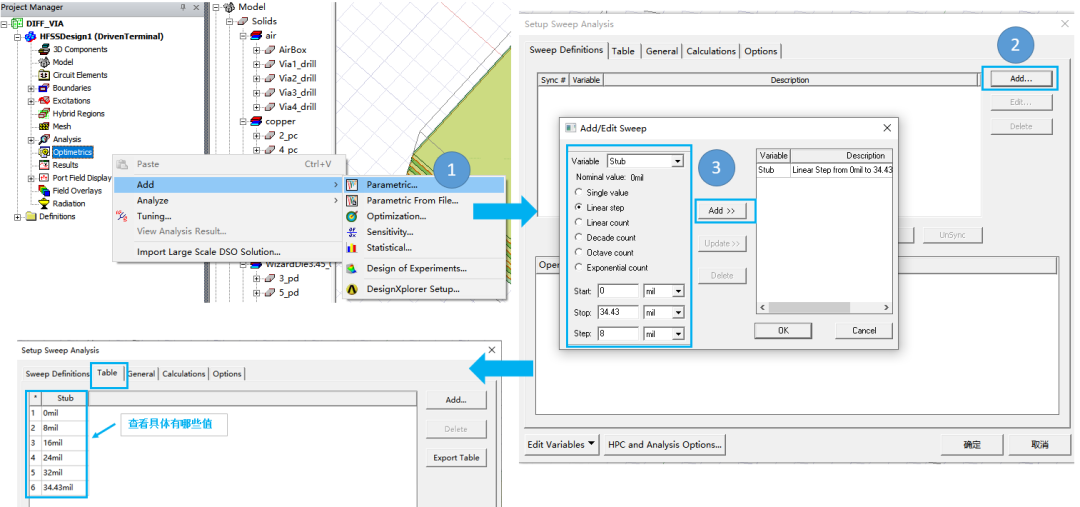

HFSS过孔建模的图10

0 9

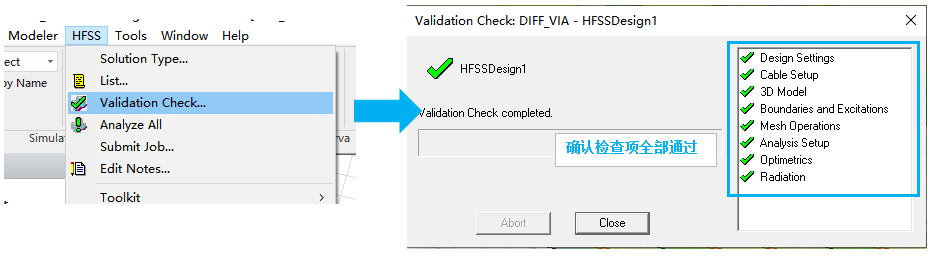

验证检查是否通过

HFSS过孔建模的图11

0 10

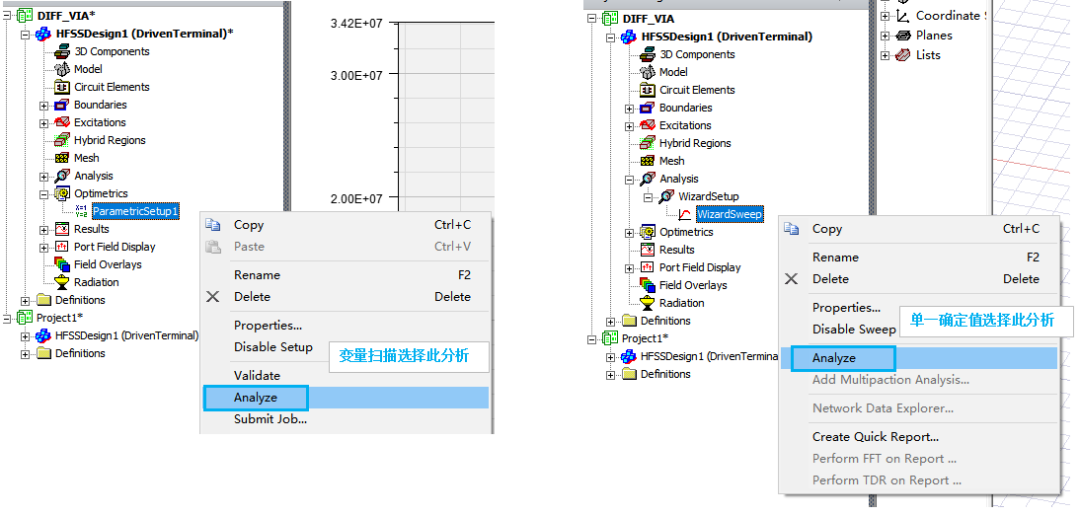

点击开始仿真

HFSS过孔建模的图12

0 11

参看仿真结果，参数根据需要填入

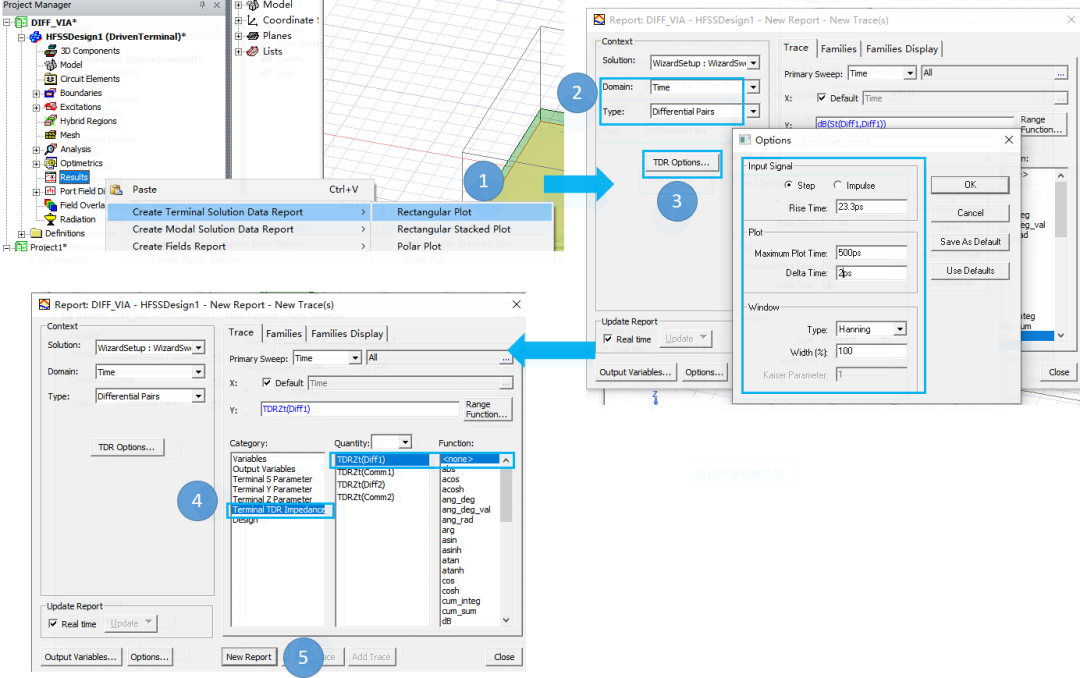

HFSS过孔建模的图13

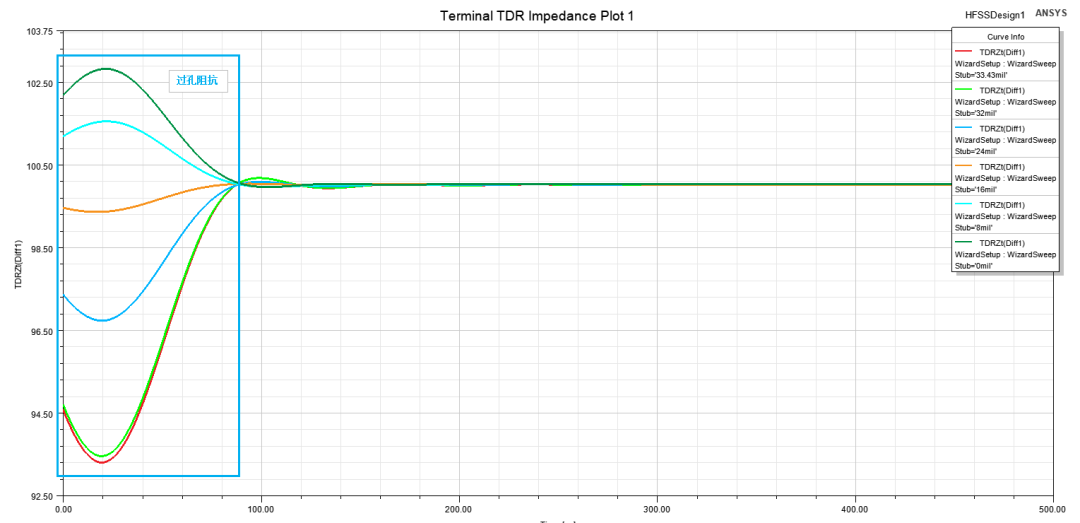

HFSS过孔建模的图14

0 12

增加Mark点，以便更好的观察

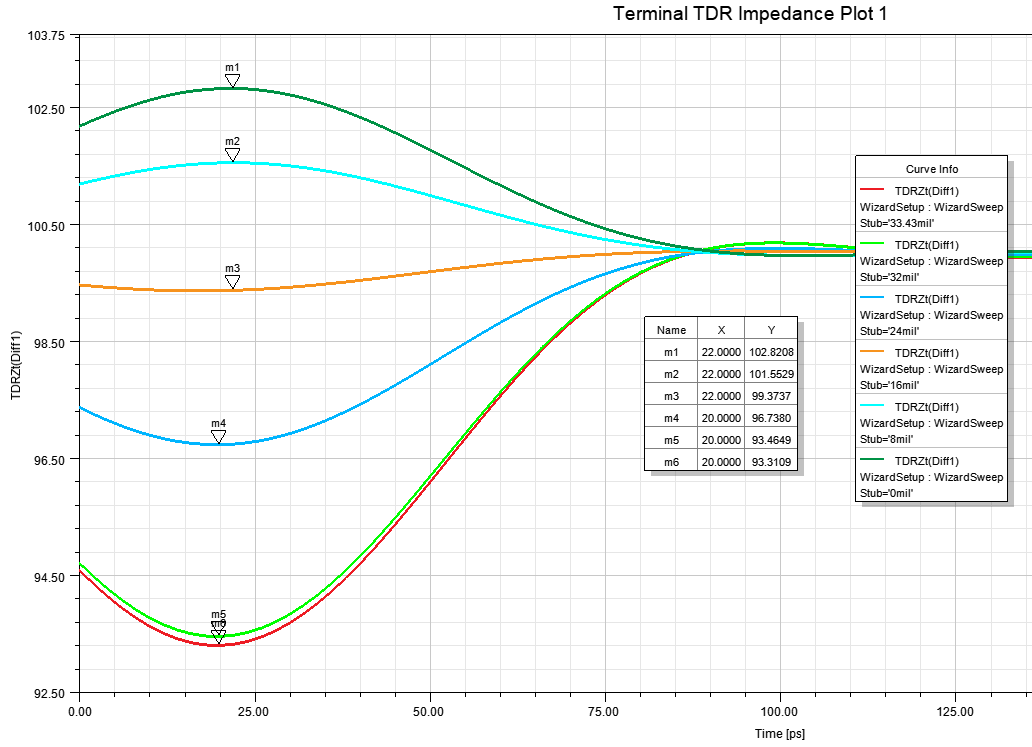

HFSS过孔建模的图15

总结

1. 过孔向导工具中的参数一定要正确，其直接影响后面的仿真结果

2. 进入HFSS后，一定要修改差分线对内的空隙间距

3. 如果要进行变量参数扫描，在其值一栏最好都用变量，否则结果中多条曲线，完全重叠在一起，这是不对的

4. 如果出现仿真结果不对，参数又设置都是正常时，可尝试将软件重新打开试试

5. 为了更为准确，可根据实际情况对过孔的介质填充进行选择

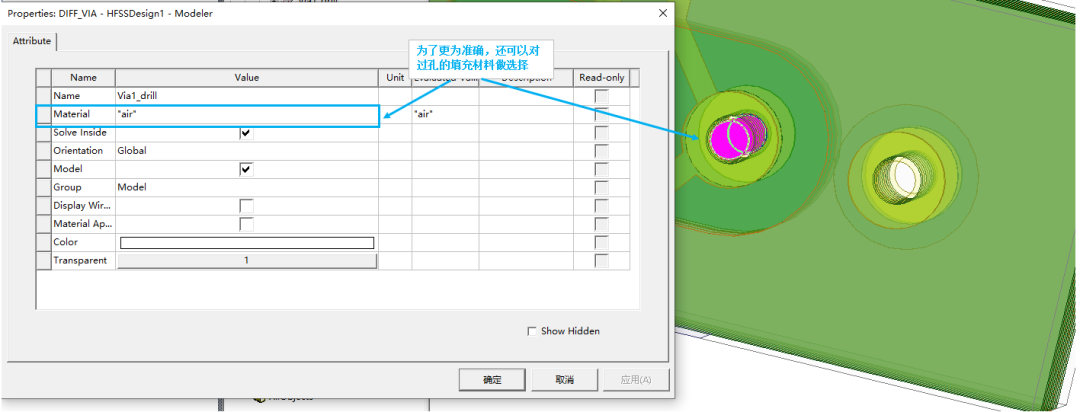

HFSS过孔建模的图16

文章来源：CAE爱联盟

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
