裂纹建模方法全解析：从理论到实践的全方位指导

1、常见的裂纹模型

目前工程中，常见的裂纹类型包括平面裂纹，三维贯穿裂纹，三维表面裂纹和三维埋藏裂纹等形式，其中ANSYS除了三维埋藏裂纹外，其他裂纹模型都可以在软件中直接建立，三维埋藏裂纹模型，需要借助APDL语言编程，才可以建立。

2、平面裂纹的建模方法

对于断裂力学建模，ANSYS是基于实体模型建模，即裂纹面必须共面，否则无法进行后期的断裂力学求解。

对于平面裂纹，目前最有效的方法就是共关键点法

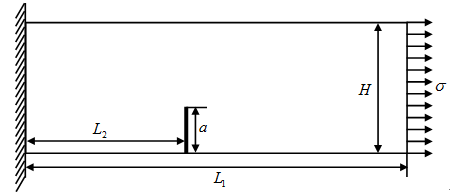

（1）边裂纹模型

K,1,0,0,0

K,2 ,L2,0.0

K,3,L1,0,0

K,4,L1,H,,

K,5,L2,H,,

K,6,L2,A,,

K,7,0,H,,

K,8,L2,0,0,

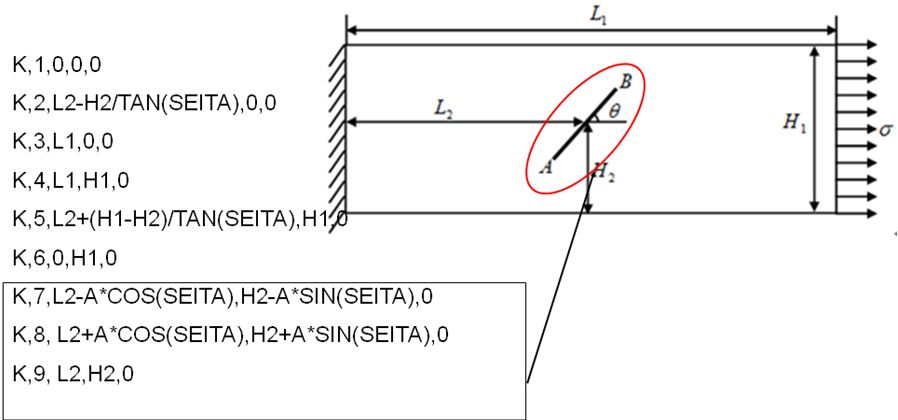

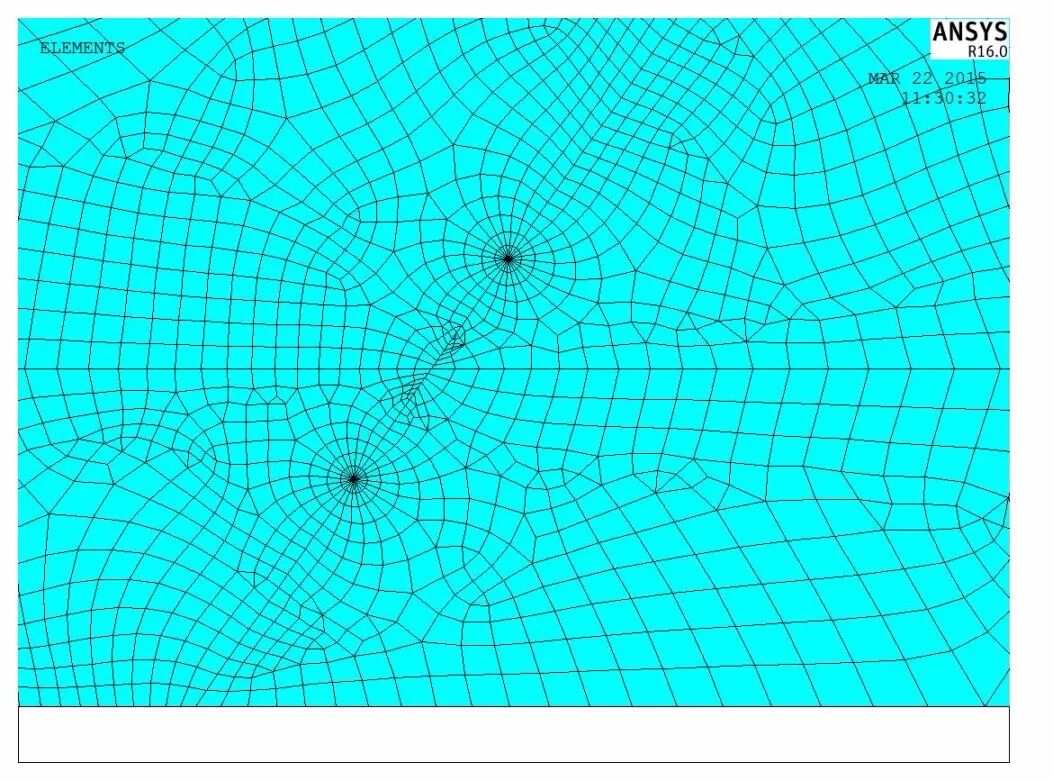

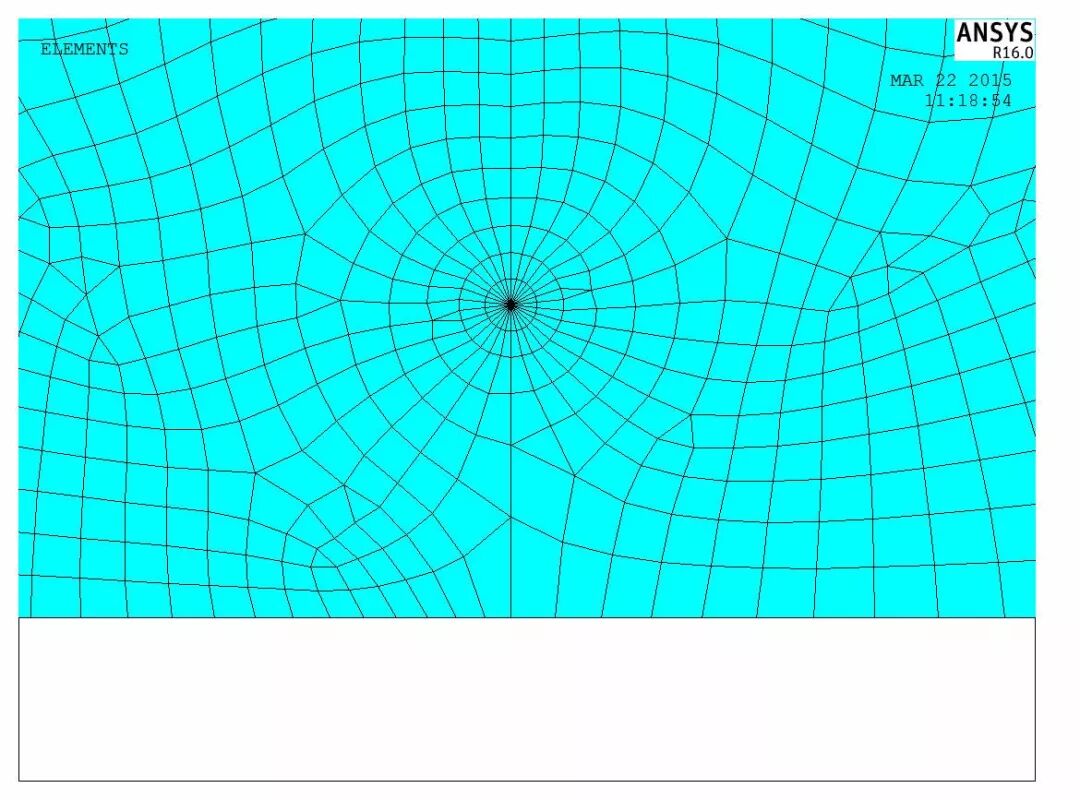

2）平面内裂纹

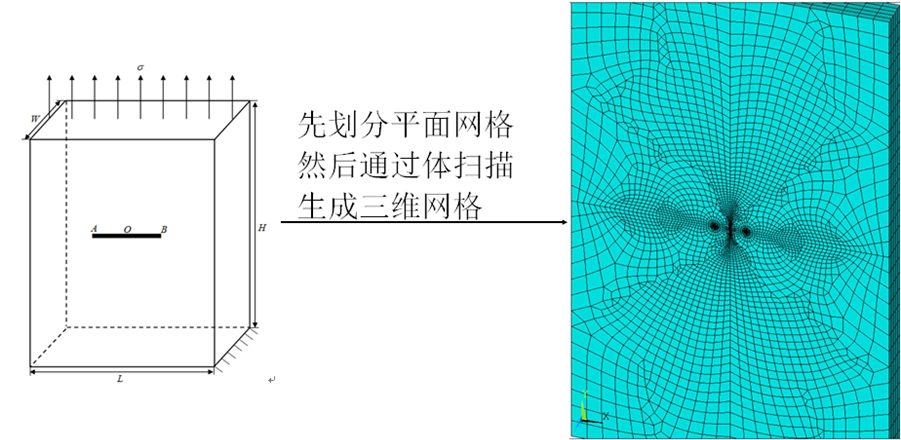

3、三维贯穿裂纹的建模方法

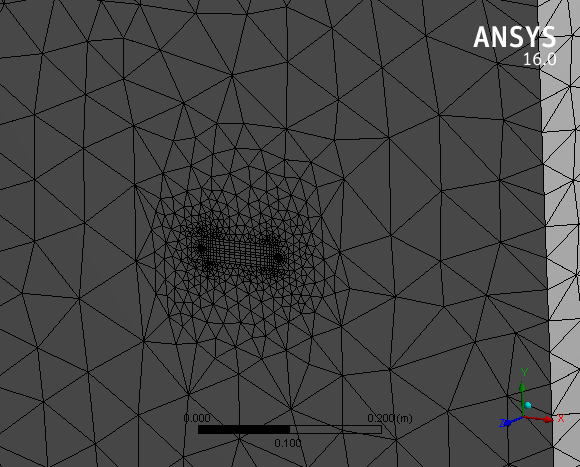

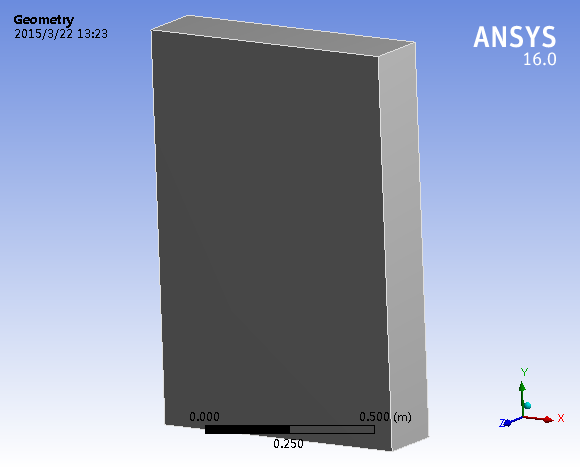

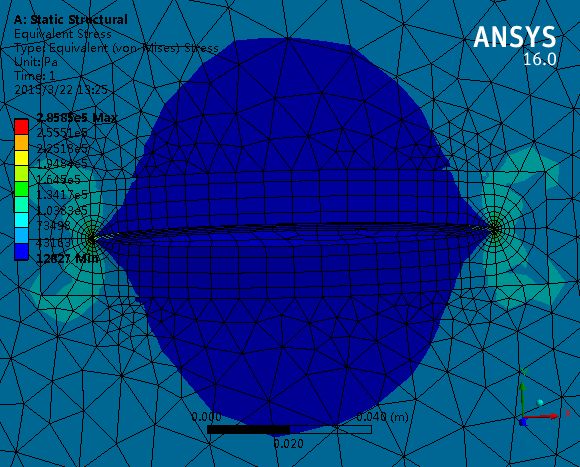

对于表面椭圆裂纹，可以在ANSYS Workbench平台中完成建模

条件：

需要一个辅助面；

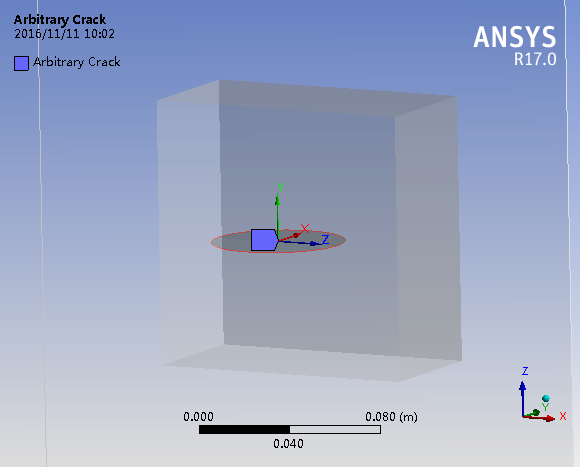

建立一个局部坐标系，其中：x指向为裂纹扩展方向，Y为裂纹的法向。
