使用体积块剪裁

开发模型时，可使用 Clip with Volume（使用体积块剪裁）工具围绕对象创建一个球形剪裁体积块，以便选择性地隔开一个特定区域、元素或设计剖面。

需要在复杂模型中近距离查看感兴趣的特定特征并对其进行操作时，Clip with Volume（使用体积块剪裁）会非常有帮助。 例如，隔开一个设计区域后，可使用修复 > 缺失面工具帮助检测并修复主体中的缺失面。

使用体积块剪裁

1.旋转并放大模型，查找要查看的模型元素或区域。

2.不选择任何对象，右键单击并选择 Clip with Volume（使用体积块剪裁） > Set（设置）。

此操作通过一个虚拟球体的半径，对可视或可选几何体进行剪裁。

3.将鼠标悬停于要查看的元素中心上方，单击并拖动，创建球形剪裁体积块。

4.放开鼠标。

选择预览的区域会放大，并在球体中显示剪裁或旋转后的模型其余部分。

5.右键单击鼠标，选择 Clip with Volume（使用体积块剪裁） > Select（选择）。

将选中此区域虚拟球体的曲面。

在 Properties（属性）面板中，可做以下更改：

Center（中心）：输入球体中心的新坐标（基于世界原点）。

Clip selection（剪裁选定区域）：选择 Yes（是），由球体剪裁当前选定区域。 默认为 No（否）。

Radius（半径）：输入新的球体半径。

6.右键单击鼠标，选择 Clip with Volume（使用体积块剪裁） > Set Using Selection（通过选定区域设置）。

将根据当前选定区域设置虚拟球体的范围。

7.将鼠标悬停于该区域的上方，以识别所有不同的设计元素。

8.要重新显示未剪裁的设计，请右键单击鼠标，选择 Clip with Volume（使用体积块剪裁） > Clear（清除）。

移动

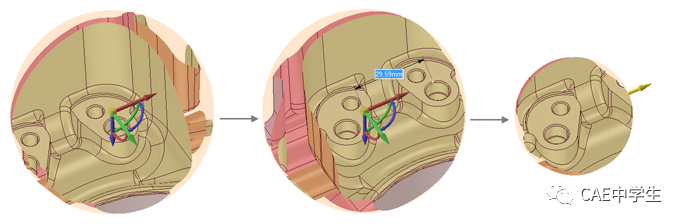

使用 Clipped Volume（剪裁体积块）菜单下的 Move（移动）选项， 将剪裁体积块框架移动到模型中另一个区域，或使用 Resize（调整大小）选项以调整剪裁体积块框架的大小。 见下图。

抽取几何

使用 Extract Geometry（抽取几何）选项可根据 Clip Type（剪裁类型）（球形体积块或平面）封闭剪裁的边界。 结果会作为一个 Geometry Snapshot（几何快照）显示在结构树中。

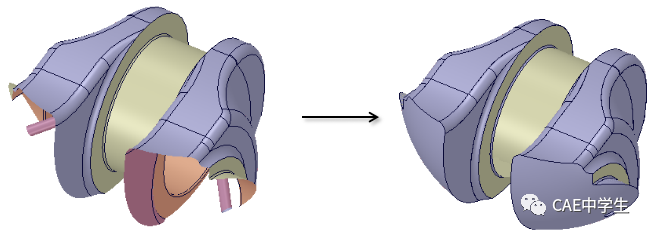

对于同实体的相交，Extract Geometry（抽取几何）会创建一个几何快照（它是一个实体）。

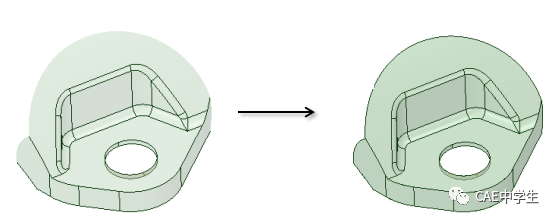

对于同曲面模型的相交，Extract Geometry（抽取几何）也会创建一个几何快照，但显示的曲面将有一个不透明度更高的实体外观。

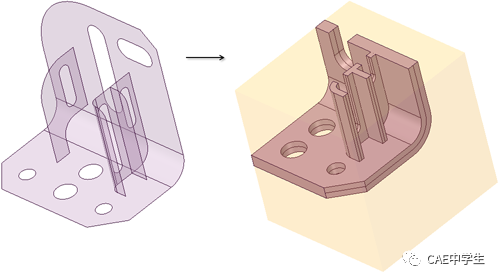

对于同中间面模型或任何具有指定厚度的曲面的相交，Extract Geometry（抽取几何）会创建一个具有指定厚度的几何快照。

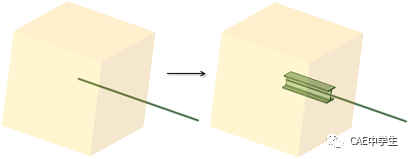

对于横梁，Extract Geometry（抽取几何）会创建一个能显示其实际几何的几何快照。

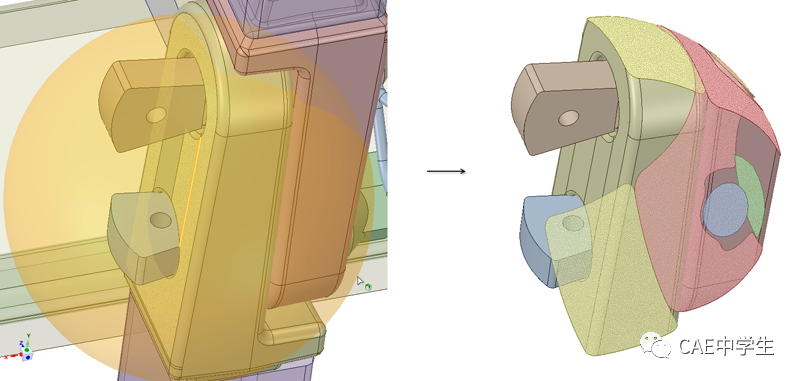

Extract Geometry（抽取几何）还会创建一个指定选择群组，以显示在边界处创建的面。
