基于ANSYS workbench-Explicit Dynamics模块电路板跌落显示动力学分析简例
本实例为显示动力学分析简化实例，与实际工程项目相差甚远，请不要直接用于工程应用以及论文撰写，仅仅以此方法介绍ANSYS workbench-Explicit Dynamics的一个跌落分析的应用。
转载请注明出处以及作者：CAE梦想很伟大
本实例为某简易电路板结构，现在对其进行跌落分析。对焊点和接触建立失效准则，模拟跌落过程中焊点和接触失效。
1.分析模块定义：
![C}~}SNC]`X@T5@0$43WRR87.png](https://www.gofarlic.com\upload\jishulink\503\1479743097122_C}~}SNC]`X@T5@0$43WRR87.png "C}~}SNC]`X@T5@0$43WRR87.png")
2.材料属性定义：
选择【Explicit Materials】材料库中的CONC-35MPA；选择【General Non-linear Materials】材料库中的Aluminum Alloy NL；创建自定义材料PCB，材料属性设置项如图所示。

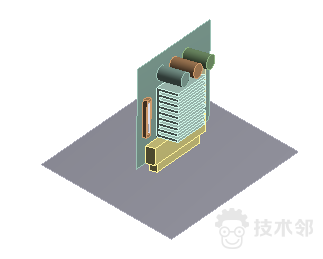

3.创建几何：
7R92)DDL846QLW1`W.png "U(WFW)7R92)DDL846QLW1`W.png")

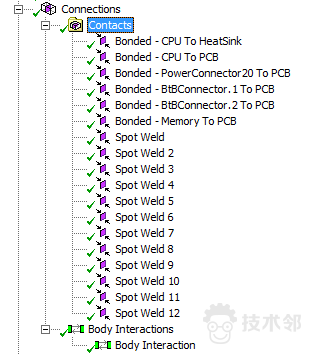

4.建立绑定接触对、焊点以及Body Interactions：
其中绑定接触和焊点需要建立正应力和剪切应力极限用于失效分析。
5.求解设置：
分析时间0.005s
设置初始速度-5m/s
地面刚性全约束

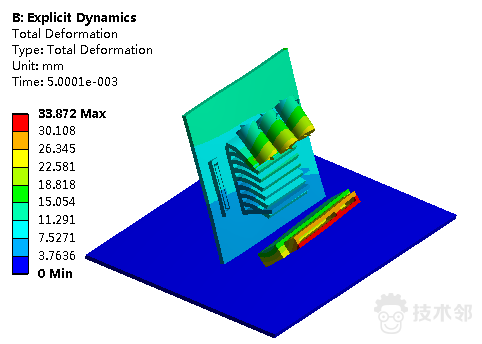

6.结果后处理

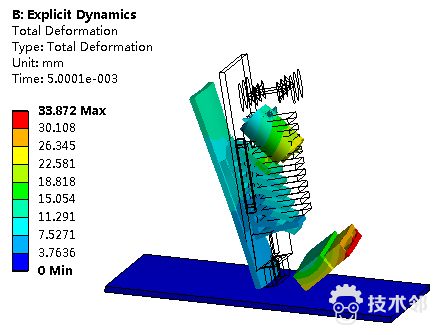

可以看出PowerConnector20以及powerdiss.123都已经脱离PCB，焊点以及接触均已失效，本例结束。
