ANSYS知识普及第1期：模态质量提取方法与步骤

本人准备出一个ANSYS知识普及系列，将有用的网上资料归拢，由于知识水平有限，不对之处请谅解。也欢迎各位网友提供好的资料分享，让我们共同完成这个ANSYS知识普及系列。

编辑人：技术邻ANSYS专家

业务咨询网址：http://www.jishulink.com/content/other/402981

（打个小广告）

声 明:1、ANSYS知识普及系列中所有资料均来自网上；

     2、如侵犯知识产权，请联系ANSYS专家本人或者技术邻，我将第一时间删除。

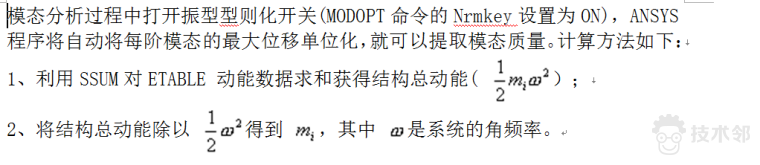

下面是《ANSYS Verification Manual》中VM89.DAT稍加修改后提取模态质量的例子：

/PREP7
/TITLE, VM89, NATURAL FREQUENCIES OF A TWO-MASS-SPRING SYSTEM
C*** VIBRATION THEORY AND APPLICATIONS, THOMSON, 2ND PRINTING, PAGE 163,EX 6.2-2
ET,1,COMBIN14,,,2
ET,2,MASS21,,,4
R,1,200 ! SPRING CONSTANT = 200
R,2,800 ! SPRING CONSTANT = 800
R,3,.5 ! MASS = .5
R,4,1 ! MASS = 1
N,1
N,4,1
FILL
E,1,2 ! SPRING ELEMENT (TYPE,1) AND K = 200 (REAL,1)
TYPE,2
REAL,3
E,2 ! MASS ELEMENT (TYPE,2) AND MASS = .5 (REAL,3)
TYPE,1
REAL,2
E,2,3 ! SPRING ELEMENT (TYPE,1) AND K = 800 (REAL,2)
TYPE,2
REAL,4
E,3 ! MASS ELEMENT (TYPE,2) AND MASS = 1 (REAL,4)
TYPE,1
REAL,1
E,3,4 ! SPRING ELEMENT (TYPE,1) AND K = 200 (REAL,1)
M,2,UX,3
OUTPR,BASIC,1
D,1,UY,,,4
D,1,UX,,,4,3
FINISH

/SOLU
ANTYPE,MODAL
MODOPT,subspa,2,,,2,ON
MXPAND,2,,,YES
SOLVE
FINISH

/post1

set,1,1
etabl,kene,kene
ssum
*get,keneval1,ssum,,item,kene
*get,freqval1,mode,1,freq
eigen1=(2*3.14159*freqval1)**2
pmass1=2*keneval1/eigen1

set,1,2
etabl,kene,kene
ssum
*get,keneval2,ssum,,item,kene
*get,freqval2,mode,2,freq
eigen2=(2*3.14159*freqval2)**2
pmass2=2*keneval2/eigen2

finish
