Sap2000模型转Ansys模型软件工具免费使用教程

        Sap2000转Ansys的apdl命令流免费插件，下载方法：关注公众号 有限元术，回复STA即可获得下载链接。

   Sap2000和Ansys作为土木工程常用的两大有限元软件在该领域有着广泛的应用。通常情况下，Sap2000在建模便捷性上相对于Ansys/APDL来说更为便捷，笔者开发了将Sap2000模型转化为Ansys/apdl的小型软件接口，以便捷地实现从sap2000向ansys模型的导入。

   （1）目前版本功能：

   支持梁单元（I型截面，矩形截面，圆形截面，箱型BOX截面，C型截面，L型截面，圆管截面，T型截面），壳单元（三角形和四边形）和实体单元（仅支持六面体单元）；

    荷载种类：节点力荷载，节点位移荷载，线均布荷载，面压力荷载，实体表面均布荷载。

  （2）使用方法：

   （2.1）在sap2000中选择 文件-导出-sap2000文本文件(*.s2k)；

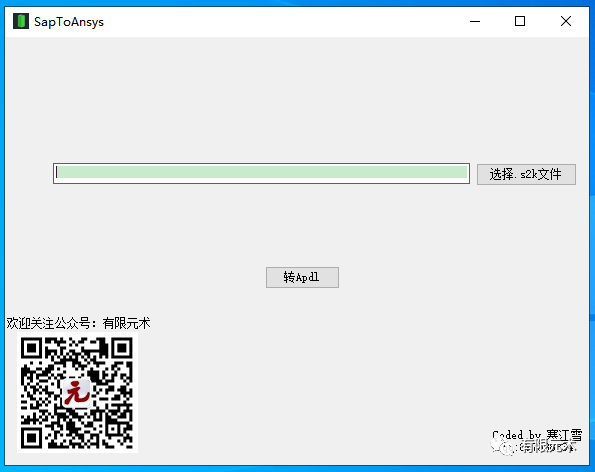

   （2.2）解压缩后双击：SapToAnsys.exe运行，即可弹出软件界面；

   （2.3）点击 选择.s2k文件，选择之前导出的s2k文件；

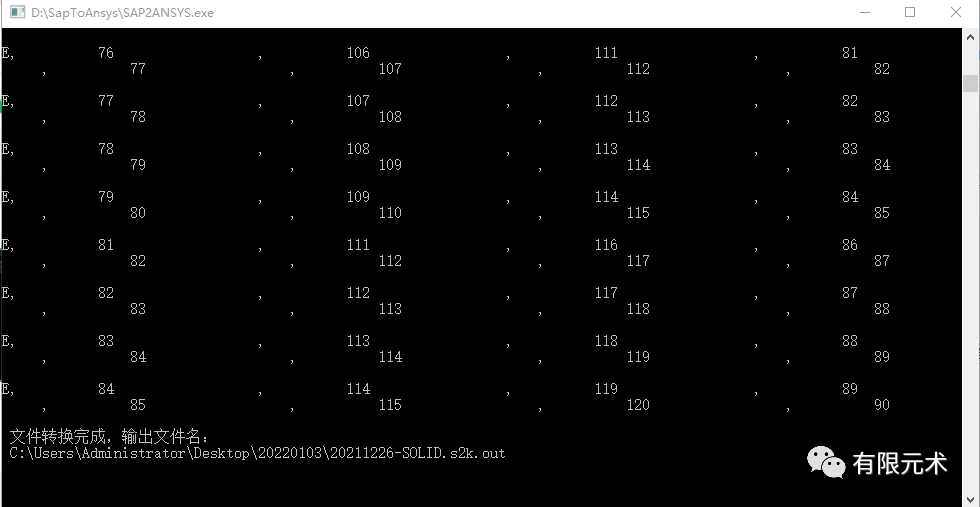

   （2.4）点击 转apdl，即可生成对应的apdl命令流；

   （2.5）在Ansys/apdl窗口中采用file-Read Input from 读入生成的命令流。

   重点：本软件免费使用，无需付费，如有使用问题欢迎联系qq:897938834或在公众号 有限元术 后台留言。
