UMESHMOTION子程序：磨损分析实战

阅读数 13

UMESHMOTION子程序可用于磨损和烧蚀，网上关于UMESHMOTION子程序的资料较少，笔者找了一些资料整理如下。由于本人并非专业人士，无法对质量进行过多评价，希望能对需要的人员有所帮助：

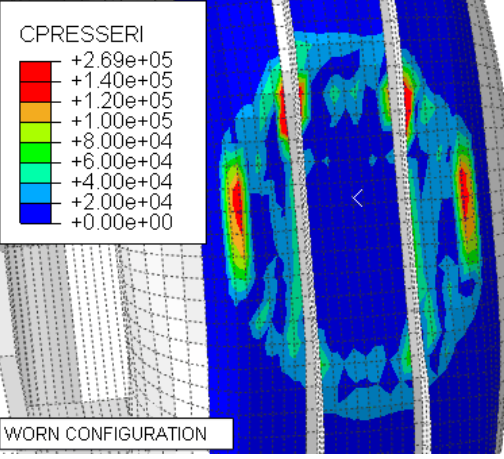

1. ABAQUS用户手册——轮胎磨损经典例子，考虑轮胎纹理边角的磨损，涉及到不同磨损区域的判定和局部磨损方向的定义。（本人对其进行了逐行的详细解释）

http://wufengyun.com:888/books/e ABAQUS子程序t.htm

2. ABAQUS子程序讲义，内含该程序的基本概念解释。

https://fdocuments.in/document/user-sub.html

3. 一本介绍磨损的书籍，内含一些ABAQUS磨损案例，可通过这些经典案例的曲线形状判断子程序结果准确与否。

书名：Numerical Modeling of the Effect of Fretting Wear on Fretting Fatigue

http://eprints.nottingham.ac.uk/10681/1/ThesisFinal.pdf

4. 一个外文资料，基于Archard理论和实验进行对比，并对相关理论公式进行说明。

https://www.scirp.org/html/1-2190164_96936.htm#f3

5. 百度文库中的一个例子，简单二维磨损案例有配图，没有基于磨损理论进行子程序编写，也没有说明磨损过程。

https://wenku.baidu.com/view/305572e86aec0975f46527d3240c844769eaa0c4.html

6. 一个简单的材料烧蚀帖子及启发（附案例）。

https://www.smart3de.com/forum.php?mod=viewthread&tid=1270&extra=page%3D2

7. 李玲等考虑到Archard模型的局限性，基于能量模型：《不同加载条件下柱面 /平面微动磨损有限元分析》,及其引用文章。（康乐学位论文：《栓接结合部的微动磨损动态仿真研究》）

文章检索号： DOI: 10．13433/ j．cnki．1003-8728．20180132

8. 实现轴孔过盈配合磨损的相关描述:《微动磨损对过盈配合结构微动参量的影响》,及其引用文章。

文章检索号： DOI: 10．16078/ j．tribology．2015．04.018

知网上还有很多UMESHMOTION子程序的文章和涉及的硕士/博士论文，这里就不一一列举了。

9.simwe论坛上一个关于轮胎的子程序的案例，该作者的自适应网格采用位移约束（帮助文档是用速率约束），特殊之处是分享的程序中并没有采用GETPARTINFO(NODE,0,PARTNAME,LOCNUM,JRCD)语句循环获取节点坐标，而是转用读入外部数组的形式，外部数组xDEPTH2(j, i)储存所有节点的深度，并会最终保存当前循环后所有节点的磨损深度。

仿真思路较有借鉴意义，网址如下。

http://forum.simwe.com/thread-1092812-1-1.html

————————————————————————————————————————————————

UMESHMOTION子程序接口的相关解释在上述资料中，该子程序的核心是定义：化学反应速率/磨损速率——通过ULOCAL进行传递，同时需要一些功能函数辅助，摘引介绍如下图：
