本文给出了使用AbaqusCAE前处理时候，常用的一些技巧。
1 如何显示梁截面（如何显示三维梁模型）
a）无论是运算还是默认显示，ABA中的梁都是一条线，很多人想看梁截面（一般一个星期有人问一次）。
显示梁截面：view->assembly display option->render beam profiles，自己调节系数
b） 后处理到底能不能显示梁截面？
在deformed shape和undeformed shape都能用上面的方法显示梁截面，在应力云图（contour）不能显示。
2 Documentaion（help文件）不能搜索
首先保证你准确的安装了Documentaion（先安装Documentaion再安装程序），其次有问题你可以重新安装
一次Documentaion。如果你和我一样比较懒不想安装，看看下面的方法是否管用吧。
1） 控制面板---服务 找到texis 双击查看是不是automatic，如果不是就设置为automatic
2） 你可以用这个：http://name:2080/v6.8/ 注：name是你的计算机名；6.8是版本号，
比如你用6.6的就改为6.6.（我的在自从不能搜索之后我就一直这么用的）
3 建立几何模型草绘sketch的时候，发现画布尺寸太小了
1）这个在create part的时候就有approximate size，你可以定义合适的（比你的定性尺寸大一倍）；
如果你已经在sketch了，可以在edit菜单－－sketch option －－grid更改
2）这里如果你选择constriant标签，还能更改尺寸精度
4 想输出几何模型
part步，file，outport－－part
想导入几何模型？
part步，file，import－－part
5 如何定义局部坐标系
Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标
6 如何在局部坐标系定义载荷
laod－－Edit load－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系
7 如何定义随变载荷

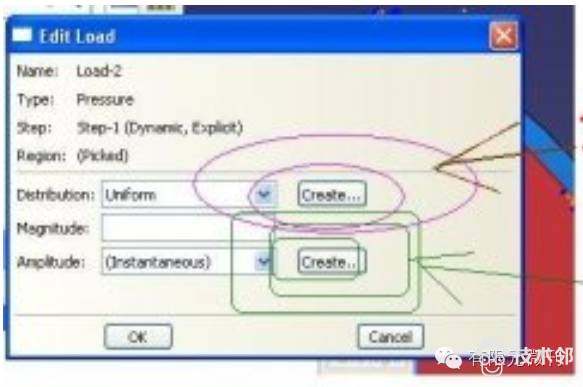

a) 在Load模块中用Analytical Field定义好表达式，默认取名为AnalyticalField-1；
b) 在【Tools->Amplitude】中创建一个随时间变化的函数曲线（详见Chapter 38 The Amplitude toolset），默认名称为Amp-1；
c) Create Load，在【Distribution】中选择AnalyticalField-1，在【Magnitude】中输入一个数，在【Amplitude】中选择Amp-1，即可完成对该压力的定义；【Distribution】中的默认选项Uniform表示均布压力，【Amplitude】中的Ramp表示按时间线性加载；
8 怎么知道模型单元数目（一共有多少个单元）
在mesh步，mesh verify 可以查到单元类型，数目以及单元质量一目了然
Query---element 也可以查询的。

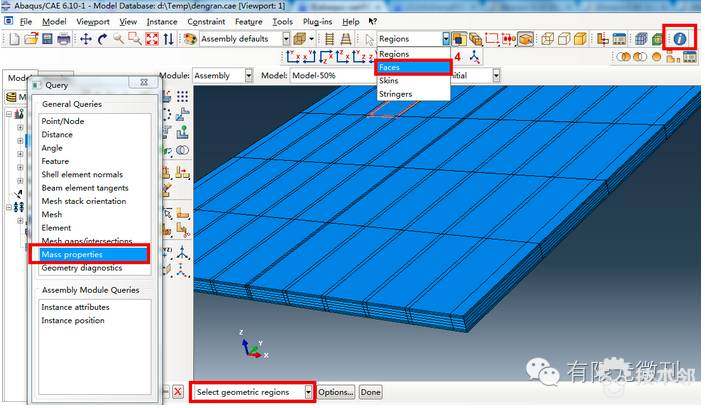

9 怎样查询某个面的面积
10 一个Documentation搜索文件小技巧：
1 在操作过程中有疑问需要搜索Documentation文件，如果你在相关CAE界面直接按F1，这样
Documentation会自动链接到相关领域，省去搜索、查找的麻烦（你搜索一个关键词，会出来
一堆相关的东西，到底哪一个是你最想要的呢？）
2 在搜索的时候，搜索一个词组（比如hard contact）就采用"hard contact", 如果你输入hard contact，
系统就默认为是你想搜索hard和contact，会出来很多你用不着的东西，反倒把你想要的给淹没了。
加不加引号就是这个区别（注意，必须是英文输入法的引号""哦 ）
11 模型显示dependent part不能mesh，怎么办？
1）你可以点模型树在part步mesh，也可以
2）在模型树assembly下点相应的part，右键，make independent
12 想隐藏一些part以便更清楚的看见其他part，edge等
view－Assembly Display Options，打勾
13 想打印或者保存图片
file－print－OK就打印
file－print－把Destination改为file并指定路径，format可选，就可以把当前模型视图保存为图形文件（我一般用png）
14 CAE文件太大，上传不便，可否缩小？
保留种子删除网格，另存为新文件并关闭之，他就变小很多了。
15 如何更改CAE界面默认颜色
view->Grahphic options->viewport Background->Solid->choose the wite colour!
然后在file->save options...
16 如何增大允许的迭代次数
这个一般情况下不需要更改，除非你有特殊需要才改的。
方法：在step模块，菜单other---Gerneral solution controls--Edit，选择第一
分析步"establish contact I"，点continue, 选择specify，点Time Incrementation
标签，点第一个more，把Is由默认的12改为30，点OK。
16 abaqus有没有镜像（mirror）功能 ，abaqus如何缩放模型大小
镜像：模型树右键点copy，改下面相应设置：
缩放：模型树copy part > scale
17 abaqus如何加载重力：
可以用CAE操作，你也可以编辑keywords实现：
加载体力（惯性力）呢？ 和加重力很类似的（重力是体力中常见的一种嘛）：load---body load
18 如何施加螺栓预紧力
load－－－bolt load。
19 如何施加静水压力hydrostatic
load --> Pressure, 把默认的uniform 改为hydrostatic 。这个仅用于standard，显式分析不支持。
20 abaqus工作路径怎么设置
鼠标右键点击你的abaqus图标（或者开始－－程序－－abaqus）点属性－》
起始位置，设置你的工作路径
21 如何检查壳单元法向
Property module/Assign/normal
22 如何输出part变形后节点坐标？
有些输出必须在前处理中做好，后处理才能输出：
把你关心的区域做成set，用0 f* Z3 ^! E* f( u
23 如何定义的刚体的质量
在special中选择inertia 。或在inp文件里输入*element, type=mass, elset=mass_element
24 如何输出单元体积
set步---whole model ----volume/Tickness/Corrdinate-----EVOL
