ABAQUS fil文件阅读方法与技巧

1. fil 文件是一条一条的，各条记录之间用 *I 隔开，到下一个 *I 是一条完整的记录

2. 每条文件内部用大写的 I 隔开，每个数据第一个数表示位数，紧跟着后面表示该数据，如211I，表示该数据有两位，是11；如41900I，表示4位数的1900

3. 每条数据第一个数据段表示该条数据的数据量，如

   *I 211I 11I 11I 11I 10I 10A        I 13I 13I 10I 10，第一个211I表示该条数据有11个数据；

   *I 18I 211D 5.143470386335691D+00D 3.097019956138536D-03D-4.272948703247792D-04D-4.131188576751562D-03D-7.064966453604931D-04D-3.626273143709050D-04，第一个数据18I表示该条数据有8个数据

4. 每条数据第二个数据段表示该条数据对应的输出量，如

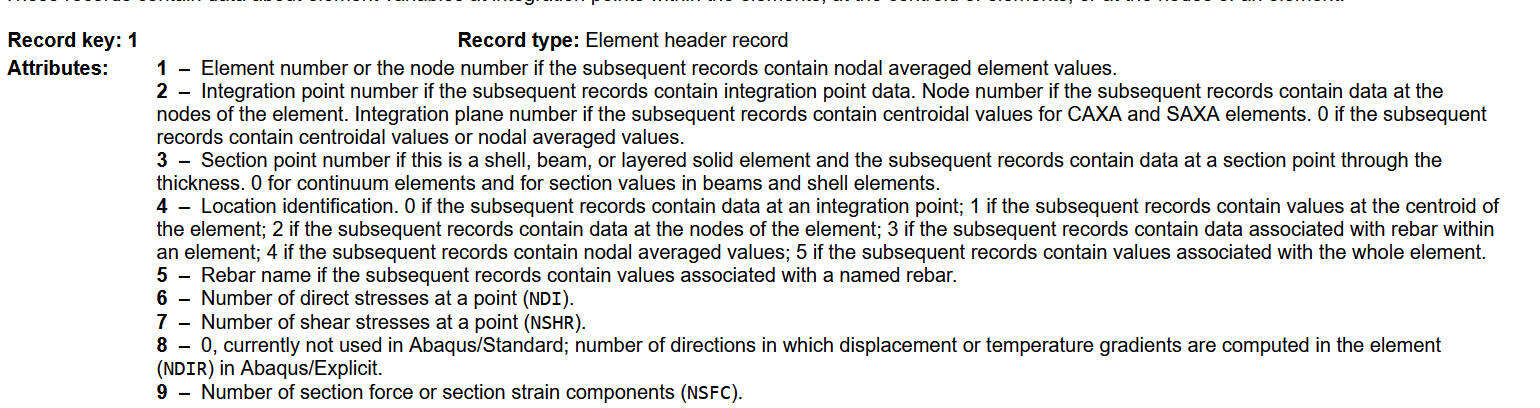

   *I 211I 11I 11I 11I 10I 10A        I 13I 13I 10I 10，第二个11I表示这条数据对应的RecordKey为1的输出，http://www.wufengyun.com:888/v6.14/books/usb/default.htm?startat=pt02ch05s01afi01.html，对应的key值可以在用户手册中查询，如recordkey为1对应单元的一些属性，这条记录共有9个值，分别有各自的意义

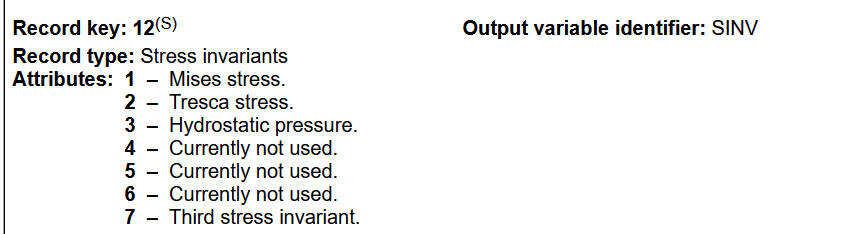

     *I 18I 211D 5.143470386335691D+00D 3.097019956138536D-03D-4.272948703247792D-04D-4.131188576751562D-03D-7.064966453604931D-04D-3.626273143709050D-04，第二个数据211I表示key为12的输出，表示的是7个应力不变量的数值

5.Abaqus2Matlab的document中有部分有详细的说明，这里择出放在了附件中

Abaqus2Matlab fil怎么阅读.pdf
