四点弯曲试验Abaqus仿真复现（附各版本安装包）

弯曲试验通常有三点弯曲和四点弯曲，一般三点弯曲为主。本文介绍四点状态下的弯曲过程仿真。弯曲试验通常针对手机、电视镜面、某些平面材料等一些结构，研究其弯曲特性，对其跌落破碎等工况的模拟有非常重要的意义。

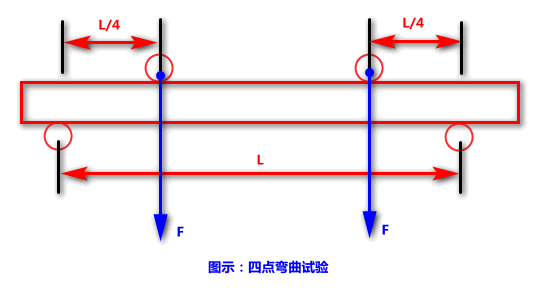

四点弯曲试验装置及过程如图1所示。由于压头位置不同，有四点1/4弯曲、四点1/3弯曲的方式，这里以四点1/4弯曲为例，如图2所示。

图1 弯曲实验室示意图

图2 四点1/4弯曲示意图

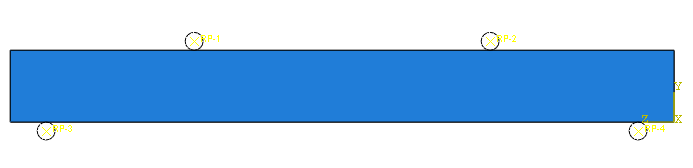

基于上述背景，我们在Abaqus中进行建模，模型如图3所示，其中压头及支撑作为刚体。

图3 Abaqus仿真模型

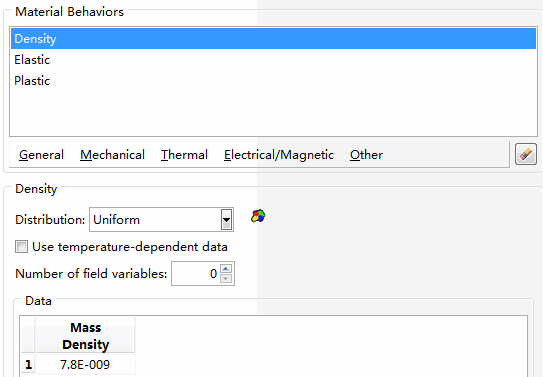

这里我们建立一个显式动力学分析过程，输入材料的弹性参数和应力—应变数据（如图4所示），压头位置我们施加位移载荷，仿真时间0.2s，提交计算。

图4 材料设置

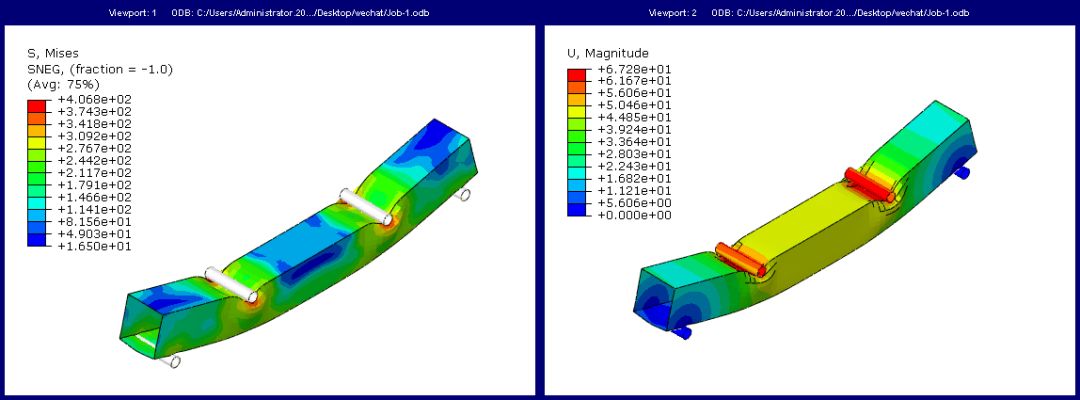

最后仿真结果如图5图6所示。由于作者并未进行所谓试验，所以严格来讲题目不能叫复现，不过单纯作为一个学习的案例还是可行的，供大家参考。

图5 仿真结果

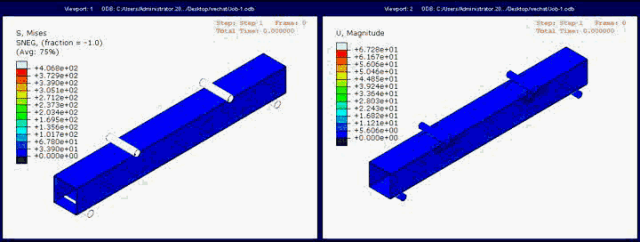

图6 动图结果
