CAD十大实用技巧精选

1，CAD拉出来的工具条不能移动?

在原位的工具条可以拉出来。 工具条拉出来以后，不能移动。

解决方法：在命令行输入lockui，回车，再输入0，回车。

其中，

0，表示不锁定工具栏和窗口；

1，表示锁定固定工具栏；

2，表示锁定固定或锚定窗口；

4，表示锁定浮动动工具栏；

8， 表示锁定浮动窗口。

2，CAD尺寸标注出现黄色感叹号怎么办?

解决方法：输入ANNOMONITOR ，回车，输入0，回车即可。

3，鼠标中键不好用?

正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出一个菜单。

解决方法：

在命令行输入mbuttonpan，回车，再输入1，回车，即可。

系统变量mbuttonpan

初始值： 1

0 支持菜单 (.mnu) 文件定义的动作

1 当按住并拖动按钮或滑轮时，支持平移操

4，图形窗口中显示滚动条

也许有人还用无滚轮的鼠标，那么这时滚动条还是有必要的。（如果平移不太会用）
具体操作：

在命令行右键，选项，显示，，勾上图形窗口中显示滚动条即可 。

5，对象捕捉的用处。

对象捕捉的用处很大。尤其绘制精度要求较高的机械图样时，用捕捉是精确定点的最佳工具。切忌用光标线直接定点，这样的点不可能很准确。

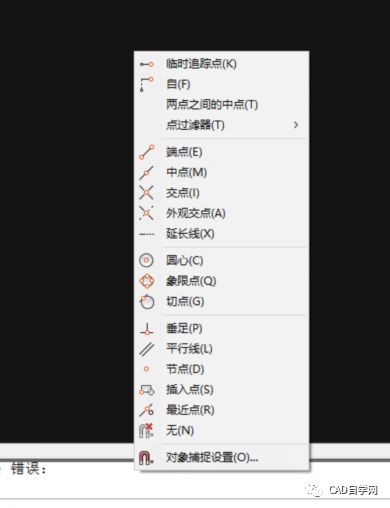

ctrl+鼠标右键

6，如何减少文件大小？

具体操作：图形完稿后,在命令行输入PU，回车，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。

7，图纸变成BAK，图纸图标也变了，图也打不开了。

解决方法：在图纸图标上右键，重命名，把扩展名BAK改为DWG。如果当前不显示扩展名，要设下让它先显示，再修改。改好后就能打开了。

8，修改块

块的修改，可以在命令行输入REFEDIT，回车，选择要编辑的块，确定后，就可以任意编辑了。当修改完成以后，在命令行输入REFCLOSE，回车，确认修改。就OK了，完成了块的编辑。不用炸开来编辑了。

9，在打印CAD图纸时图纸留有教育版的标记，怎么去掉？

解决方法有如下几种：

（1）先将文件存储为dxf格式，再重新打开CAD，打开刚保存的dxf格式文件，另存为dwg格式，即可去除打印时的Autodesk教育版制作标记。

（2）用其他的dwg版本转换工具（如AcmeCADConverter）转换成R14。

（3）存为DWT模板文件，打开后再存回DWG也可解决

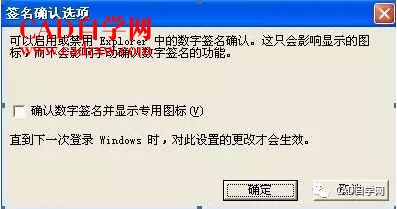

10，双击图纸文件弹出“签名确认选项”对话框

解决方法：点击要打图的图纸图标右键，点打开方式，再点选择程序，然后选择AUTOCAD DWG LAUNCHER，在把下面的始终使用选择的程序打开这种文件打上勾，点确认即可。

END
