混凝土模型
三维混凝土细观模型的建立是进行混凝土性能模拟的有效方法，而在comsol建模过程中随机凸多面体骨料的生成是几何模型的难点。这里提供一种快速高效的三维凸多面体骨料建模的方案，以实现不同集配的混凝土模型。
建模教程
首先采用CAD随机多面体3D插件在AutoCAD内生成所需要的三维混凝土细观模型。
将该模型分图层导出为.iges格式文件，这里分图层导出是为了可以分部件导入到comsol软件内，更方便材料赋值等操作。

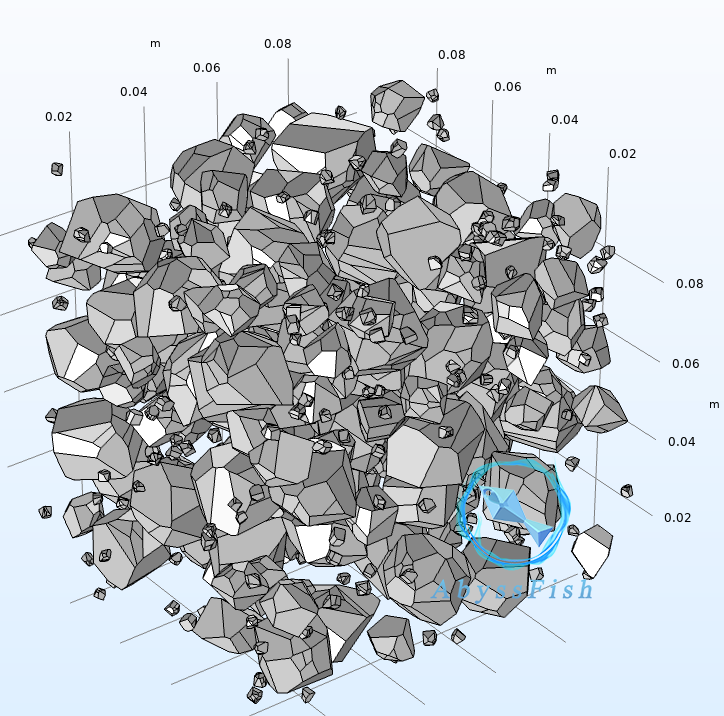

本模型共导出四个iges文件，分别是带有多面体孔洞的基体材料以及三种不同粒径的多面体。
然后将iges文件分别导入到comsol内，这里建议每导入一部分后紧接着进行材料赋值操作，材料赋值完成并将该部分隐藏，然后再导入另一部分，否则可能会出现材料赋值难以选取的问题。
最后进行网格划分、边界条件、模拟计算等操作即可。

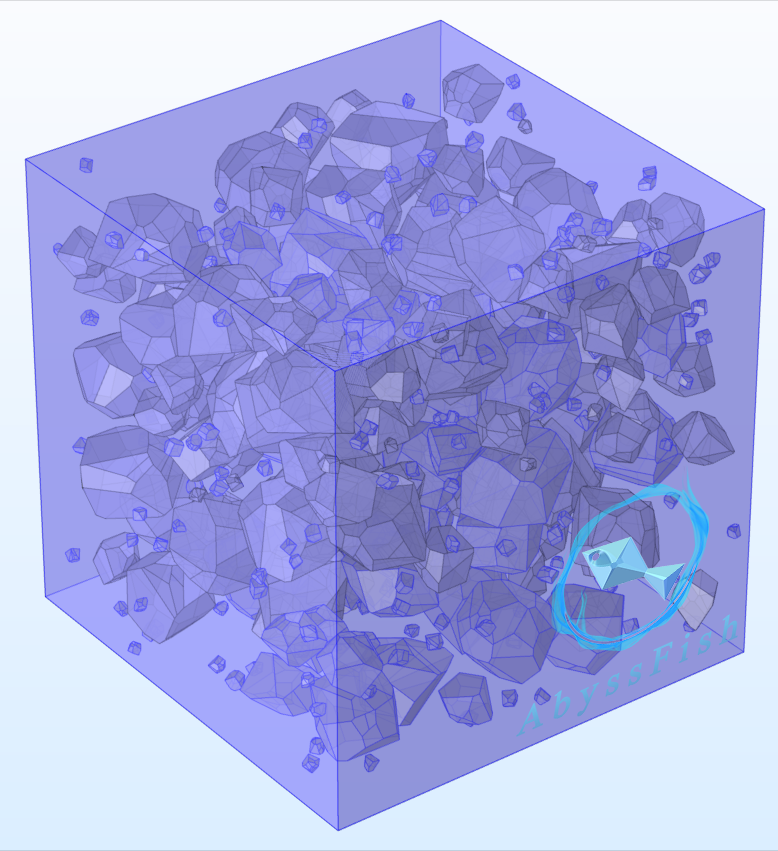

这里再放一张赋值不同材料后的模型：
