关于门刚设计槽点——支撑类型

      门刚体系中布置的支撑包含：柱间支撑（ZC）、屋面水平支撑（SC）、隅撑（YC）、撑杆（CG），其中YC在前面文章已经分享过《关于门刚设计槽点---隅撑YC》，本文着重聊ZC和SC的一些构造措施和设计现状。

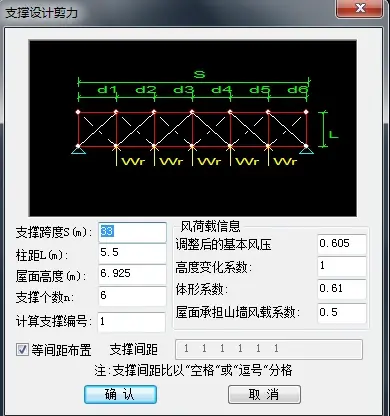

      首先是最熟悉的圆钢支撑，普遍用于屋面水平支撑和屋面撑杆（CG，是有圆钢+套管组合而成），传递屋盖的水平力，主要为风荷载。交叉布置的SC是按照拉拉杆设计的，受压工况则自动退出工作。软件工具箱提供了自动导算的功能，等间距、非等间距的都能实现，在输入风荷载的Wo时候注意是修正后的风压，也就是之前提及到的β的取值问题《关于门刚设计槽点---系数β》 https://www.bilibili.com/read/cv25003902?spm_id_from=333.999.0.0​，输入参数时注意柱距L、跨度S的对应位置。

      因为1区和1E区范围的山墙纵向风荷载系数不同，很多设计师忽略了这一点，同时1区和1E区分布长度也不同，对于SC计算时候的体型系数μs取值建议根据门规4.2.2-2取系数，然后根据1区和1E区分布长度加权平均计算。而屋面承担山墙风荷载系数通常取0.5，即认为承担一半的山墙荷载；但是对于敞开式的房屋0.5便不再合适，例如四面无围护墙的房屋理论上应该取1.0。如果采用圆钢支撑超过Φ28，建议用角钢代替，后者更加经济，且刚度更大，整体性也更好。

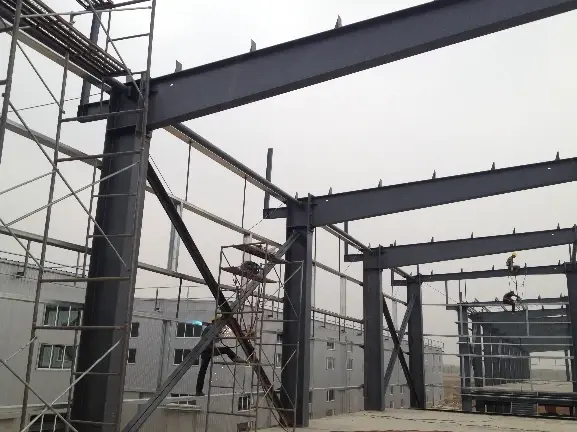

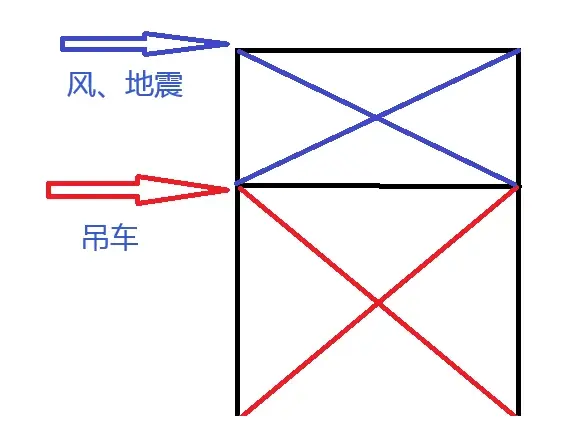

      对于柱间支撑ZC一般承受地震力，有吊车时还承受纵向刹车力，而此时的ZC计算简图则简化为下图所示。对于低烈度区无吊厂房圆钢支撑能满足侧向刚度的要求。如果是地震作为主控作用，还是建议采用型钢支撑，例如：角钢、圆管、组合角钢，地震往复作用下，拉压杆会相互变换，常规的圆钢柔性支撑满足不了要求。

      双层ZC的荷载输入要注意荷载作用位置，其次是是否执行抗震通规的要求，一般的门刚勾选对结果影响不大，要是“底框顶门”结构形式中底部框架的支撑则需要注意！

      后面还会写一篇关于支撑的设置位置的文章，也是本篇的续集，还请大家斧正！
