第三期结构设计2D图纸绘制：Creo工程图模板创建

第三期 面向结构设计的2D图纸绘制 第一节creo工程图模板文件的创建教程链接

BV1JL411P7kg

很多人打开creo软件的2d绘图模块就懵逼了，里面标注的尺寸、字体大小、格式等等都乱七八糟的。而且改也不好改。更不如aotuCAD绘制来得痛快。于是creo软件的2d绘图模块就成一个只导出线稿的工具。我相信有很多人都是被拦在这个槛上。要迈过这个槛其实并不难，只需要对模板文件进行修改就可以。

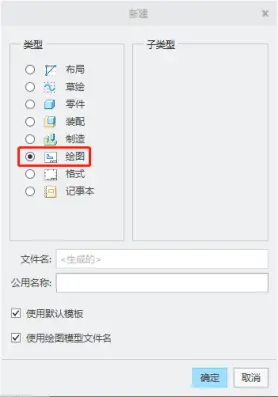

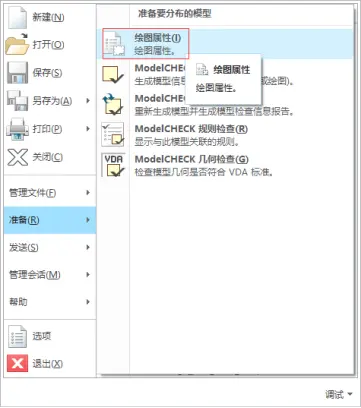

步骤1 进入绘图环境——点击文件——准备——绘图属性

2 点击更改

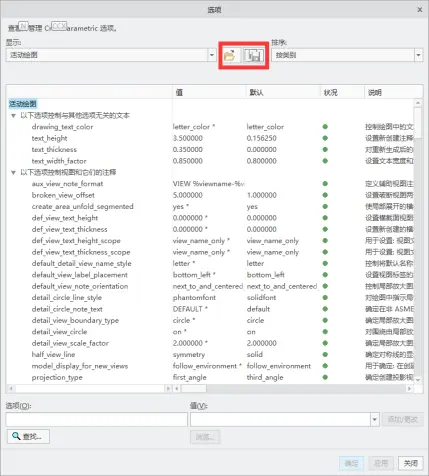

3 设置工程图环境的相应参数选项。可以点击查找搜索选项名。主要参数选项如下表所示。

4、设置好后单击“保存”，另存为路径选择定义的工作目录如C:\creo7.0\mobanwenjian，将文件名修改为Metric_GB。也可以复制已经配置好的配置文件。单击“打开”可以调用。

5、配置工程图相关的config选项

设置工程图配置文件

drawing_setup_file ——C:\creo7.0\mobanwenjian\Metric_GB

设置长度缺省单位为mm

pro_unit_length——unit_mm

设置角度尺寸小数位数

default_ang_dec_places 2

设置工程图中缺省的绘图比例，即插入一般视图时默认为1比1

default_draw_scale 1

设置将图片嵌入工程图中，可以实现工程图打开时预览

save_drawing_picture_file embed

设置图层方式（影响转CAD）

intf_out_layer part_layer

设置自动再生特征

allow_anatomic_features yes

设置保存副本时自动复制与零件或组件相关的工程图

rename_drawings_with_object both

设置使用8笔（影响打印）

use_8_plotter_pens yes

设置质量自动计算

mass_property_calculate automatic

设置公差标准为ISO

tolerance_standard iso

保存导出新配置文件config.pro覆盖之前的config.pro。
