Proe/Creo智能（电动）牙刷产品介绍及设计实例解析

电动牙刷基本分类

电动牙刷从使用人群上可以分为儿童牙刷和成人牙刷， 儿童牙刷又可细分出婴儿牙刷。主要区别在于刷毛和刷头震动方式， 儿童最小而且在发育中，刷毛一般比较软，刷头小。成人就没有什么特别的限制， 另一种分类方式是根据震动方式来分， 一种是偏振式， 通过偏振马达带动刷头震动，震动频率在几千次/分钟。一种是回转式， 就是通过传动机构实现刷毛的顺/逆时针旋转。这种结构形式刷头结构比较复杂， 马达功率损失比较大，不是太流行。还有一种叫声波牙刷， 原理同偏振式一样， 不过由于频率达到30000次/MIN以上， 相当于声波频率， 所以被这样称呼， 这个是目前的主流产品， 所以本文主要介绍这种牙刷。至于其他跟牙刷相关的知识， 感兴趣的朋友可以在网上搜资料了解，这里不多说了。

电动牙刷基本结构

见下图：（本产品取材于某公司， 本项目是由公司设计人员设计ID、建模，、结构设计等，特此说明）

电动牙刷结构要点

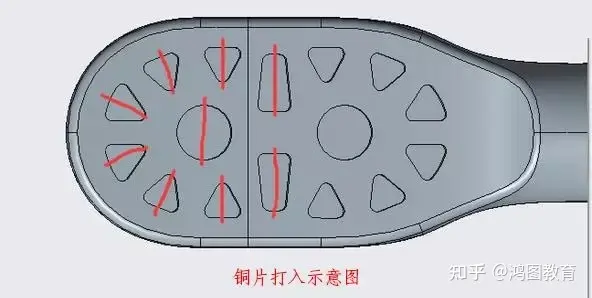

刷毛：刷毛部分结构上注意孔间距，由于植毛时要打入铜片，所以要留一定的安全距离，同时一般铜片是根据形状对称打入的， 所以形状最好是对称的，这样植毛受力均匀， 不易脱落。通常图纸画好后需要给植毛厂评审。

刷头与电机连接：

刷头与电机轴的连接是很重要的， 要配合的恰到好处， 太松太紧都不好， 太松有噪音，而且刷头无力，容易震脱。太紧装配困难，卡钩易断，这个比较考研工厂的能力， 设计时都是0配。

电机装配：

一个是支架要够强，由于电机振动频率高， 力量会传到支架上，所以材料要有强度和韧性。一个是要加减震零件， 防止噪音。

电池：

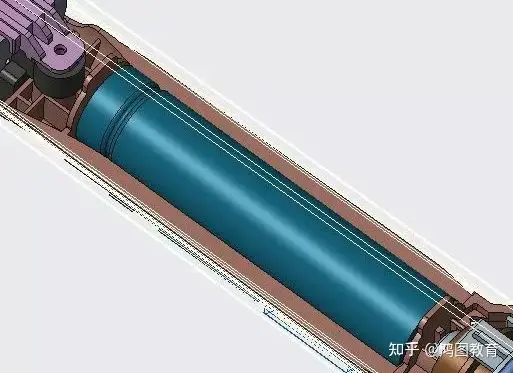

电池一般直接焊接在主板上，再加上牢固定位。本项目的电池是16650的电芯

充电结构：

本项目采用的是无线充电， 机身里有一个磁芯和线圈。结构上保证装配到位，不松动就可以， 磁芯大小和线圈数据由供应商给出。

密封结构：

电动牙刷都有防水结构, 主要是在机身的顶部和底部加密封圈，防水级别浸水， IP56级别就可以。

电动牙刷主要器件

1. 电动牙刷的核心器件是电机， 电机的选型要选好， 围绕电机的结构要足够可靠和安全。

2. PCBA: 主板的工作环境比较恶劣， 工作时由于高频的震动，主板的定位以及固定要做好。主板和支架之间可以加泡棉减震。

3. 刷毛：刷毛的参数要选好， 这个直接涉及到使用体验。一般这个可以参考工厂的意见。

电动牙刷技术要求

电动牙刷目前还没有通用标准， 牙刷部分参考的是传统牙刷的国标。里面对刷毛的要求以及测试要求作为标准， 电子部分采用3C标准， 如果带蓝牙的要拿到蓝牙认证。电池按国标。或行业标准。如果出口国外，还需要拿到FDA 证书，以及国外标准， 电池要按国外标准。有些还对工厂有要求。
