模型轻量化技术详解：提升仿真效率与性能的关键

模型轻量化有助于模型的传输和快速加载查看，因此在设计领域有很多轻量化的产品，旨在将CAD/CAE模型转换为轻量化格式，其中使用比较广的是JT格式和CAX格式两种。

JT格式：

JT（Jupiter Tessellation）是一种高效、专注于行业且灵活的 ISO 标准化 3D 数据格式，由 Siemens PLM Software 开发。航空航天、汽车工业和重型设备的机械 CAD 领域使用 JT 作为其最领先的 3D 可视化格式。这种格式在CAD行业应用比较广，得益于Siemens设计软件的推广，很多CAD软件都可以转换为JT格式轻量化文件，对于西门子自己的CAE软件其前后处理模型也可以转换为JT格式，但Siemens以外的CAE软件，对JT格式的支持还是比较少的。

CAX格式：

CAX格式是VCollab软件的文件格式，vcollab支持的格式比较多，基本上目前市面上所有的结构、流体CAE软件，vcollab都支持，像是Hypermesh、Ansys、abaqus、patran、starccm、fluent等等，这个可以去vcollab官网查看最新支持的版本和格式，其实Siemens、Dassault和MSC都是vcollab公司的合作伙伴，尤其是在PLM/SLM产品中都可以包括vcollab转换模块，转换为wcax格式，提供浏览器端查看。

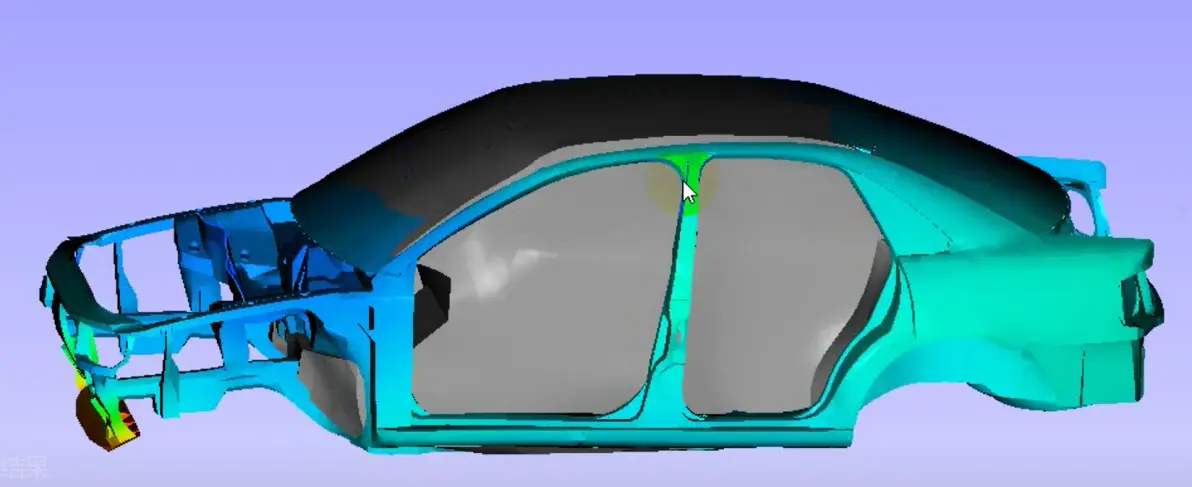

vcollab轻量化模型

一个是直接转换：这个可以这么理解，这类软件主要是掌握了各种格式文件的格式，可以直接对文件进行转换，对于CAD比较了解的朋友可以理解为类似自由建模或基于特征的修改，不需要被转换格式所属软件支持，也就不需要这类软件的许可不需要安装这类软件即可。

另一个是借助中间软件转换：发现国内确实有公司再搞这个，我举个例子，就是如果这类公司想转换某种软件格式的文件，还需要该格式软件对应的软件，例如说能轻量化fluent格式，那么往往还需要你安装一个fluent在机器上，这个目的相比大家都能猜到，其实就是借助该软件提供的API去解析模型文件，然后通过计算机图形学开源代码去绘制轻量化模型（可以是减少绘制点，也可以是省去内部绘制），也就是说你要轻量化的文件格式还得装相关软件，需要该软件的许可。

对于以上两种情况希望大家能分辨清楚，如果是后者再购买前期一定要搞清楚，不要被忽悠了，甚至冒着风险去使用爱国版对应文件格式的CAE软件，去为这类轻量化软件服务。

如需购买vcollab软件，随时私信联系！
