ANSA：隐藏的求解器功能探秘

说起ANSA，很多朋友还停留在认为ANSA是一个有限元分析的前处理软件的认识中，毕竟我们进行几何简化、网格划分、模型搭建都可以在其中完成，但是你们可能不知道，不知从何时起，ANSA又偷偷的多了一个功能，求解。

有意思，求解器千千万，ANSA“算”个什么东西呢？

1、EPILYSIS打开方式

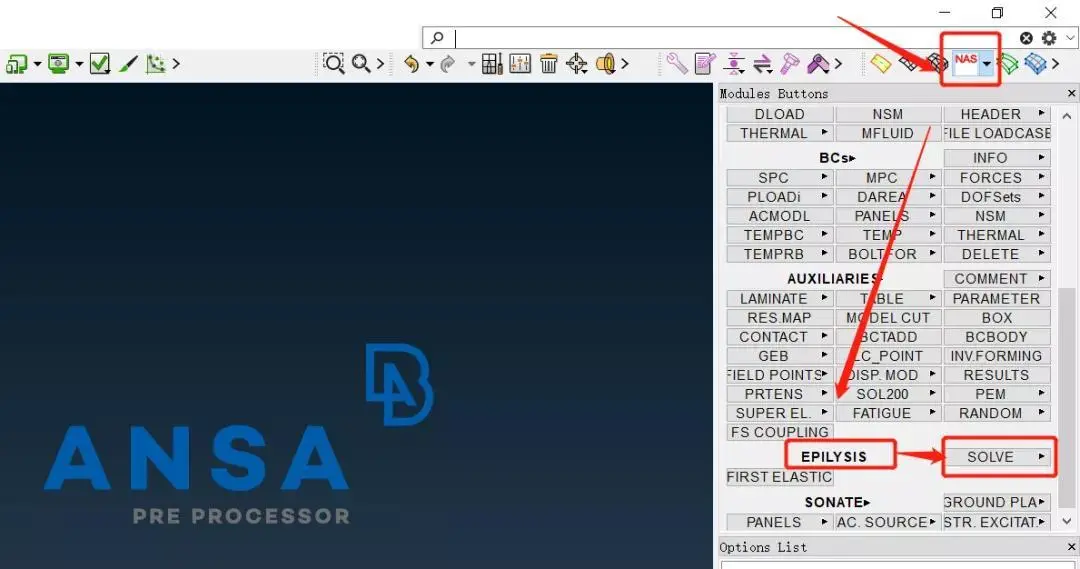

ANSA在NASTRAN模块下有个菜单-EPILYSIS，其功能类似于NASTRAN求解器，打开方式如下：

2、EPILYSIS的前世今生

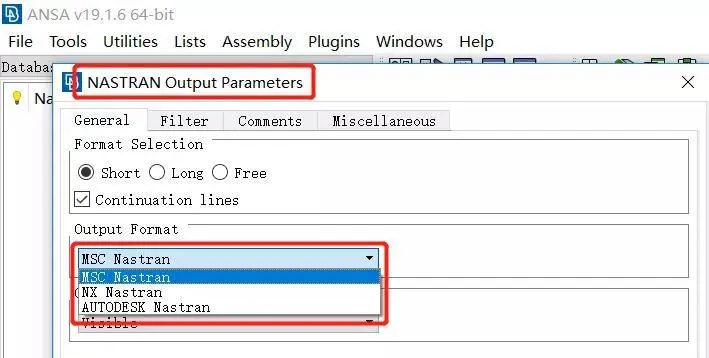

在用EPILYSIS求解前，我们需要大概了解下这个求解器的来历。1966年，美国国家航空航天局(NASA)为了满足当时航空航天工业对结构分析的迫切需求主持开发了世界上一个商用大型应用有限元程序，取名为NASTRAN(NASASTRUCTURALANALYSIS)，由于MSC公司主导了开发工作，因此这个软件其实应该称为MSC.NASTRAN。2002年，MSC公司被指控违反反垄断法，被迫公开NASTRAN软件的源码。随后其它公司基于此源码进行开发，逐渐形成多款NASTRAN求解器（MSC.NASTRAN、NX.NASTRAN、Autodesk.NASTRAN），这就是我们现在在ANSA中输出保存NATRAN模型模型时会遇到好几种输出格式的原因。

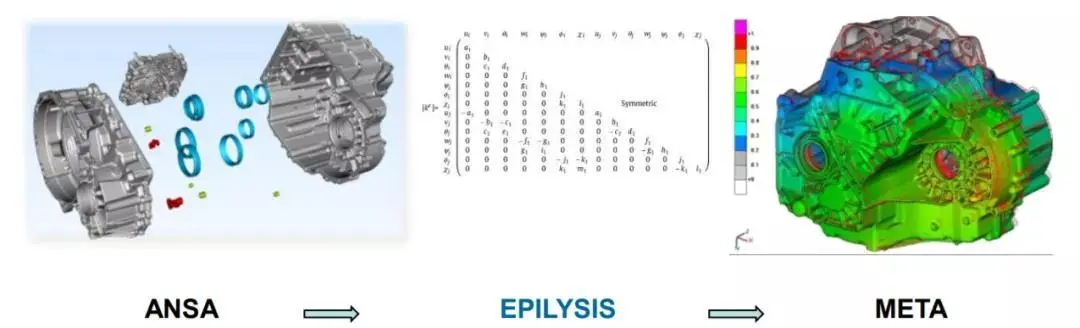

2016年，ANSA所属的BETA CAE SYSTEM公司也基于NASTRAN源代码开发出自己的NASRAN求解器，这就是EPILYSIS。至此，BETA公司终于形成了及前处理（ANSA），求解器（EPILYSIS），后处理（META）于一体的完整流程软件系列。

3、EPILYSIS支持的求解类型

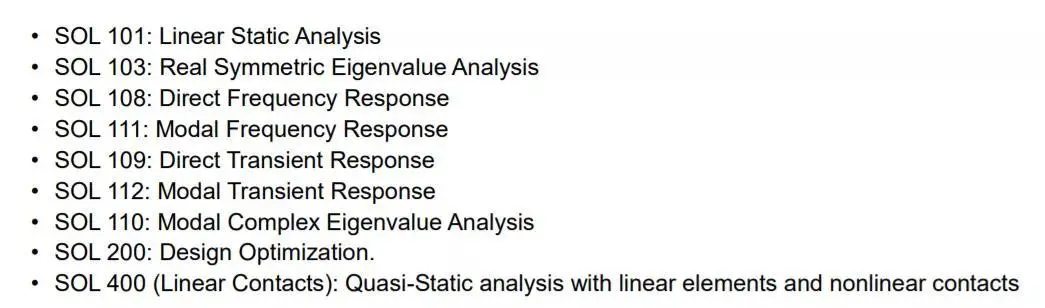

SOL 101: 线性静力学分析

SOL 103: 模态分析

SOL 108: 直接频率响应

SOL 111: 模态频率响应

SOL 109: 直接瞬态响应

SOL 112: 模态瞬态响应

SOL 110: 模态复杂特征值分析

SOL 200: 设计优化分析

SOL 400: 准静态分析

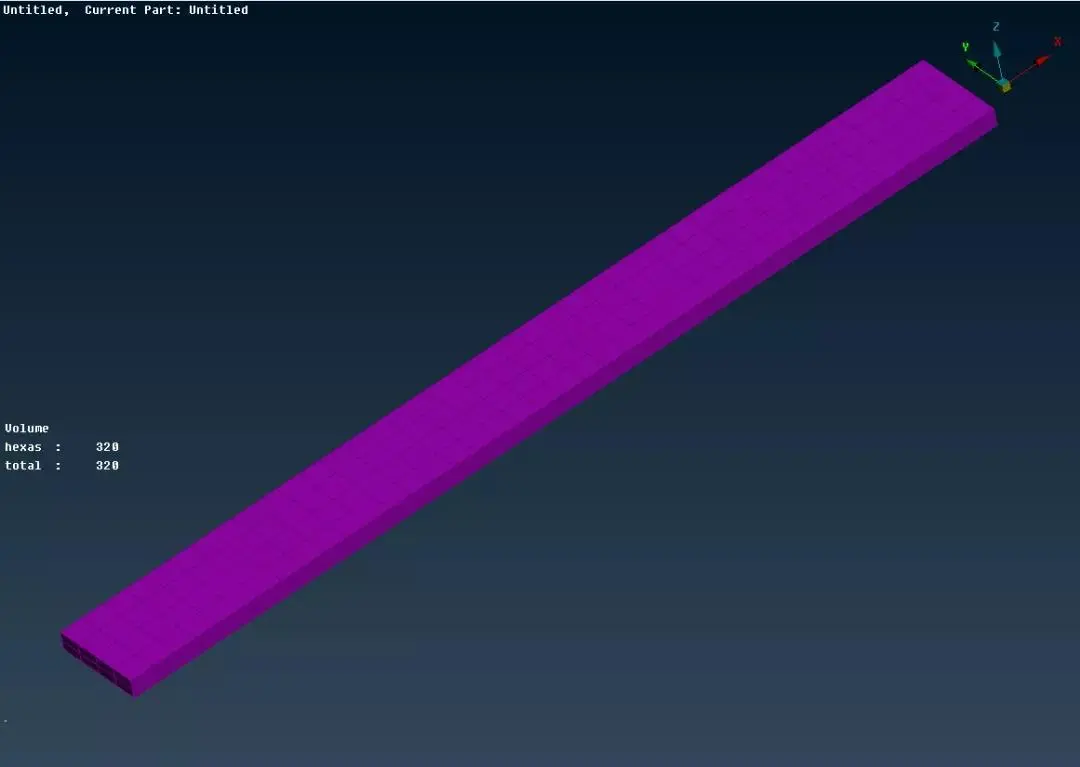

4、EPILYSIS求解实例 这里简单展示下如何进行一根梁的模态分析。我们在ANSA中随意创建一个铁片，其有限元模型如下：

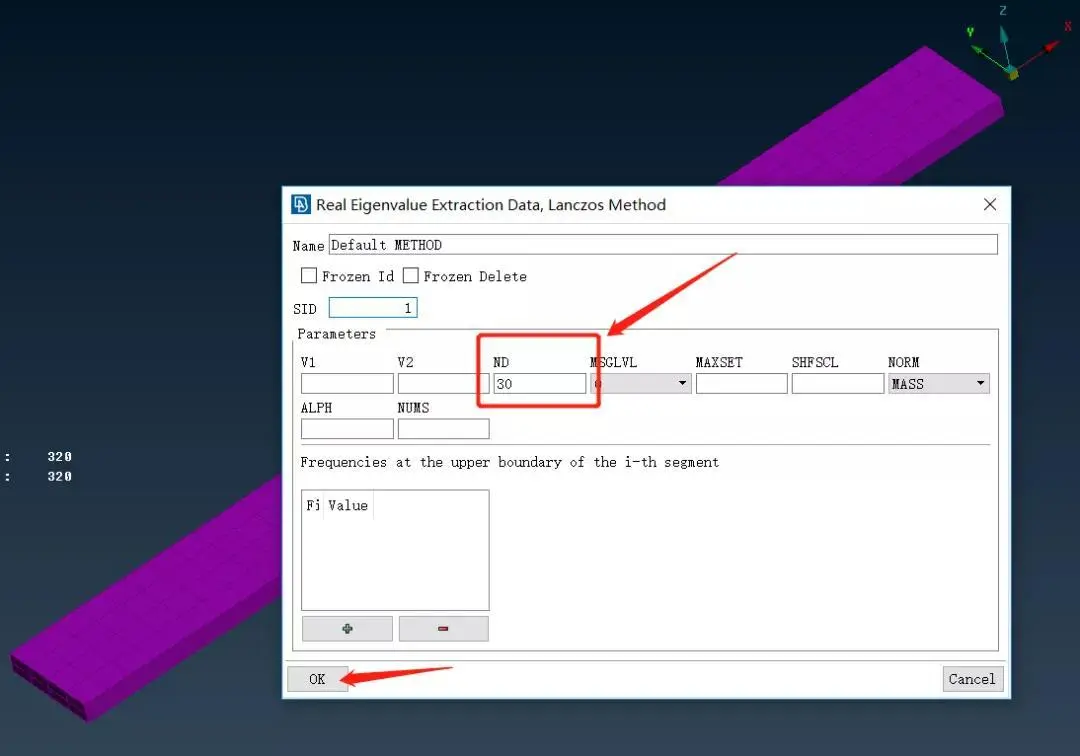

再简单定义以下模态分析的范围，指定求解前30阶的模态，如下。

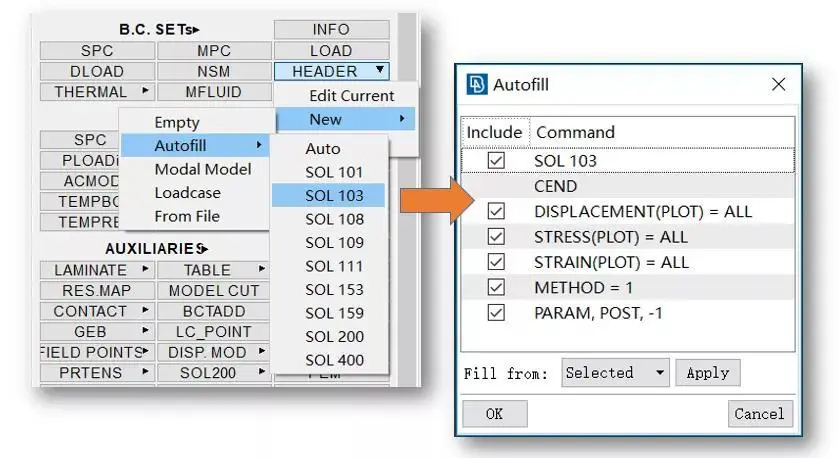

再定义一个头文件，指定分析的类型，103，模态分析，指定输出的内容，如下所示。

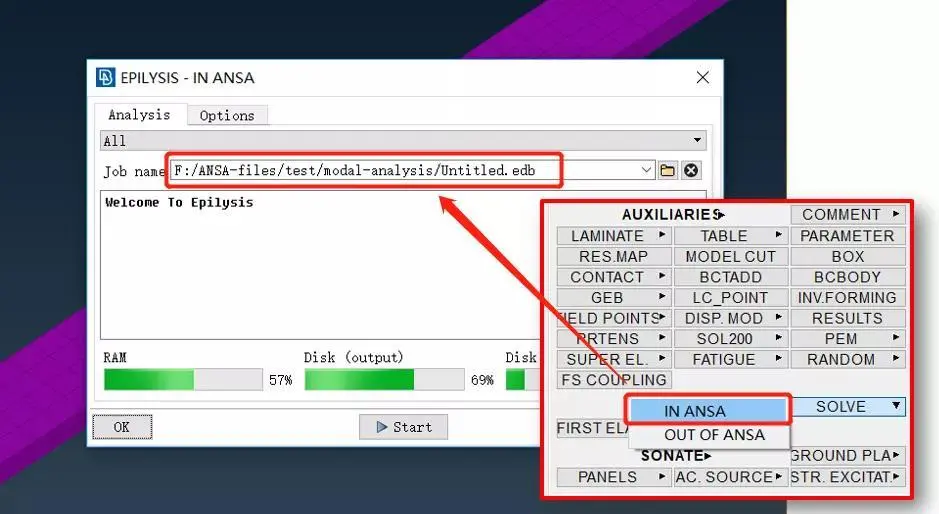

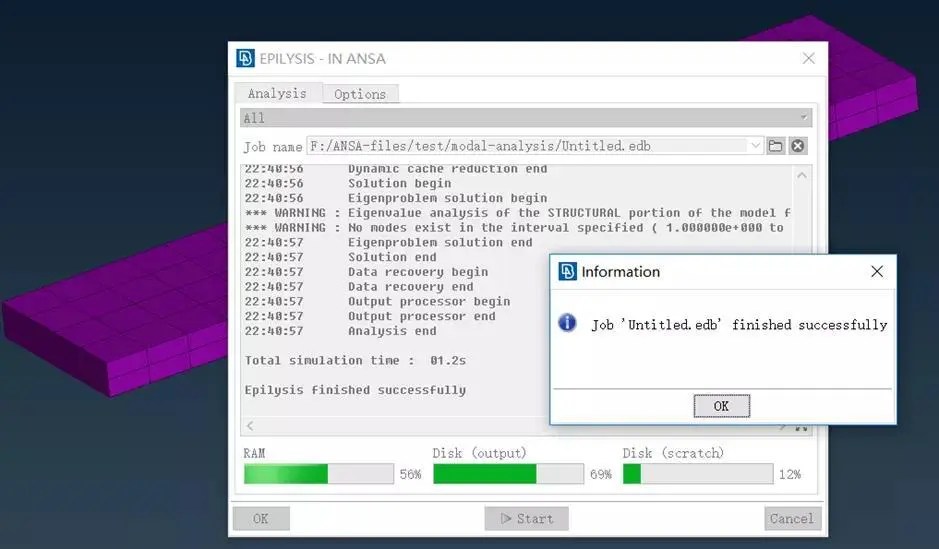

好了，可以求解了。选择EPILYSIS的下的Solver，选择 In ANSA，该功能会直接调用求解器，在弹出的界面中选择计算结果输出路径，点击【Start】即可开始求解。如下。

整个求解过程还是很快的，1秒就求解完毕了。但如果模型复杂，求解时间也会增加，如下。求解时，ANSA处于卡顿状态，不能进行其他操作。（但如果选择选择Solve > OUT OF ANSA 时，ANSA还是能用的，但会占用额外的License。）

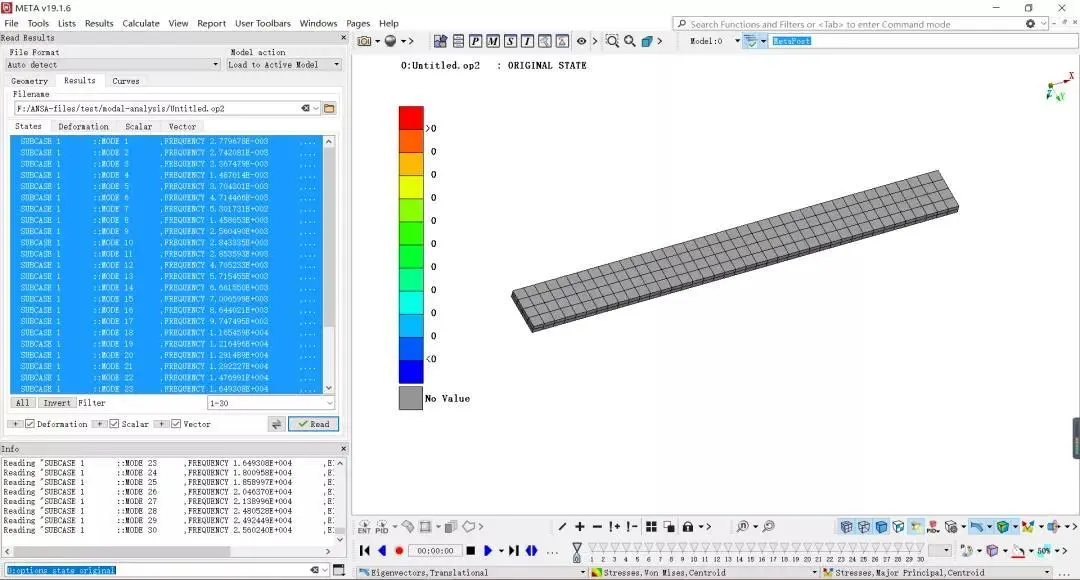

然后用META打开计算结果op2文件，就可以读入模态计算结果，如下。

简单感受下计算结果的某一阶模态，如下。

好了，关于ANSA的求解器EPILYSIS功能，简单介绍完毕。

作者：团长   仿真秀优秀讲师
