用SolidWorks设计个性化JAR：创意与操作指南

原文链接：http://www.ict.com.cn/skilldetails/258.htm

在这篇文章中，我想谈谈在SolidWorks中为初学者设计JAR的一些技巧。要在SolidWorks中设计一个简单的罐子，我们只需要使用一些基本的功能，如旋转凸台/底座，旋转切割和圆角。

然而，如果你想设计一个漂亮漂亮的罐子，你必须学会使用下面介绍的功能。它非常有用，而且很容易学。 1.素描图片。

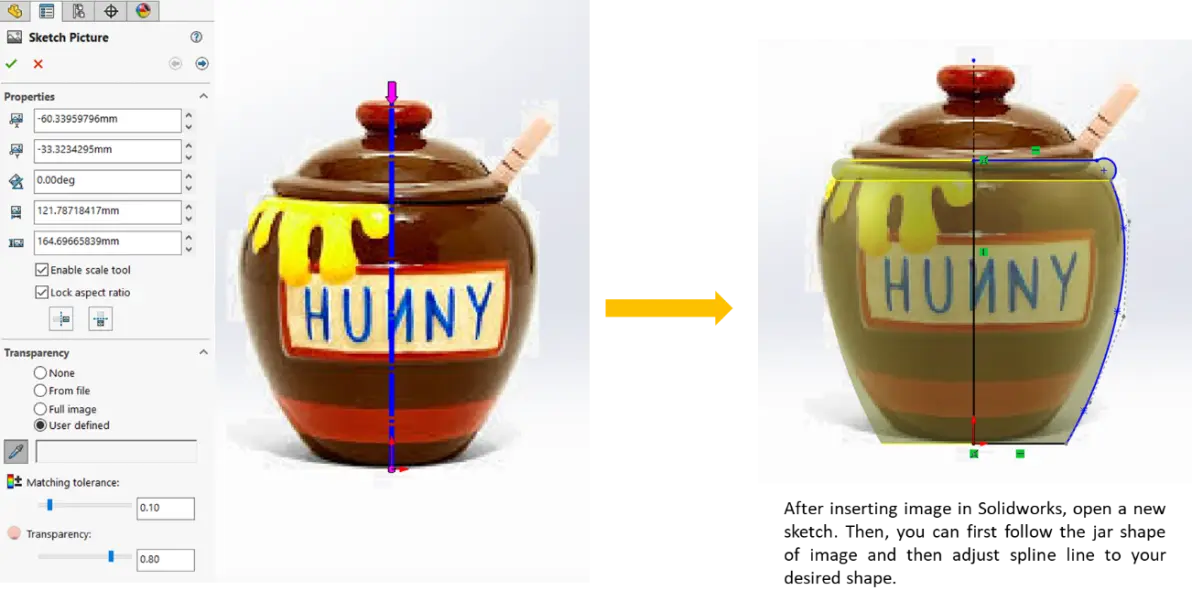

使用该工具，您可以在SolidWorks中将图像文件插入到草图中，并可以沿着图像的线条创建二维草图。此工具支持多种图像格式(bmp、.gif、.jpg、.jpeg、.tif、.png、.psd、.wmf)。对于初学者来说，你可以插入你的草稿图片或使用互联网上的图片作为参考。

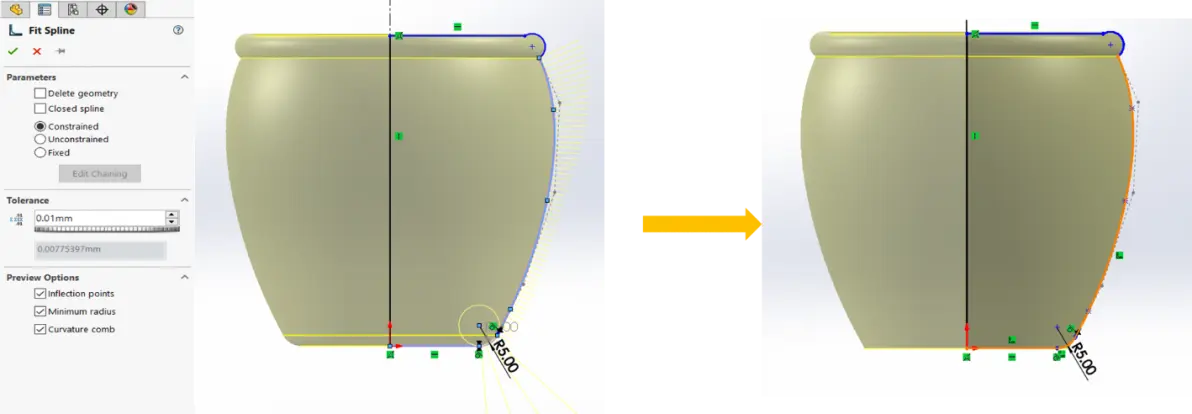

2.拟合样条曲线。 此工具可以平滑草图实体之间的过渡，并将单独的草图实体合并为平滑样条曲线。你可能看不到很大的不同，但它实际上可以帮助你做出一条漂亮的样条线。(记住清除闭合样条线选项)

3.分割线>偏移曲面>加厚。 为了创建罐子的蜂蜜部分，我将使用样条线和曲面工具。在罐子周围创建此形状会更容易。然而，缺点是正面和背面是对称的。

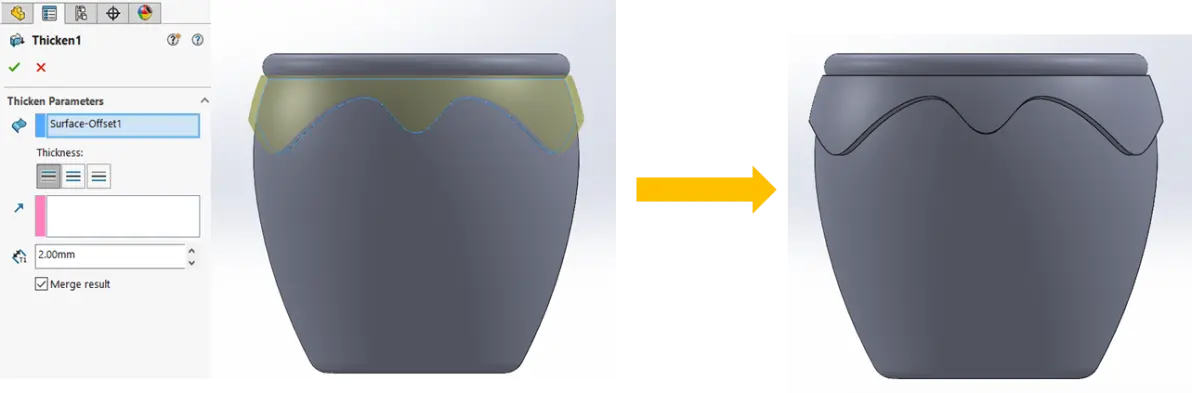

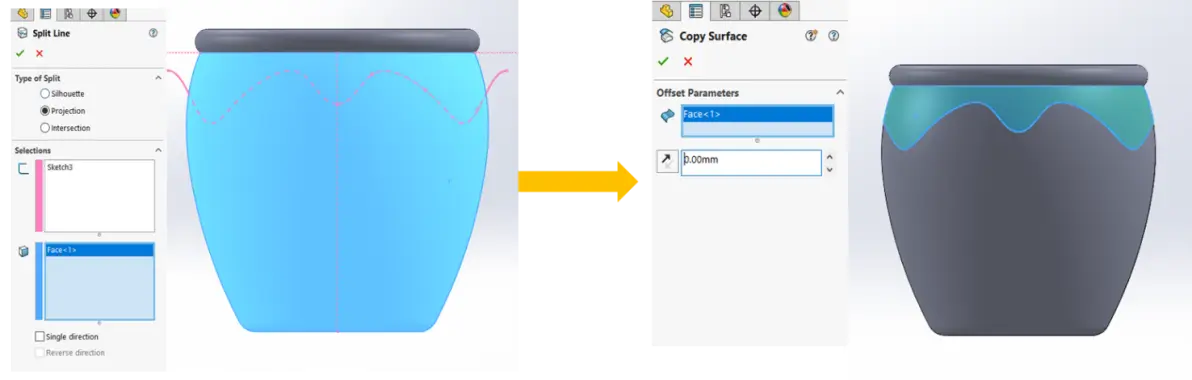

首先，使用“样条线”将罐面分割成两部分。然后，使用“偏移面”来偏移罐子的表面。 最后，使用“加厚”来增加表面的厚度。

4.保存主体 为了确保封面的形状符合JAR的形状，我在JAR的零件文件中设计并挤出了封面，而不是打开一个新的零件文件。这使得我可以参考罐子的形状来轻松地设计盖子的形状。完成设计后，我可以使用“保存主体”来保存封面和JAR以分离零件文件。然后，我可以打开部件文件来配合它们。

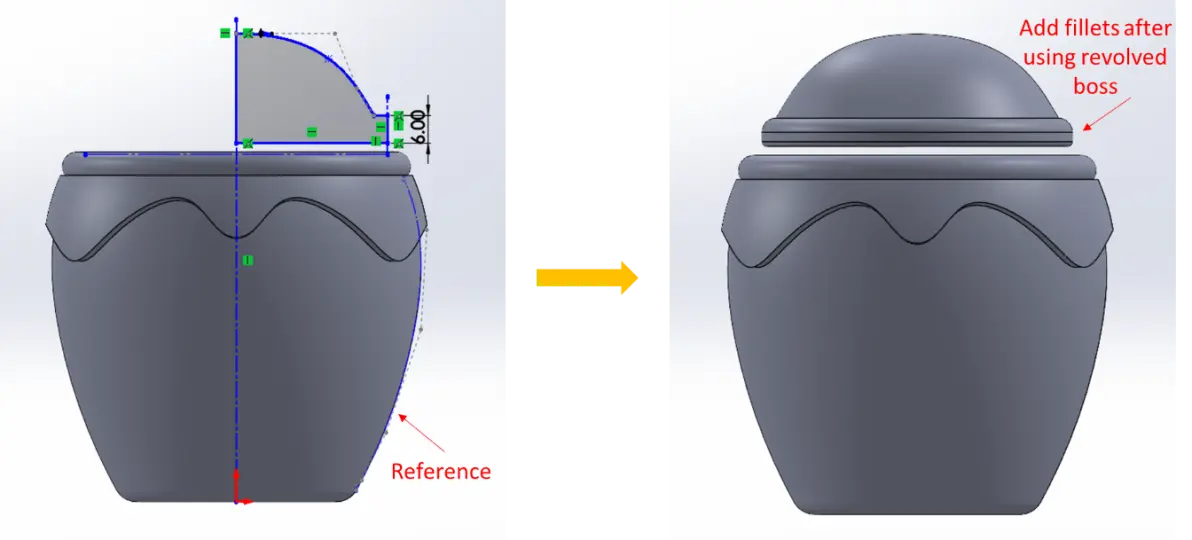

首先，借鉴JAR的草图。使用旋转凸柱后，添加圆角以创建圆角外部面。

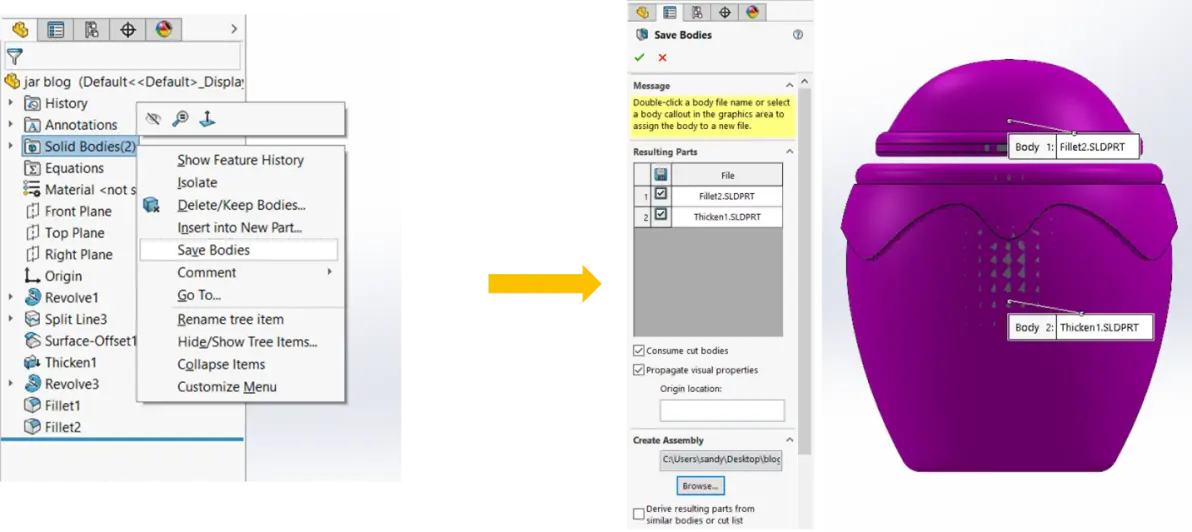

在完成JAR的设计之后，您可以右击Solid Body文件并选择‘Save Body’。您可以将实体保存为单独的零件文件，也可以创建部件文件。
