SOLIDWORKS Toolbox自定义标准件的实用技巧

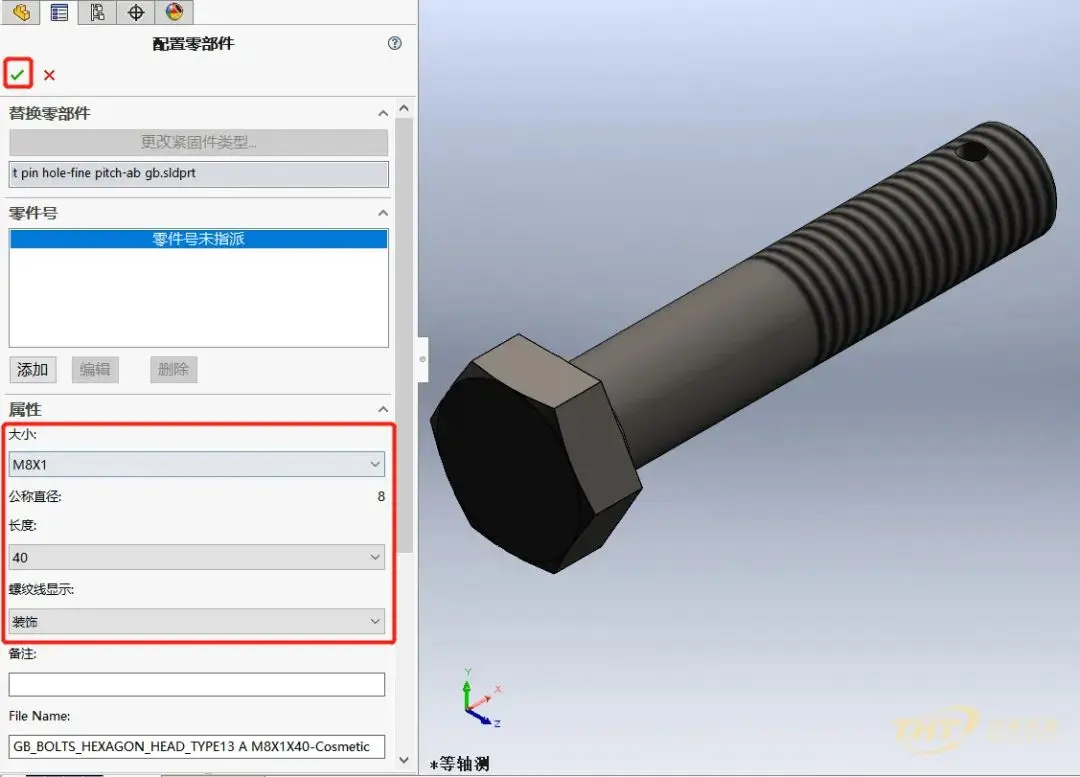

在上一期中讲到SOLIDWORKS Toolbox标准件的调用和如何转换为普通零件，如果在平常的三维设计中需要制定或使用特定尺寸，但在标准件自带的尺寸中又没有你想要的尺寸。

这时，在SOLDIWORKS 中也支持自定义修改Toolbox标准件的尺寸，可以根据国家标准自定义更改标准件的尺寸并调出来使用。那让我们一起来看怎么使用自定义Toolbox标准件吧

1.在Window菜单中找到并打开“Toolbox设置2021”

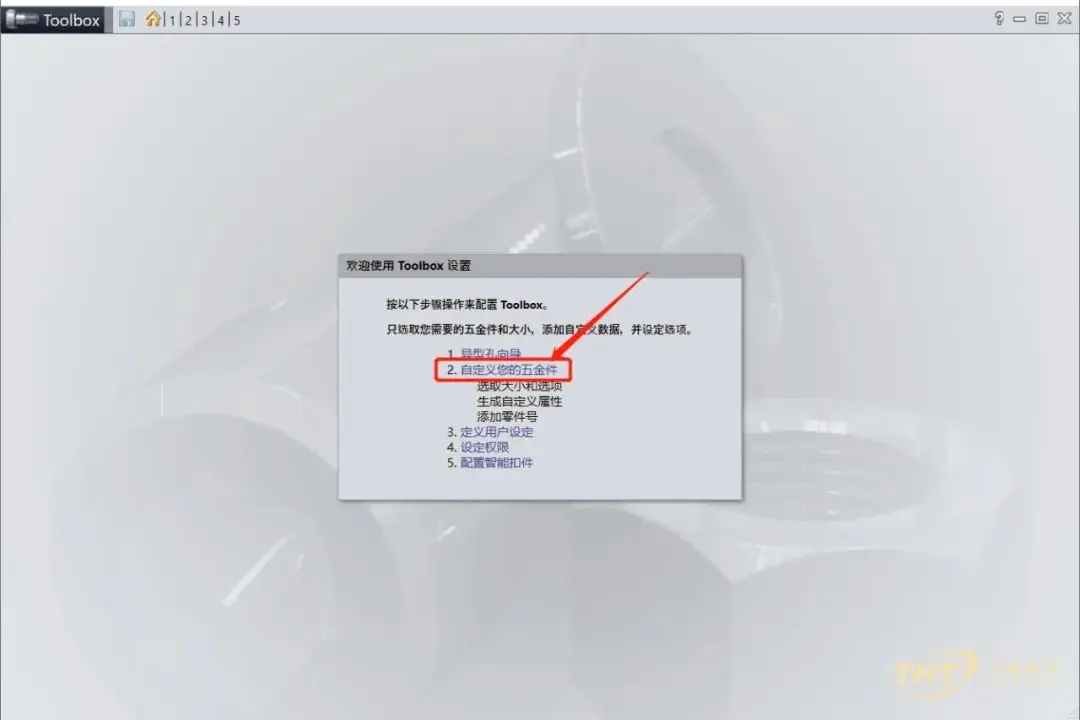

2.进入到“自定义您的五金件”

3.显示多个Toolbox标准，可以选择勾选所要显示的标准，比如一些不常用的取消勾选后加载Toolbox插件就会流畅不少。进入到GB标准的五金件

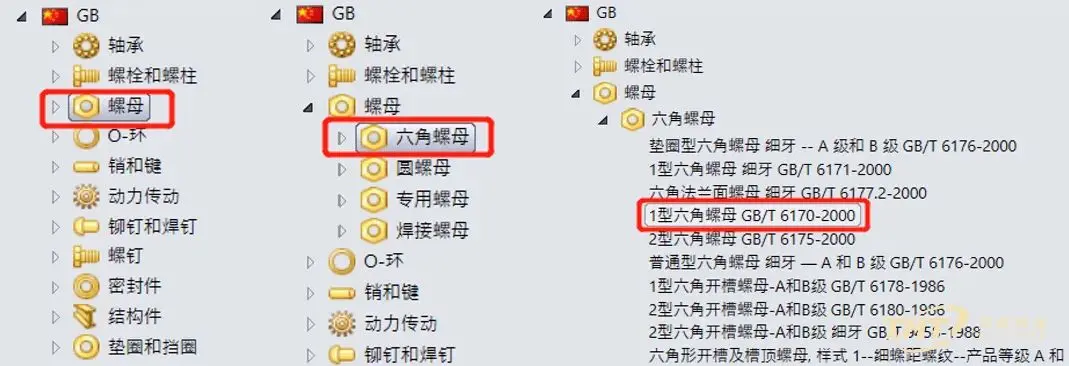

4.以国标GB——螺母——六角螺母——1型六角螺母GB/T6170-2000为例

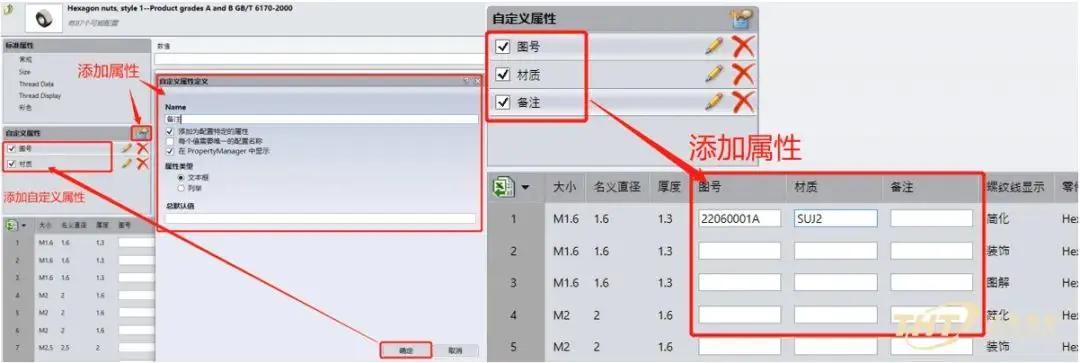

5.可以添加自定义属性，例如导出材料明细表所需的图号、材质、备注等属性

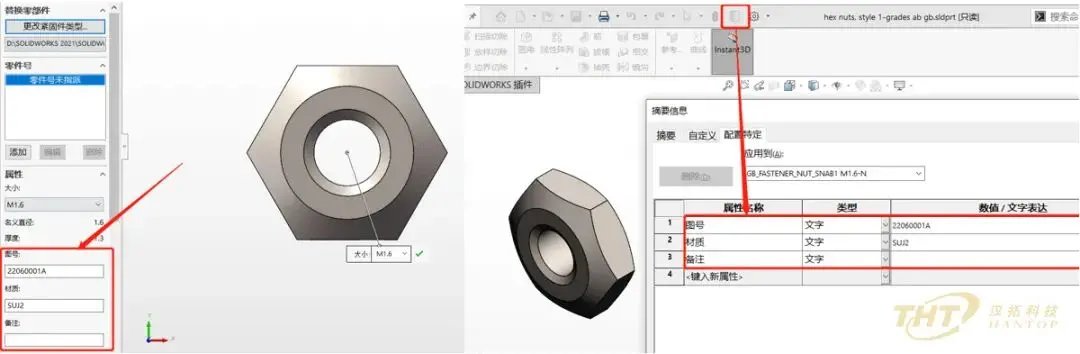

6.自定义属性可以在导入零件时的配置中维护，并可以在“文件属性”的中查看。这也非常地方便在后续的企业研发管理系统中导出材料明细表而不再需要进行零件的属性维护

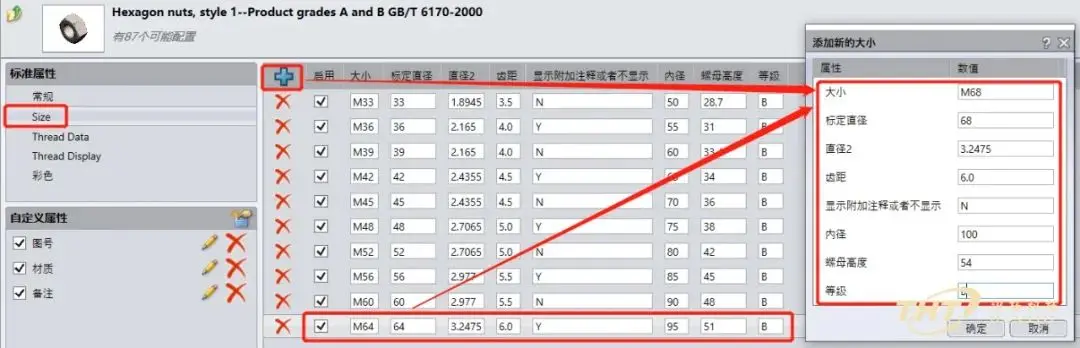

7.在“标准属性”——“Size”中可查看到现有的所有尺寸参数，可以相应的根据国家标准修改。添加新的大小，以M68的尺寸大小为例，输入相应的尺寸参数，创建一个比M64再大一级的尺寸

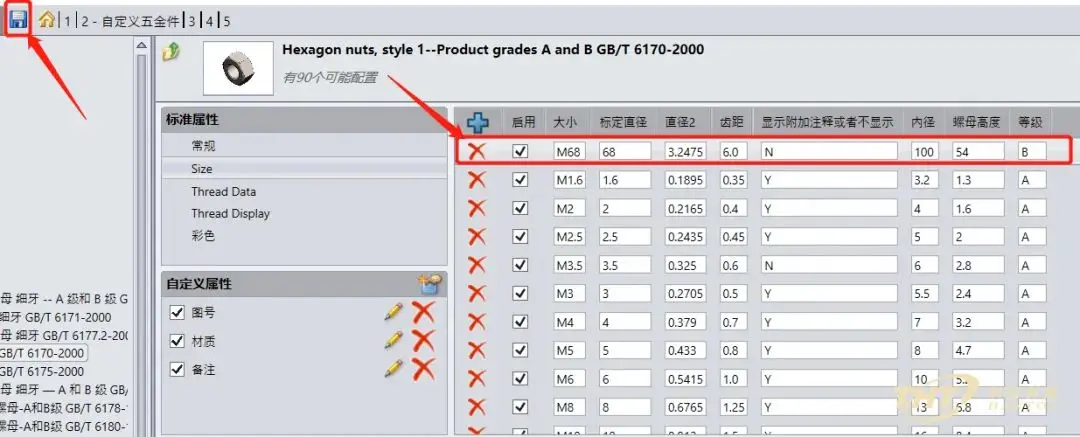

8.创建完后可在尺寸中查看到M68的规格，并点击保存

9.这时，导入标准件后，在规格中可以找到刚刚创建的M68的螺母

这样，一个Toolbox标准件的自定义尺寸设置和属性的维护都已经制作完成了，根据国家、企业的标准定制一些属于企业内部的零件，并且合理地运用妥当，会增加企业生产的效率，减少对零件重复设计的时间损耗。
