软件环境：cadence 16.6
1、 打开原理图， 设置选择的的属性为part

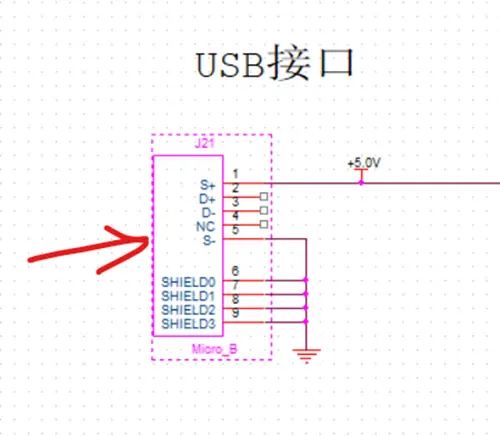

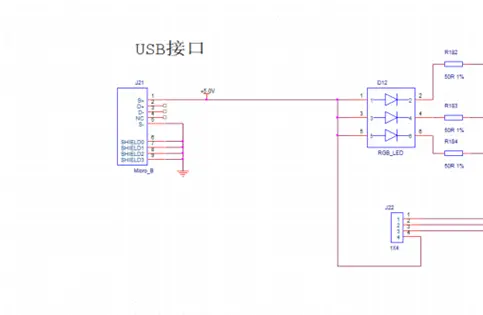

图 1‑1原理图
这里设置选择的属性为part，这样的或用鼠标框选东西时只会选中part，方便我们选中多个part，如下图所示

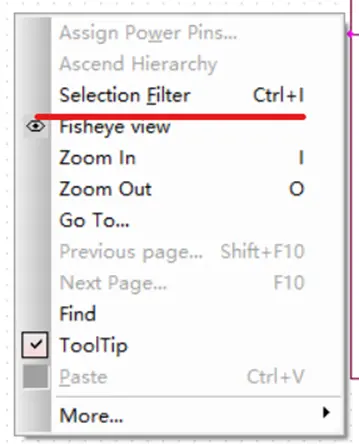

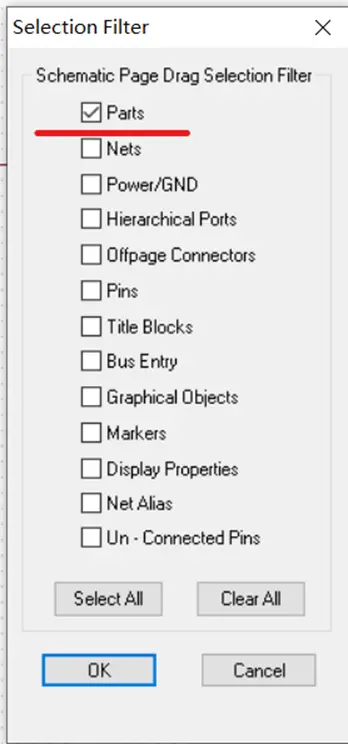

图 1‑2选择过滤器
图 1‑3选中parts
2、 导出选中的part
图 2‑1选中part

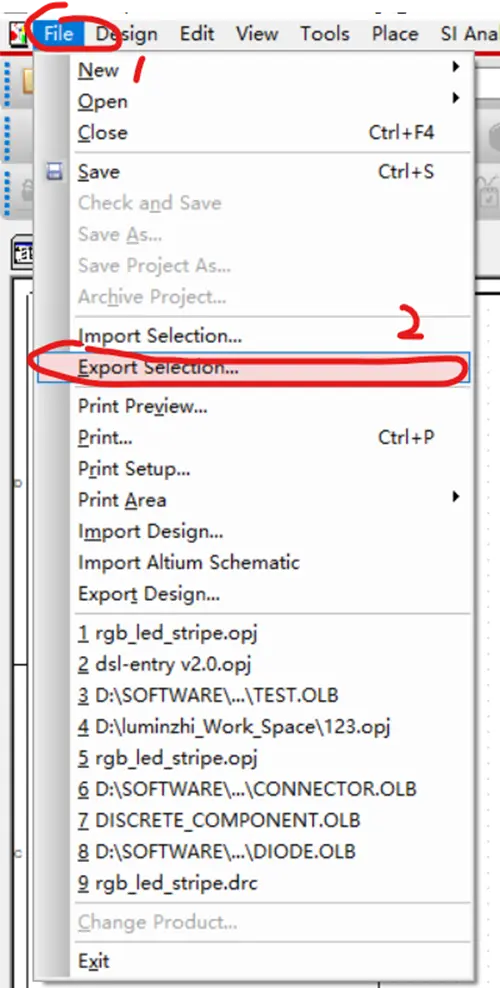

图 2‑2导出part

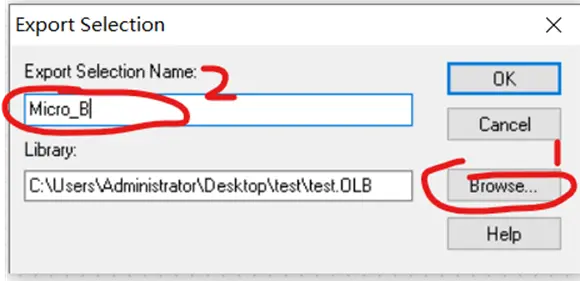

图 2‑3命名库和part
先选中相应的part，然后再点击file，导出所选的part，然后再新建一个.olb文件或者导出到原有的库文件，再命名需要导出的part如上图所示
3、 添加导出的库

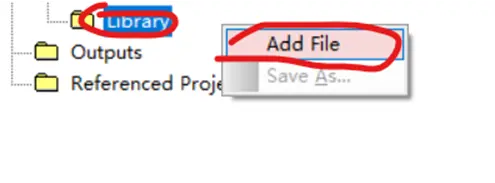

图 3‑1添加建好的库
图 3‑2添加好的库
4、 复制出part
图 4‑1选中part
打开导出的库后，元件是不在OLB文件的根目录下，这样是不可编辑的状态，我们需要将它复制到根目录下，选中导出的两个part然后右键copy，然后再选中OLB文件右键，再点击paste

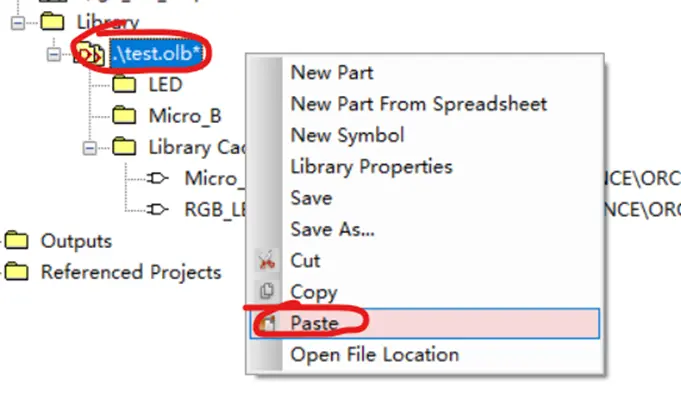

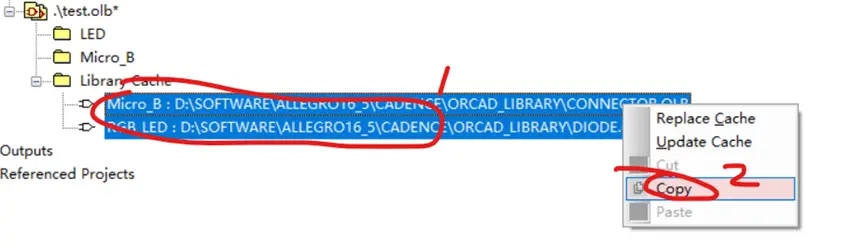

图 4‑2复制part

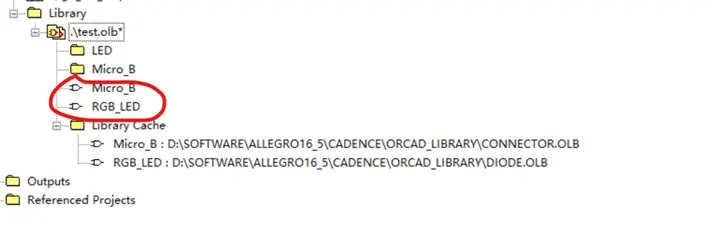

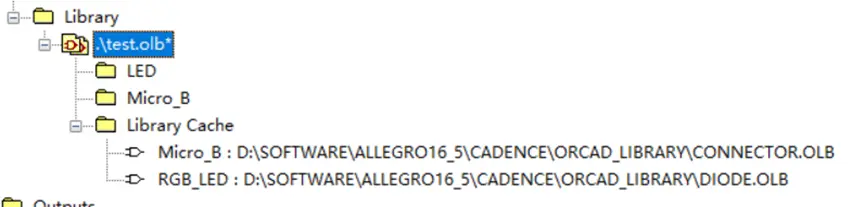

图 4‑3粘贴成可编辑状态
