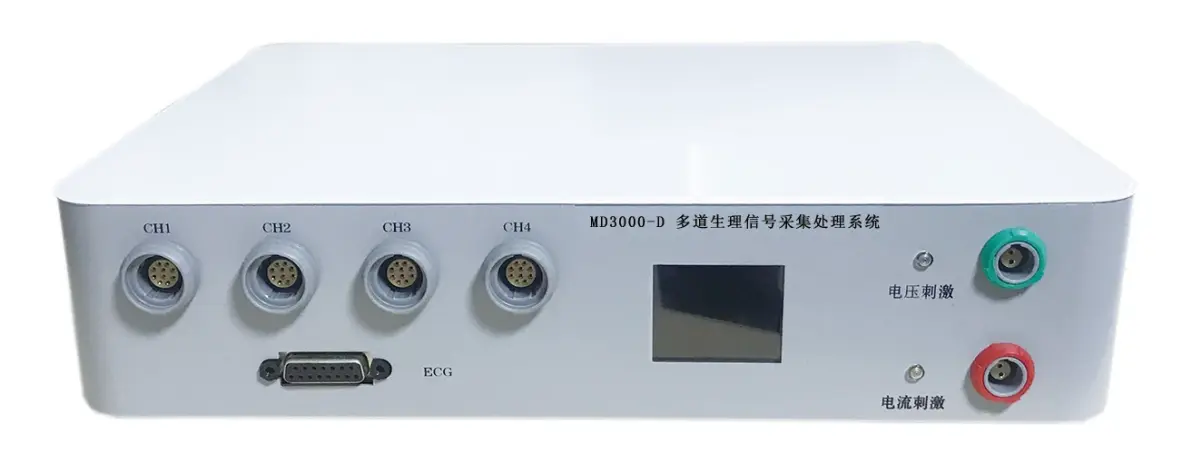

MD3000-D：多道生理信号采集处理系统介绍

一.多道生理信号采集处理系统

方案提供：05欢61迎606询2307

二、产品参数

1、 采样频率：800KHZ，（每通道200K，100K,50K，20K,10K，5K，2K，1K,500Hz,200Hz,100Hz）;

2、 模数（A/D）转换：16bit。 传输方式：USB2.0高速实时传输，可以实现无缝续采（如：采集器断电后，再次打开可以继续之前数据采样）。

3、 直流增益：6档可调（1，5，25，50，100，250，500，1000）。

4、 交流增益：10档可调（50，100，200，500，1000，2000，10000，20000，40000，50000）。

5、 输入通道：4个通道，四个通道性能参数一样。

6、 心电通道：12导联全导联心电接口，可以在软件上同时显示I、II、III、AVR、AVL、AVF、V1、V2、V3、V4、V5、V6共12导联心电波形。

7、 低通滤波：16档可调（30K,10K,3K,1K,300Hz,100Hz,30Hz,10Hz,3Hz，直通）。

8、 高通滤波：12档可调（0.001，0.005，0.01，0.02，0.05，0.1，0.2，0.5，1，3，直通）。

9、 信号输入：1uv-500mv。

10、 通道扩展：除心电通道外，任1个通道均可扩展为4个通道。

11、 信号输入种类：数字信号和模拟信号都可输入。

12、 共模抑制比：>120dB。

13、 带宽：50KHz。

14、 温漂: <1uV/2h。

15、 信噪比：>100dB。

16、 等效输入噪声：<1uv。

17、 输入阻阬：50+50 MΩ。

18、 电源：DC 12V

19、 监听：同时监听4个通道中的任意通道，音量可调。

20、 滤波方式：模拟滤波和数字滤波。

21、 刺激输出：电压输出0~ 100V，电流输出 0~150mA 独立的两个刺激输出通道；步长1mV/0.1mA；刺激波形有三角波、正方波、负方波、正弦波或用户编辑波形。根据刺激脉冲刺激指示灯闪烁.

22、 传感器识别模式：自动识别，在仪器液晶上文字显示所识别的传感器种类,并在采集软件同时显示。

23、 系统监测：仪器液晶上显示温度、湿度、气压等实验环境参数,及固件版本；自动记录设备使用情况，包括首次使用日期，最近使用日期，累计使用时间和次数等，以及仪器编号。

24、 固件升级：支持U盘对硬件进行升级维护。

25、 仪器级联：2~8台仪器级联。

26、 软件界面：采用国际流行风格，中英文界面，用户可以自行排列组合各面板和工具栏。

27、 采样模式：分为手动和自动两种，每个采样通道可以自动识别所插入的传感器，并自动设置参数。也单独调节采样频率、放大倍数、时间常数、低通滤波、50Hz陷波等参数。

28、 实验模板：用户可以任意添加、编辑、删除实验模板。也可以通过打开最近使用过的模板和搜索模板，更方便快捷地寻找已编辑好的模板。还可以打开模板所在文件夹的位置，方便拷贝模板。

29、 实验标记：可以在实验前、实验中、实验后，随时在实验中的任意时刻打标记，并且可以在实验过程中任意几个通道同时进打标记，方便药理实验的记录与观察。

30、 窗口显示：既具有显示任意一个或多个窗口，也具有单窗显示，可以将四通道波形叠加在同一基线上，以方便各个实验进行比较。

31、 波形观察：在采样暂停状态下，为了方便观察之前的实验数据，可以随意拖动采样窗底下的滚动条。还可以通过时间、帧数、标记对波形进行搜索来精确定位。

32、 波形回放：对采集完数据的波形和声音进行回放。并根据实验需要，可以对回放的速度快慢进行任意调节。

33、 存盘方式：常规保存、选择保存、记录保存、断电保存（即突然断电或其它意外时文件不会造成丢失）。

34、 保护功能：实验过程中如发生硬件突然断电等意外，无需重启软件和存盘等操作，只需再次开启硬件设备，即可继续采样，不会造成数据丢失，确保了整个实验的连贯性和完整性。

35、 数据计算：可编辑计算模板，可以自己选择需要计算的参数和精度。更有选择、实时、多段选择三种计算模式。还可以把得到的计算结果保存到Excel表格。

36、 仪器信息：可以获取仪器的基本信息、使用信息、通道信息、环境信息。

37、 语音控制：可以用语音控制采样、停止、参数调节等操作。

38、 统计分析：线性回归方程、半数效应量、半衰期计算、药物拮抗参数计算、T检验、心率变异分析、心电向量图。

39、 实验向导：可以让初次使用的用户按实验向导的步骤快速掌握使用方法。

40、 防伪功能：教师端可以设置防伪标识水纹功能，并一键推送到学生端，以保障实验报告的唯一性。

41、 拓展功能：除常规实验外还可做科研实验，如脑LTP实验、微循环观察、胃肠电、心肌细胞动作电位、呼吸睡眠等。

42、 电子教室：教师端可以远程控制、实验数据分享、远程锁定电脑、教师与学生互动沟通等方便教学功能

43、 摄像控制：可在采集软件上添加视频视教系统，并可通过生物信号采集系统软件调控摄像头的图像大小、距离远近、清晰度等参数。

44、 浮动按键：具有开启、停止采样隐藏浮动按钮功能，以方便实验过程观察与操作。

45、 管理权限：管理员可以对软件进行一些特殊设置，并可以导入导出配置文件。

46、 网络功能：用户可以在线自动升级软件、在线提交实验报告、在线上传实验数据等（配有实验室管理系统可以实现）。

47、 具有经过全球化、综合性的国际第三方检测认证机构BACL的认证证书。

48、 具有经过全球化、综合性的国际第三方机构BACL认证证书检测报告。
