PCB直角走线问题：深度解析与解决方案

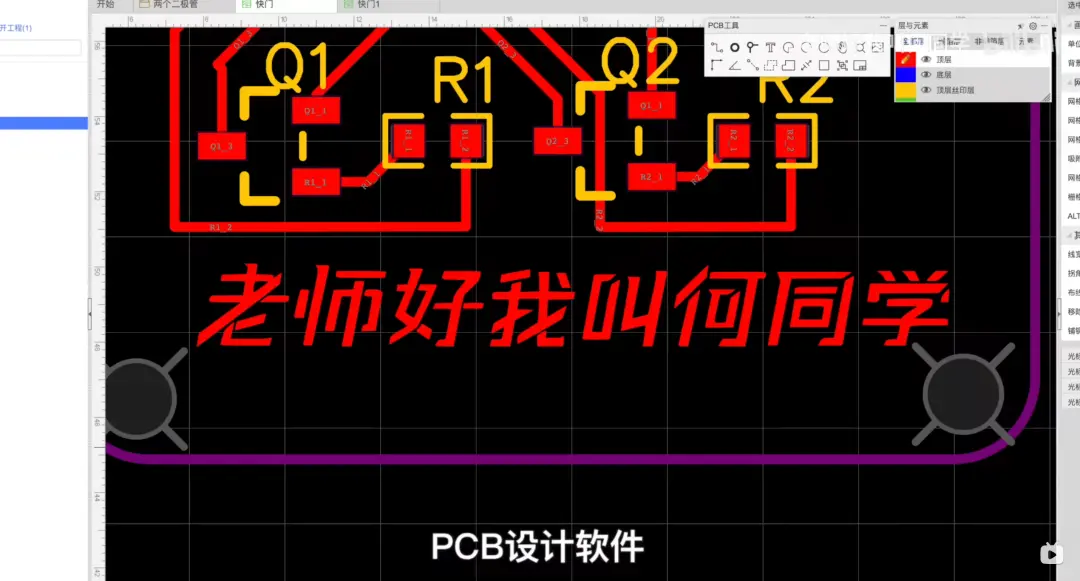

采访过苹果公司CEO的B站up主-何同学，近期更新一条视频中，有出现过他自己设计的PCB图。很多人说他不应该直角走线。

PCB为什么不能直角走线呢？

一般在高速信号线中，直角线会带来阻抗的不均匀，影响信号的完整性，直角布线会产生额外的寄生电容和寄生电感。 如果频率较低的话，直角无所谓。 但是一般情况，还是要尽可能的避免直角走线，因为每个优秀工程师必备的基本素质就是注意细节。

类似的一些小问题或者PCB设计的细节处理，不一定每次都有人给你指点，除了慢慢积累经验，有没有什么能快速上手的办法呢？

推荐大家一款国产的免费软件，新手工程师不用求助别人，自己就可以进行全面的检查。

新手工程师必备：华秋DFM软件

这款软件是为电子工程师量身定做的PCB可制造性设计分析软件，可以一键分析Gerber文件和PCB文件中的设计隐患，并给出合理的优化建议。

它能够直接导入PCB文件，支持解析 Allegro、Altium、Protel、PADS、ODB、Gerber等格式。

打开PCB文件后，点击左上角的“一键DFM分析”，右边就有潜在隐患的提示。

在9月份上线的最新版本中，软件还集成了DFA的功能；

工程师准备好生产文件、坐标文件以及BOM表即可完成全面的检查分析。

其中包括：

1、检测BOM与封装是否匹配

2、检测器件与引脚是否匹配

3、检测焊盘大小是否合理

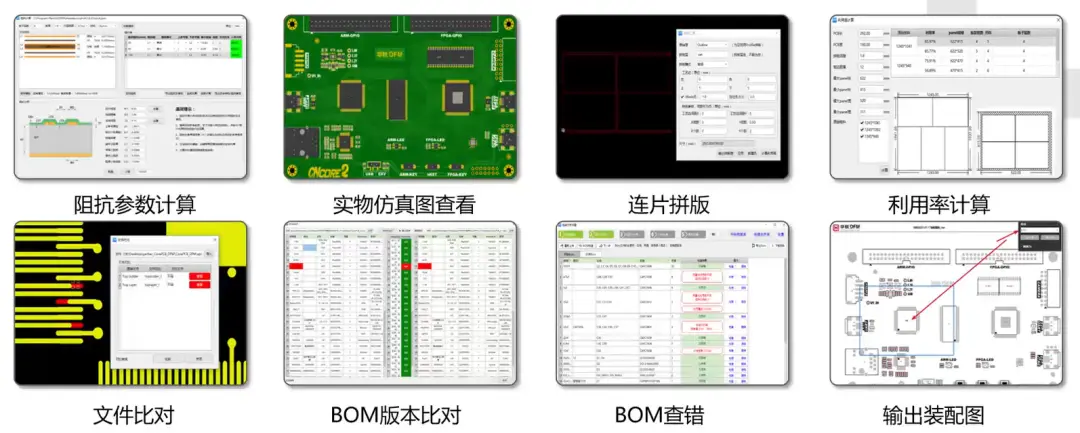

本次更新的内容，加上软件原本的DFM检测功能及多种工具，囊括了工程师常用的多个场景：

华秋DFM目前一共可以实现10大类，共234细项的检查！

PCB完成设计后，导入相关文件，通过软件一键检测，即可在最大程度上保证PCB设计的可靠性！

软件下载地址（请复制到电脑端浏览器下载）：

https://dfm.elecfans.com/uploads/software/promoter/hqdfm_zoumengyu.zip
