叠层电感与绕线电感：硬件工程师的辨析技巧

电感的构成：磁芯+线圈

在磁芯外面缠绕一圈线圈，就形成了电感。线圈用来产生环形电流，磁芯用来加强磁场。如果没有磁芯只有线圈，也能够产生电感，只是比较微弱。磁芯可以提升感值和Q值，说白了就是提升电感的性能。

电感按照结构方式，主要是叠层电感和绕线电感。

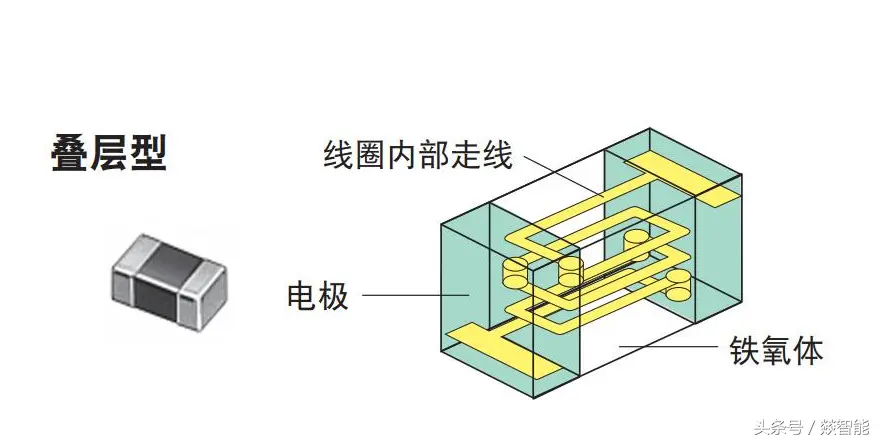

↑ 贴片叠层电感，铁氧体内部制作多层螺旋线

叠层电感，就是在铁氧体内部封装了多层线路，多层线路组成线圈。叠层电感体积小，常用物料最小可以做到0201的尺寸，且价格便宜，适合于小体积且要求不高的场景。之所以说要求不高，主要是因为叠层电感精度一般，Q值较低，通过的电流也不大，在一般的滤除杂波和射频匹配上用起来没什么问题。

叠层电感看起来跟贴片电容和电阻样子差不多，两端是焊盘，中间是灰色或者白色的长方体，看不到线圈。

绕线电感

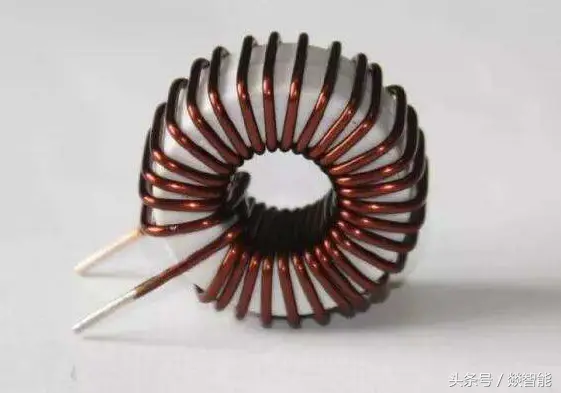

↑ 普通绕线电感

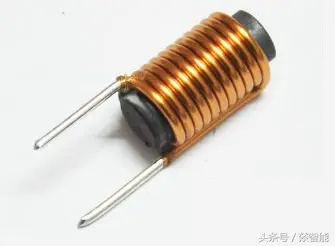

↑ 磁芯外部缠绕漆包线

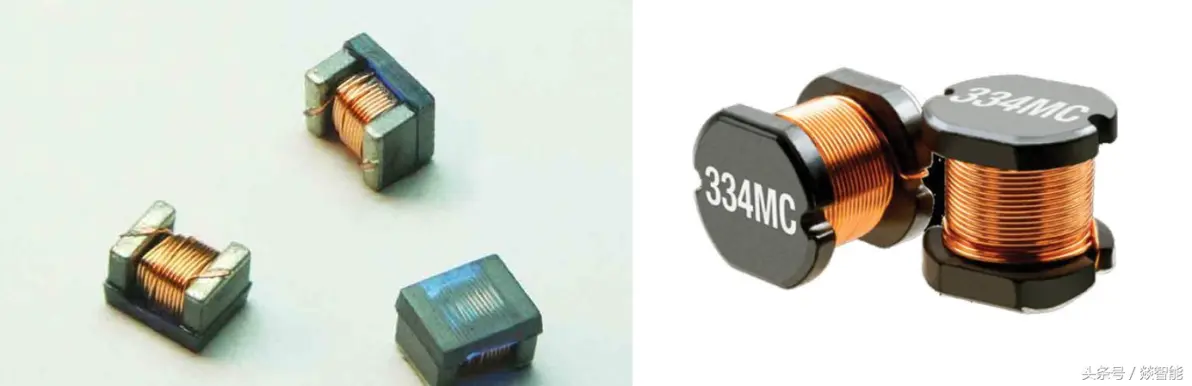

↑ 超小型贴片绕线电感

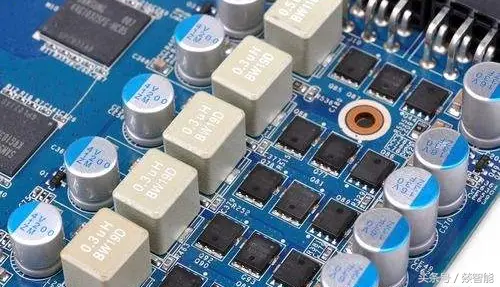

↑ 封闭式绕线电感（灰白色方块）

绕线电感，就是在磁芯周围绕很多圈导线。这个工艺想想就比叠层电感复杂，所以常用的贴片绕线电感最小是0402的封装。小尺寸绕线电感通常用在射频电路上的，结合电容构成滤波器或匹配网络。

为了方便SMT生产的时候被吸嘴吸取，贴片绕线电感需要加一个平整的盖子，这个盖子一般是彩色的。蓝色的居多，也有红色黄色的，一眼看过去和不同电感明显不同。

同等尺寸的贴片绕线电感，比叠层电感贵接近10倍，但是Q值要好不少。Q值高的直接好处是滤波性能更好，很适合在射频电路上使用。

大尺寸的绕线电感一般作为储能器件使用，用于升压或者降压。也是一个磁芯周围绕线圈，但是线要粗很多，用来通过大电流。因感值大、Q值高、电流大，所以体积也要大不少。

如上图所示，有开放式的电感，也有封闭式的。封闭式内部构造和开放式的一样，只不过外面加了一个壳，能够屏蔽一定的电磁泄露。
