//写在前面
作为一名电子爱好者,想必大家都想拥有一把属于自己的PCB直尺吧!PCB直尺在设计PCB电路时也是非常常用的硬件工具。比如在选择电阻、电容、电感以及IC芯片时,务必要知道自己所拥有的电子元器件封装,这样在PCB设计时才不会把封装选错,焊接电路板时才能减少不必要的麻烦,这时PCB直尺就发挥着及其重要的作用。今天就让我给大家DIY一款属于自己的PCB直尺,并将其开源,望大家喜欢!

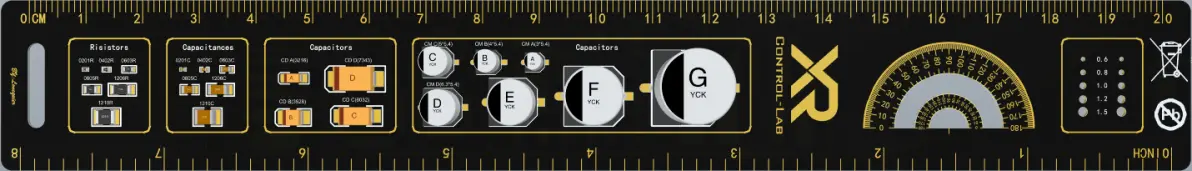

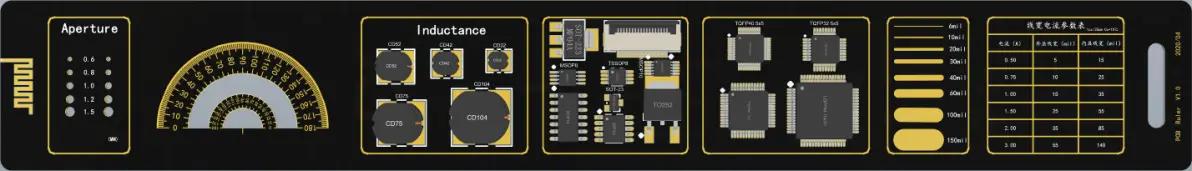

PCB直尺内容
· PCB直尺尺寸定义;
· 常见的电阻、电容、电感、IC封装;
· 量角器设计;
· 过孔以及线宽线宽电流参数表;
· Logo设计;

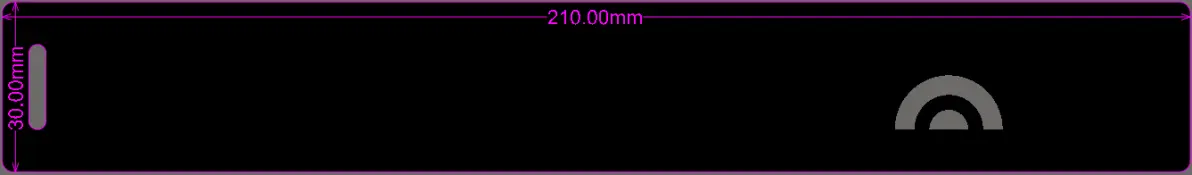

01.尺寸定义

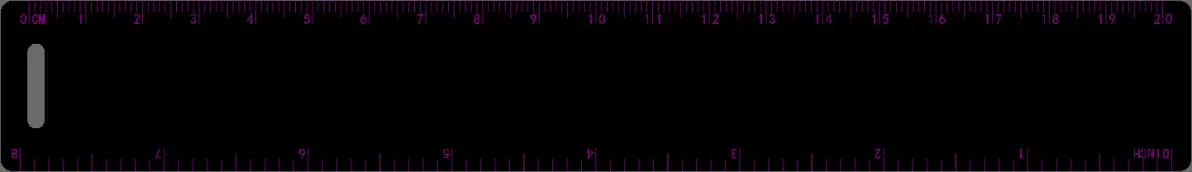

该PCB直尺板框为21cm*3cm,刻度采用cm制和inch制两种排布在直尺的上下两侧,以便于量取使用。在刻度制作时采用移动中的通过X,Y移动选中对象(即快捷键:M+X)进行精确放置刻度。

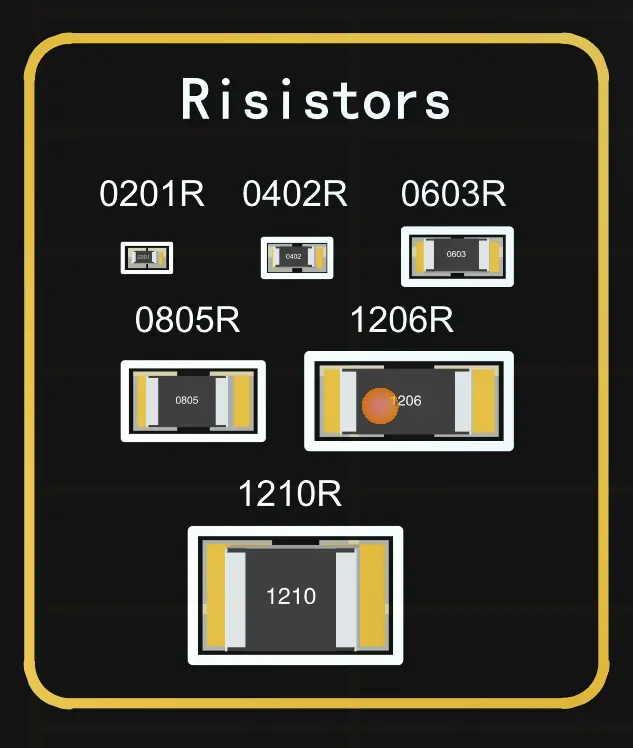

02.常用电阻封装
电阻是对电流产生阻碍作用的电子元器件。电阻的常见封装分为直插和贴片,该PCB直尺放置的为常用的贴片电阻封装:0201、0402、0603(最常用)、0805和1210。

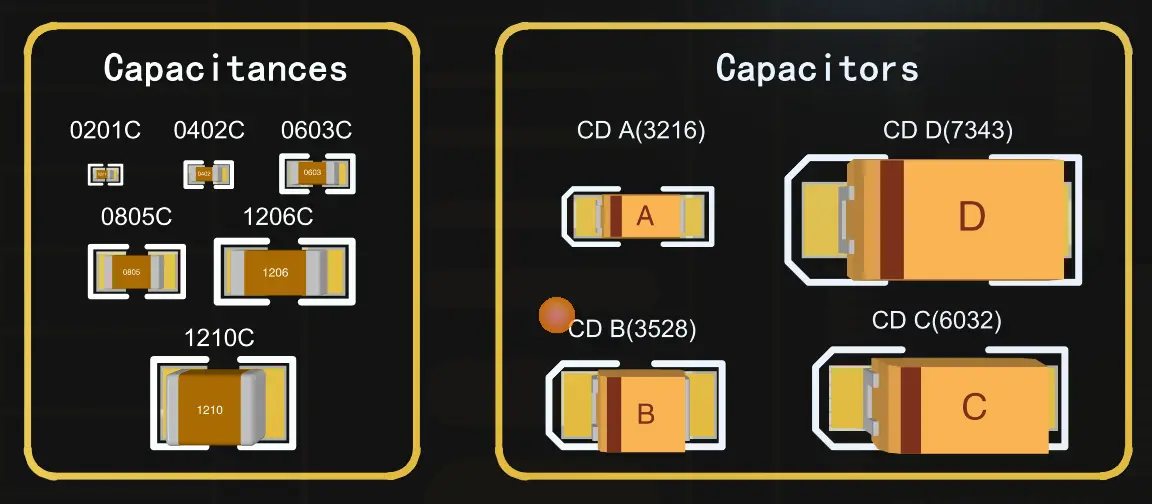

03.常用电容封装
电容是两个相互靠近的导体,中间夹一层不导电的绝缘介质。电容作为一种储能元件具有很好的滤波作用,常用作滤波电容。电容一般分为无极性电容,电解电容和钽电容,该PCB直尺放置的为常用的贴片封装的无极性电容、钽电容和电解电容:
无极性电容:0201、0402、0603(最常用)、0805、1210。
钽电容:
封装尺寸mm封装型号A型3.2*1.6*1.63216,1206型B型3.5*2.8*1.93528,1210型C型6.0*3.2*2.56032,1808型D型7.3*4.3*2.87343,1812型
(元件体标记竖线侧为正极,与二极管相反)
电解电容:A型、B型、C型、D型...直尺表面表明清晰,不再赘述。
(元件体黑色标记侧为负极,与二极管相同)

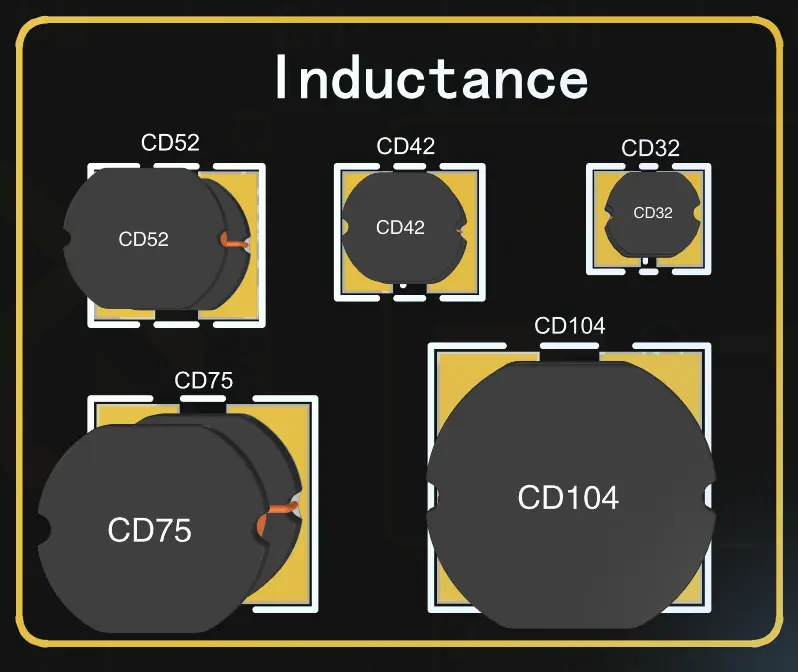

04.常用电感封装
电感是能够把电能转化为磁能而存储起来的元件。电感一般分为贴片电感、工字电感、磁片电感、插件电感等,该PCB直尺放置的为常用的贴片工字电感封装:CD32、CD42、CD52、CD75、CD104。(CD表示工字电感)
05.量角器设计

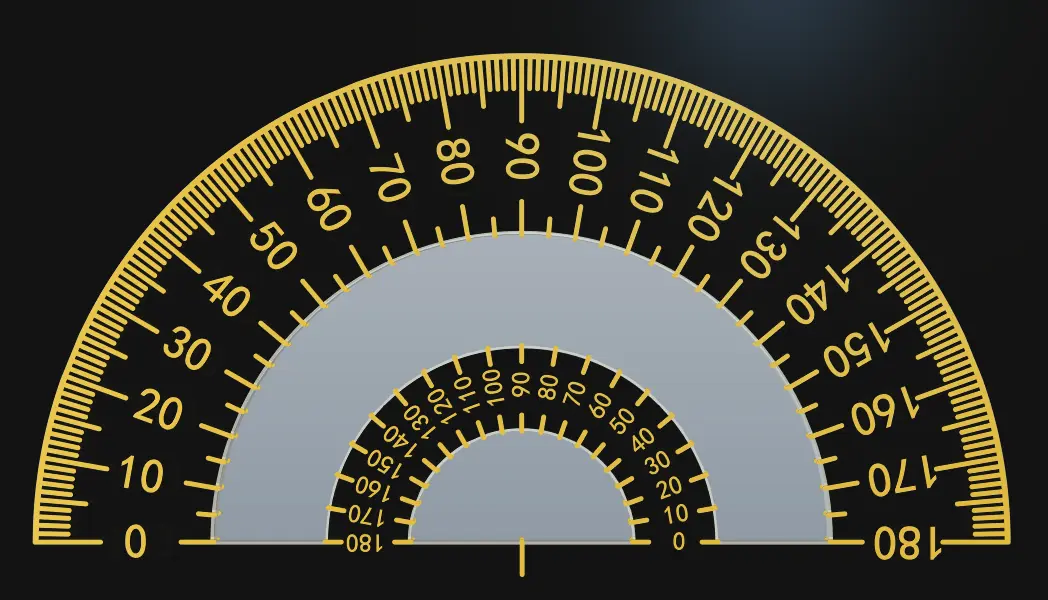

量角器的刻度主要采用特殊粘贴-阵列粘贴(快捷键:E+A)精确放置。为了方便使用,我将两环刻度之间进行了挖槽(在Keepout层绘制槽的边缘,选中后按快捷键T+V+B),这样能够更加精确的量出角度。

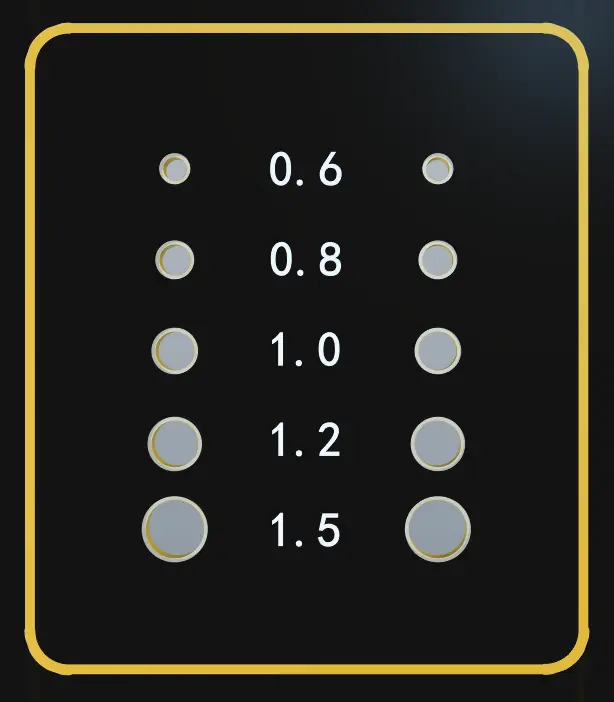

06.过孔
过孔用于连接各层之间的印制电路。过孔一般遵循外径=(内径*2±2mil)的原则,这样能够使信号更好的传输。该直尺放置了0.6mm、0.8mm、1.0mm、1.2mm和1.5mm的过孔。

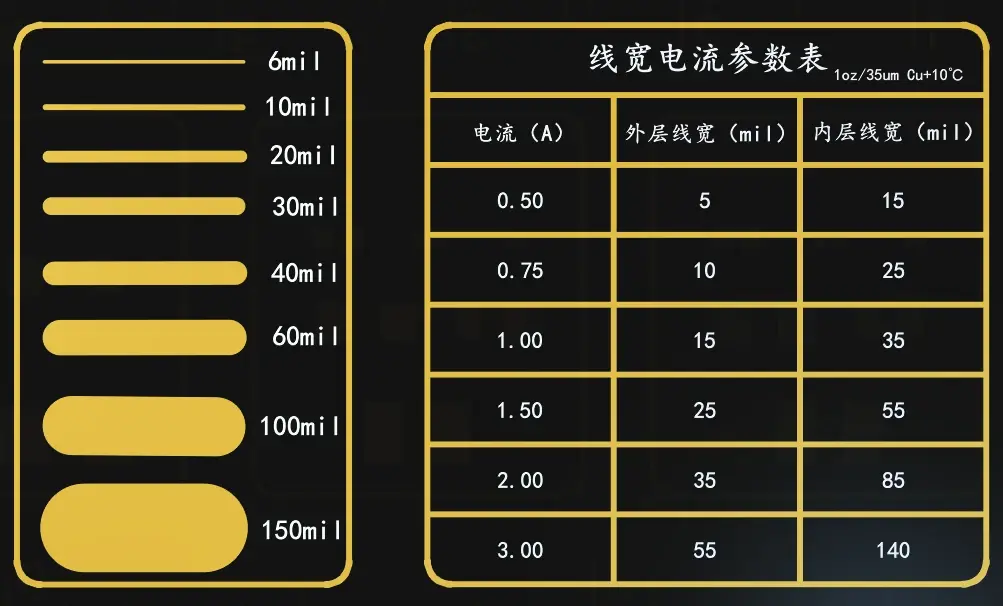

07.线宽及对应电流参数表
线宽的大小与过流能力的强弱相关。在PCB走线中一般采用增大线宽或开窗镀锡来增大过流能力。该线宽参数表在PCB一般工艺制造下的估值参数表。
08.Logo添加
在即将制造完自己心爱的PCB直尺时,想必大家一定想添加自己喜欢的Logo和自己的签名。添加logo我主要用了Altium运行脚本的强大功能,如果你也想拥有自己的logo,那就赶快关注公众号,回复关键字“logo脚本”,获取脚本吧!
本文基于AD21制作
开源内容END
Logo脚本:
关注公众号回复关键字:logo脚本
PCB信仰直尺:
关注公众号回复关键字:PCB信仰直尺
大家可以基于我的制作,添加自己的创新,成为属于自己PCB信仰直尺。
