‌Solidworks古建筑逆向设计探索‌

这是我三年前做的玩意了，当时是公司打算弄一个研学项目，找的当地有特点的古建筑，然后做模型逆向比例缩小，给小孩们体验古建卯榫结果的拼装，然后就地选的西溪南的绿绕亭

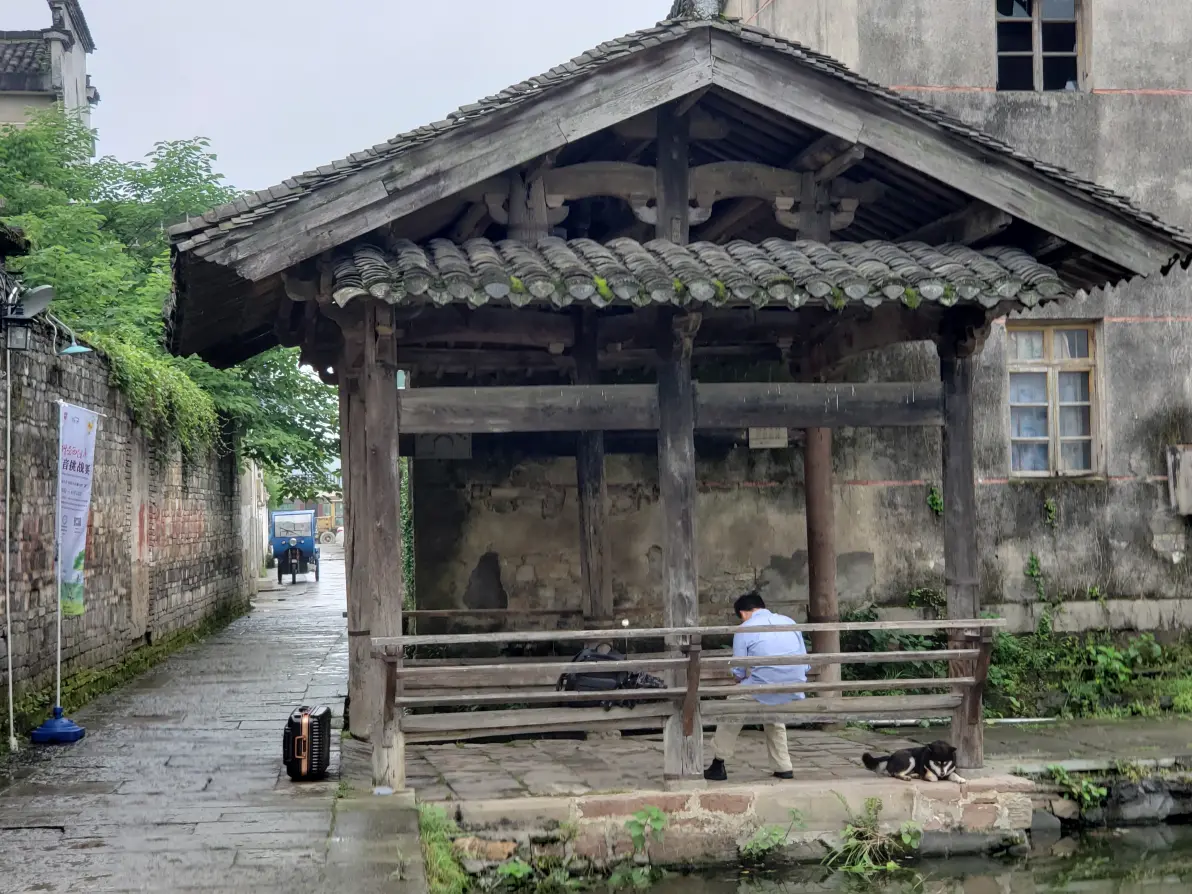

西溪南绿绕亭

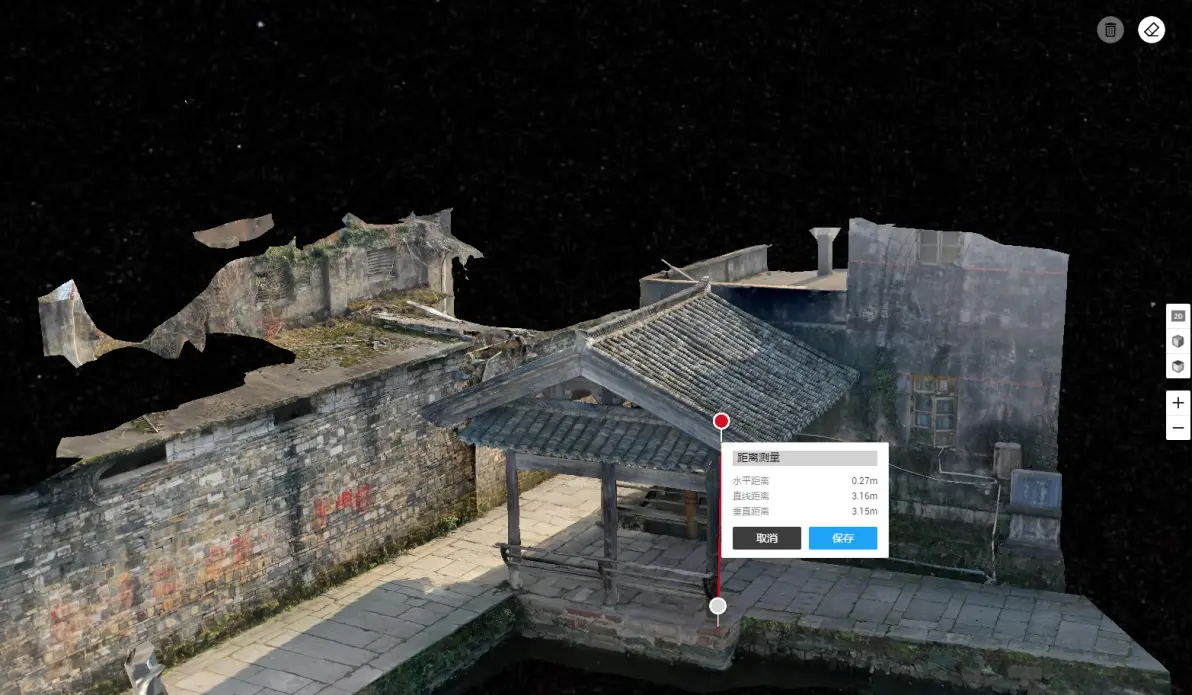

摄影测量模型

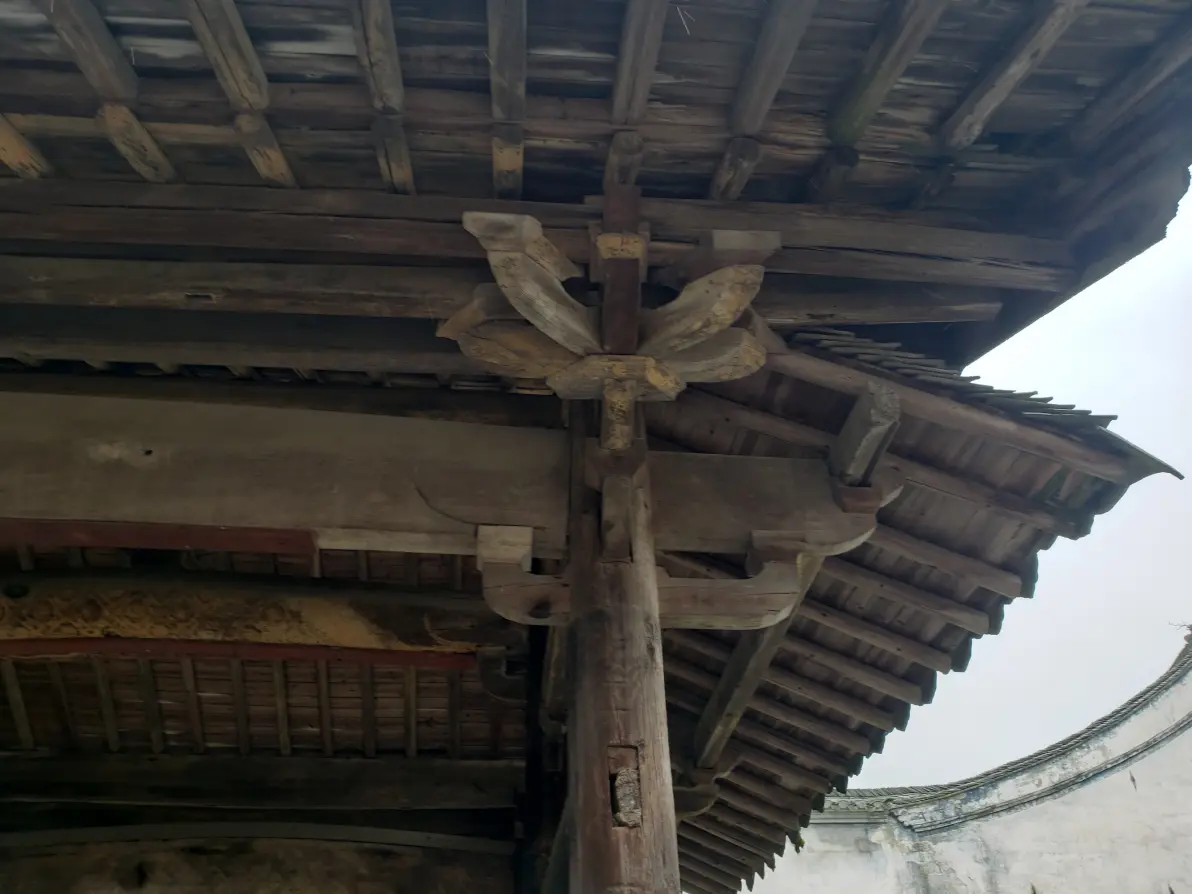

米字拱

当时这个米字拱是我觉得最有特点的，在做模型的时候拼装结构肯定得保留

米字拱

solidworks装配完的模型

当时我模型做了两三天吧，真的是都没合过眼

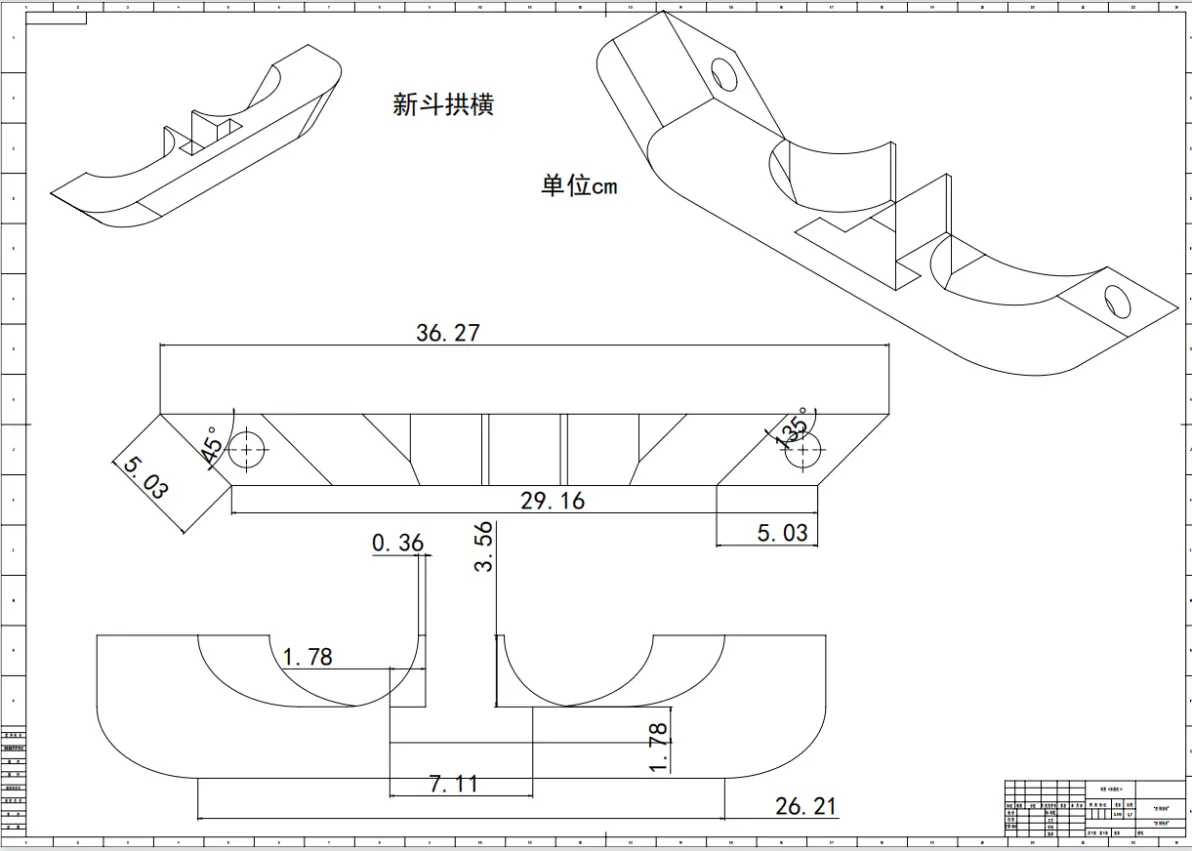

后面缩比转成可加工图纸

图纸

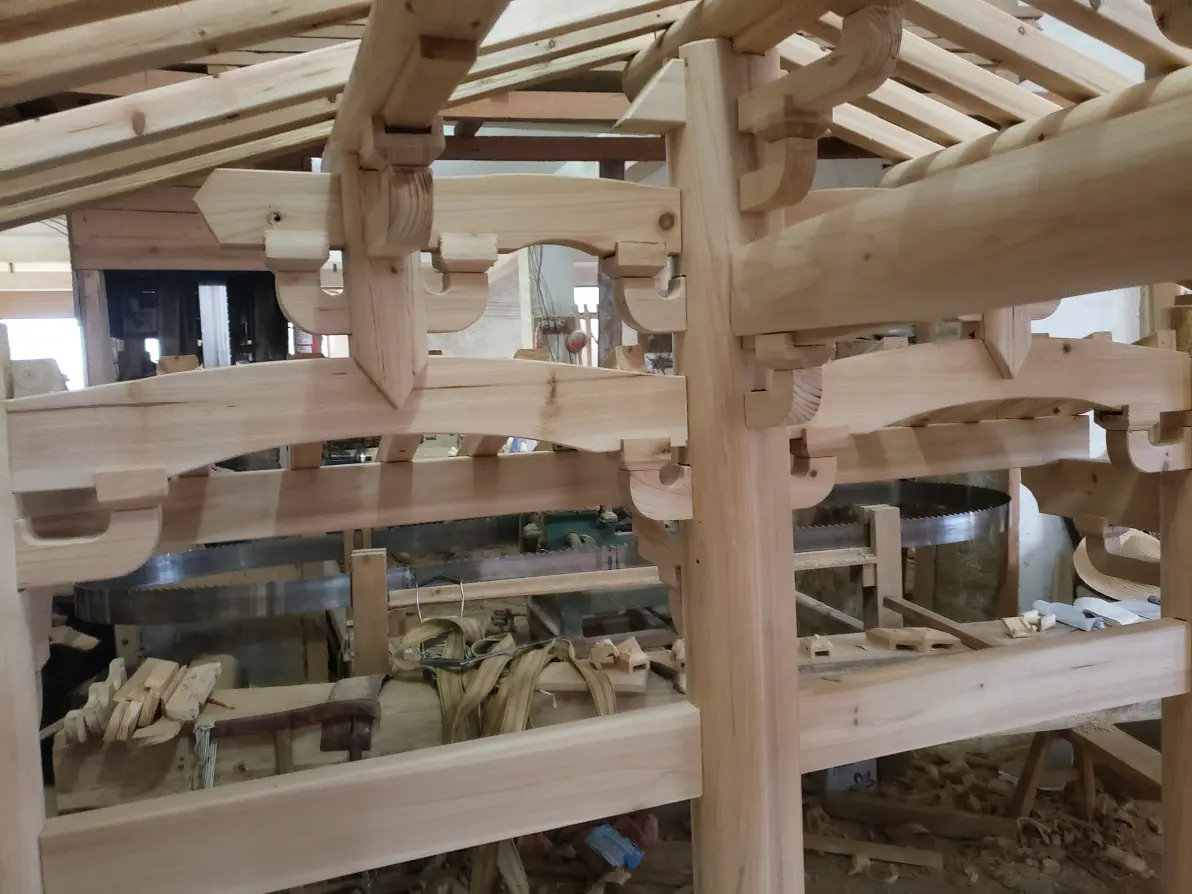

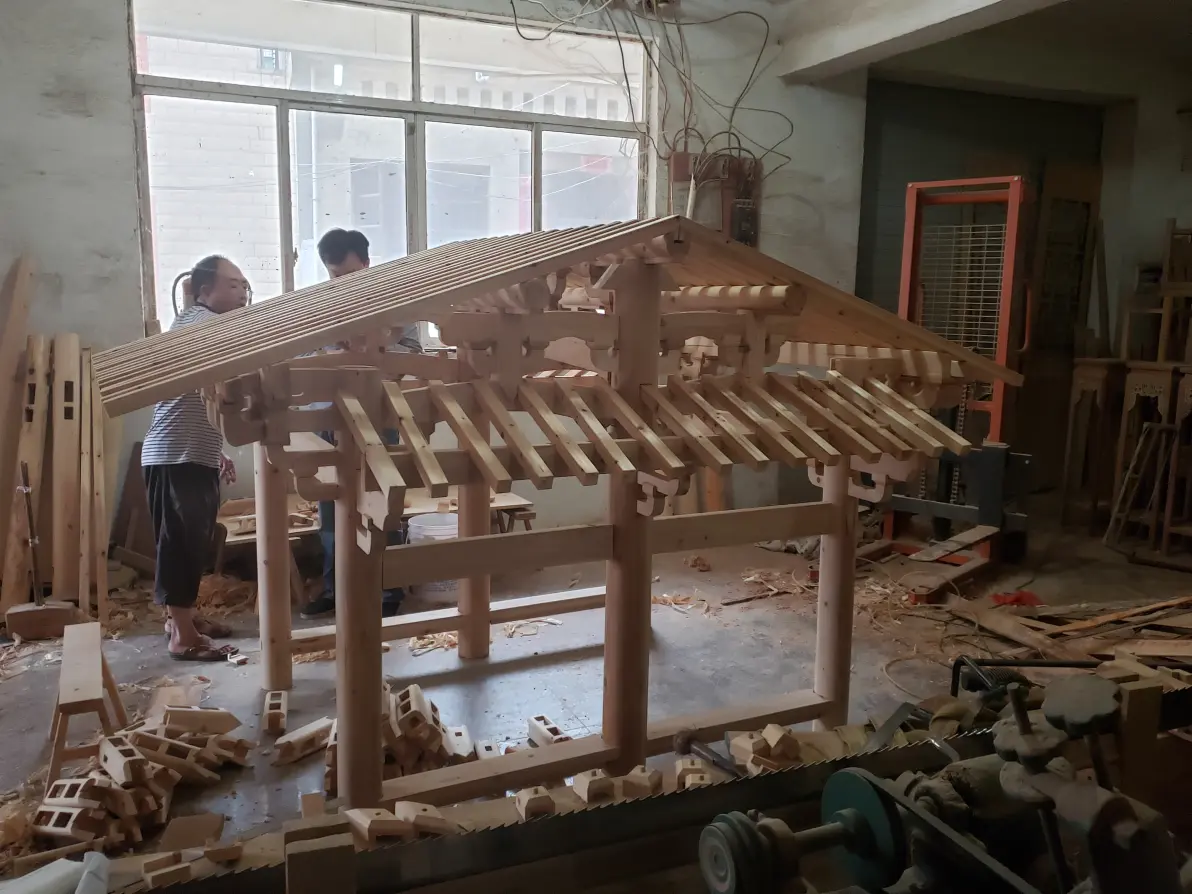

后面找了家具工厂加工的

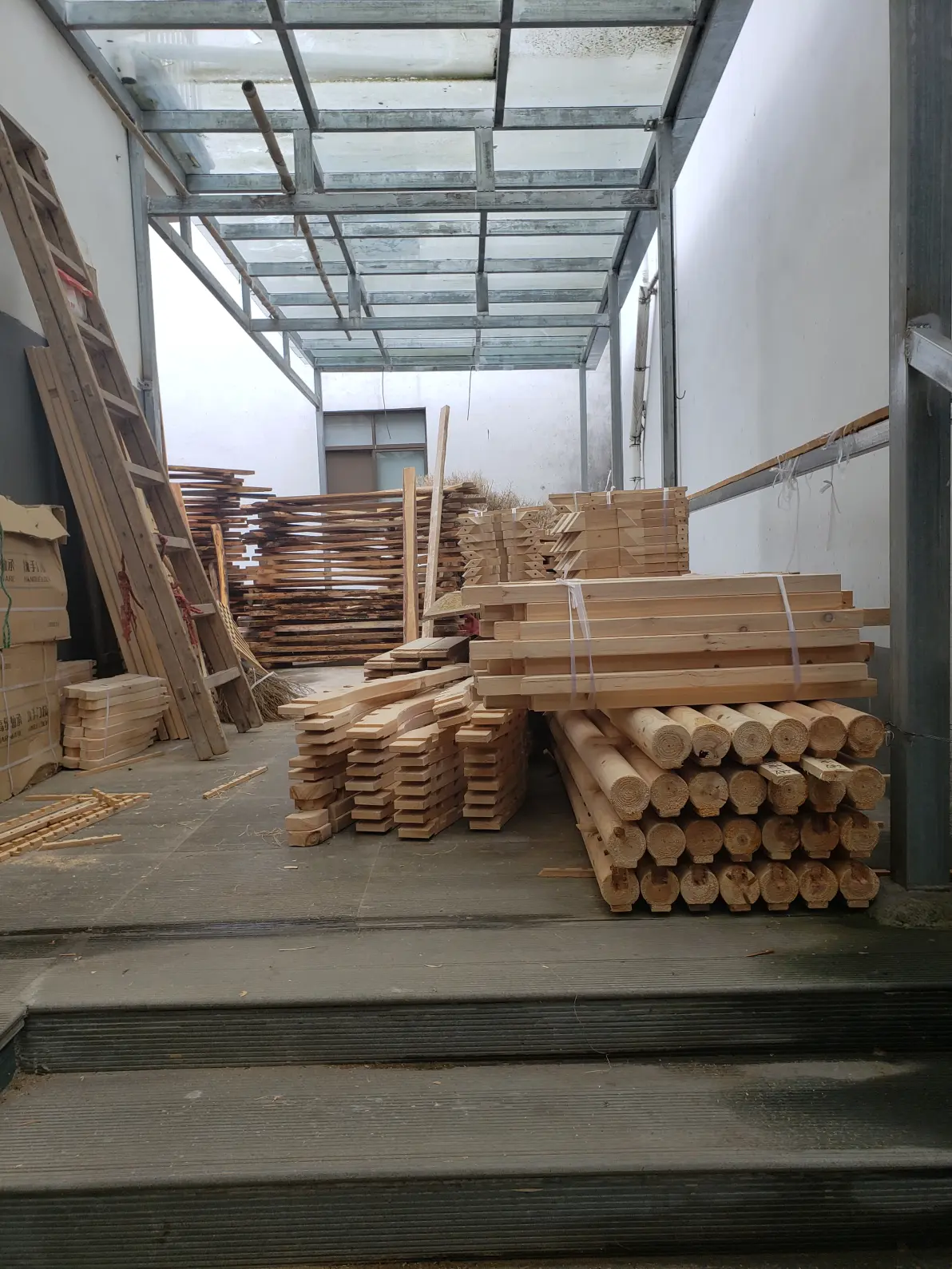

10套零件

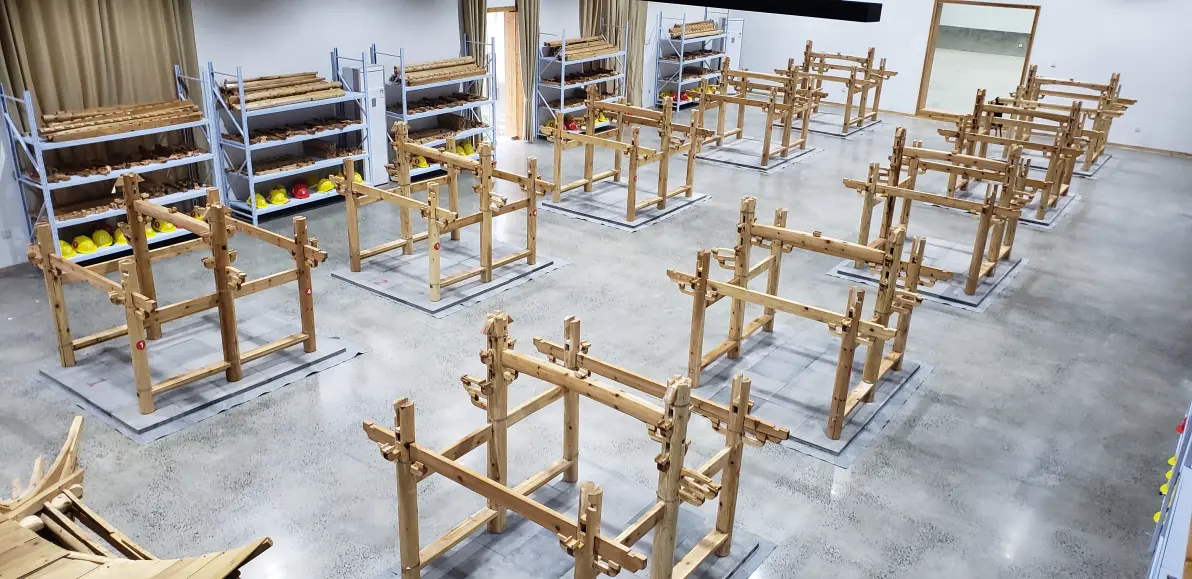

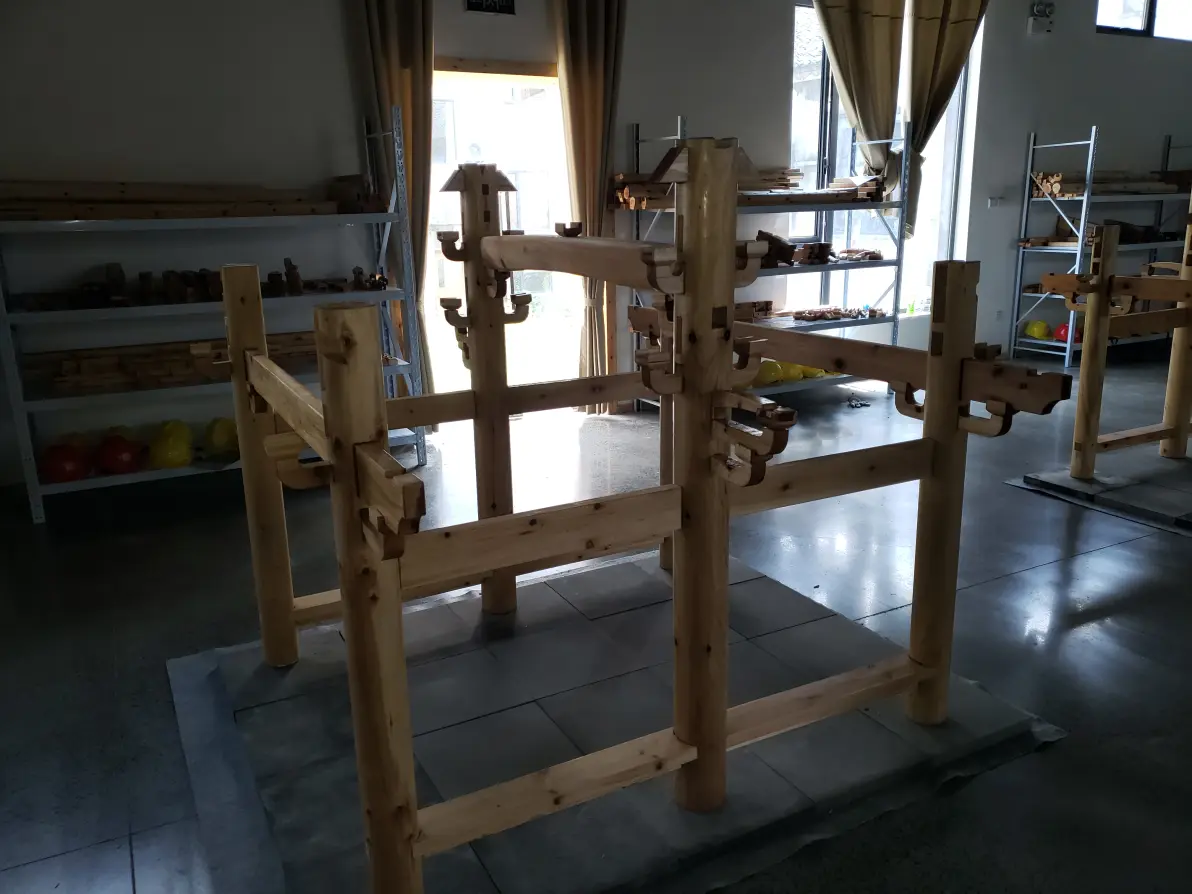

后面拖回西溪南，组装个框架，因为小孩嘛个子都没立柱高，就先给弄好，当然是有说明书的

前面黑衣白鞋的是我

零件也分类码好

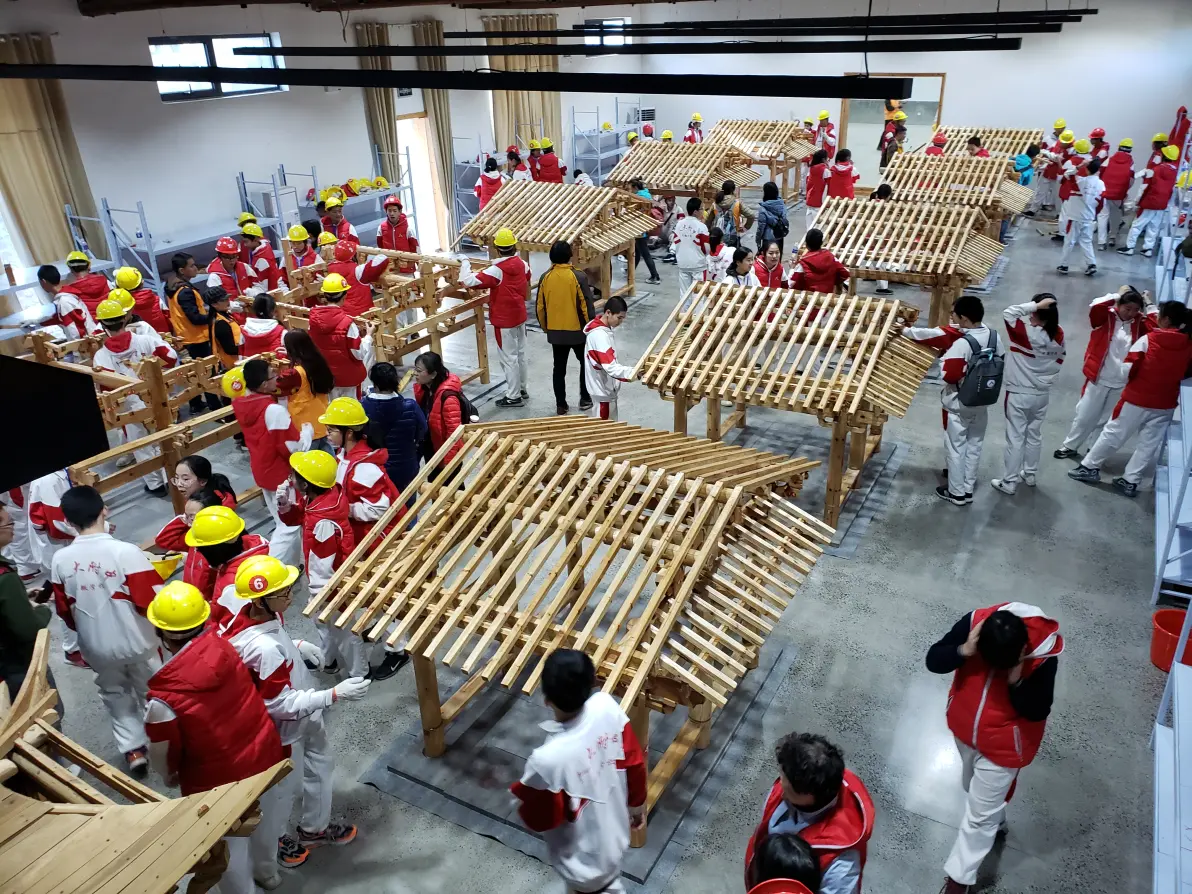

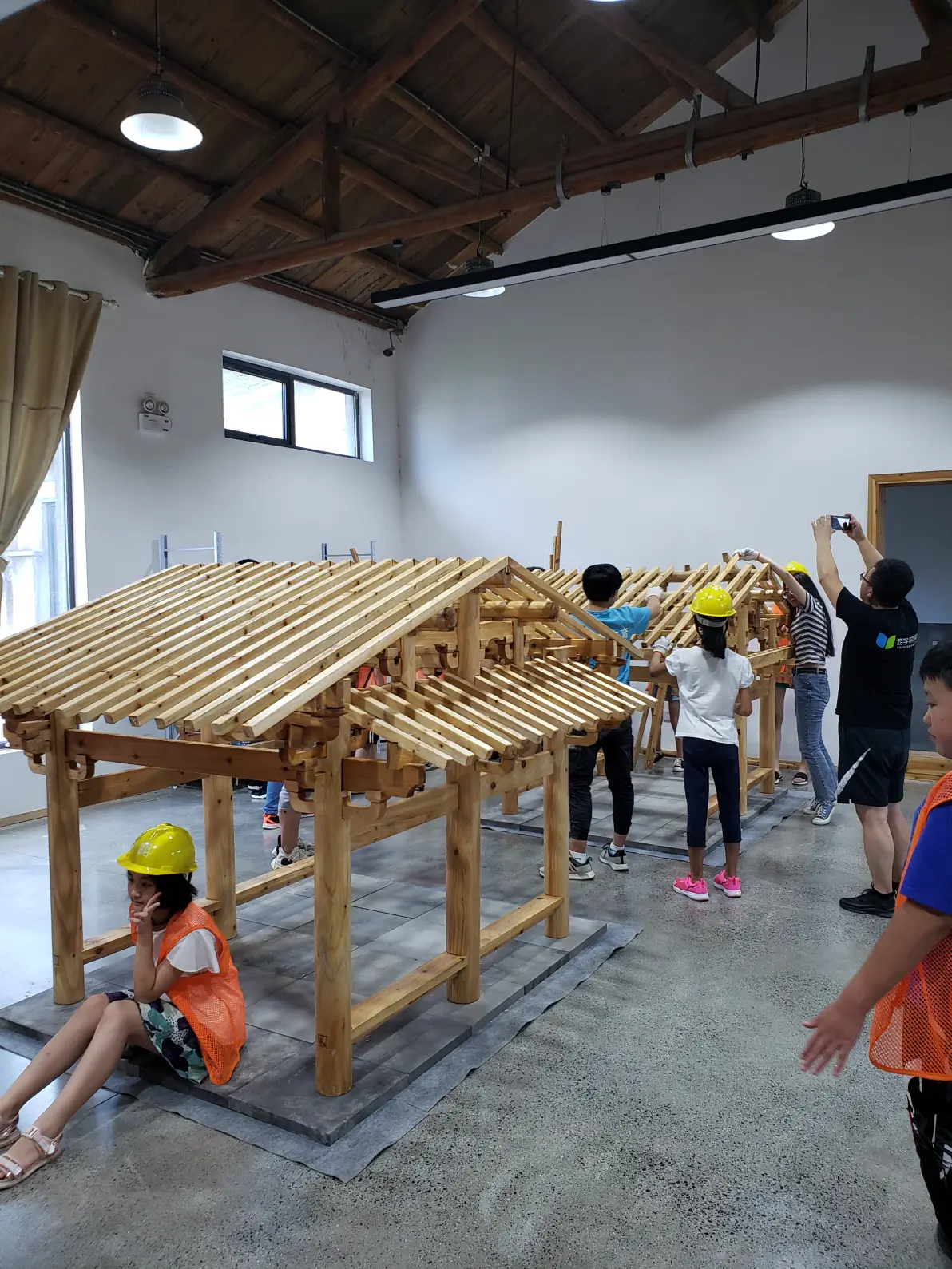

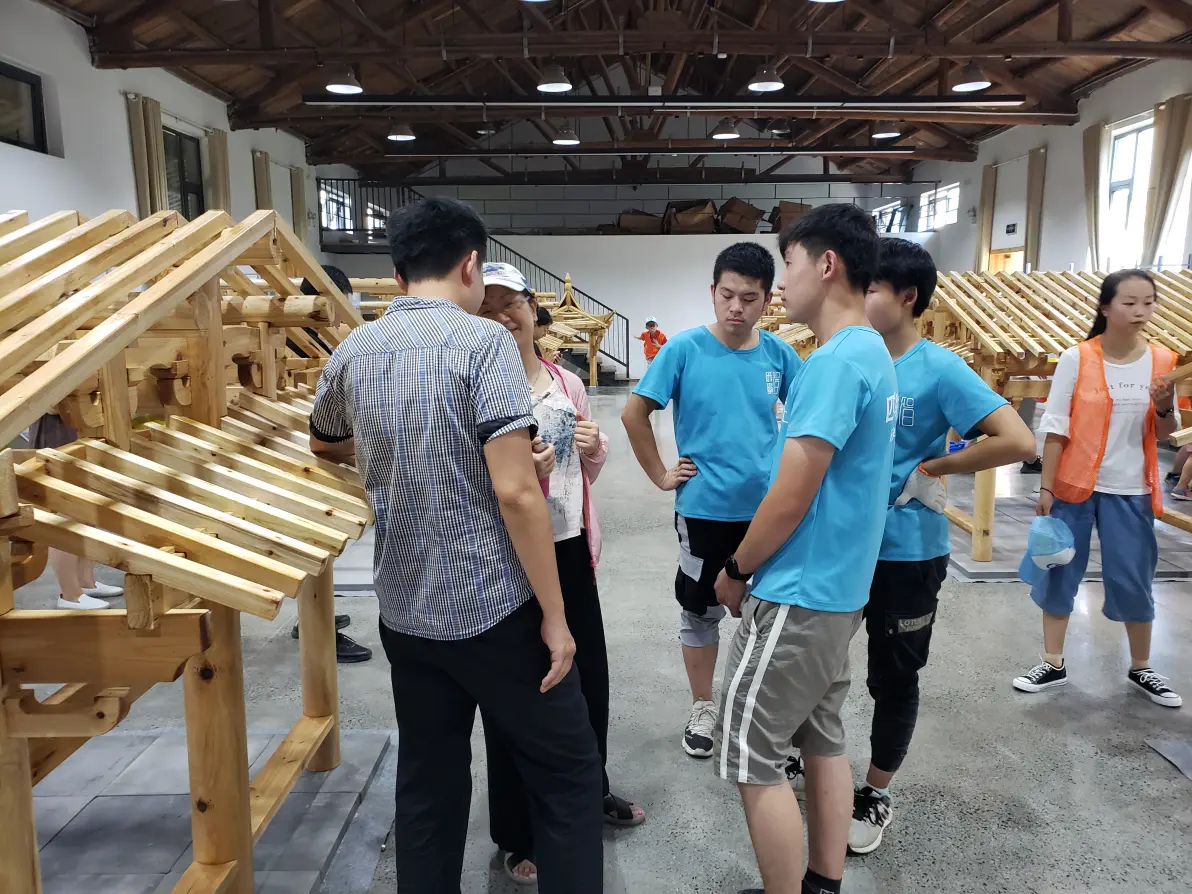

学生进场

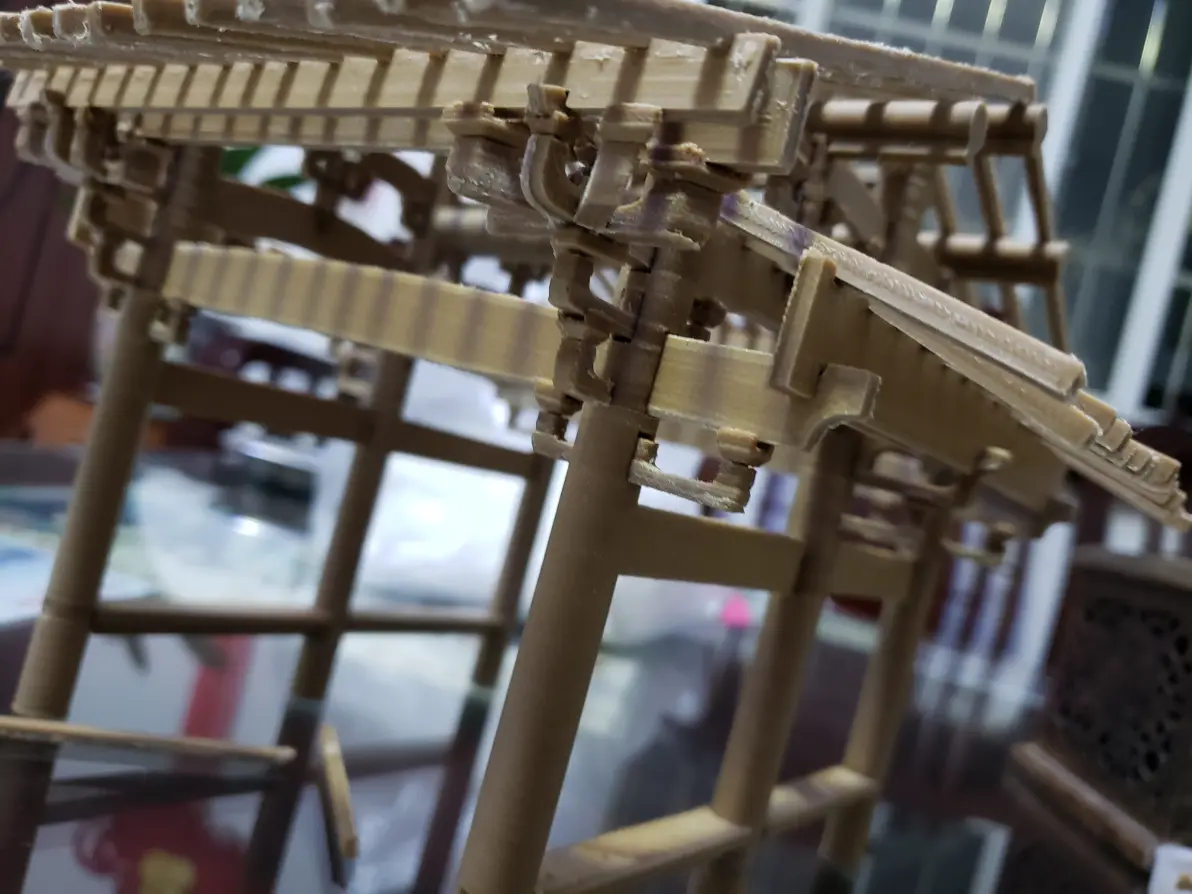

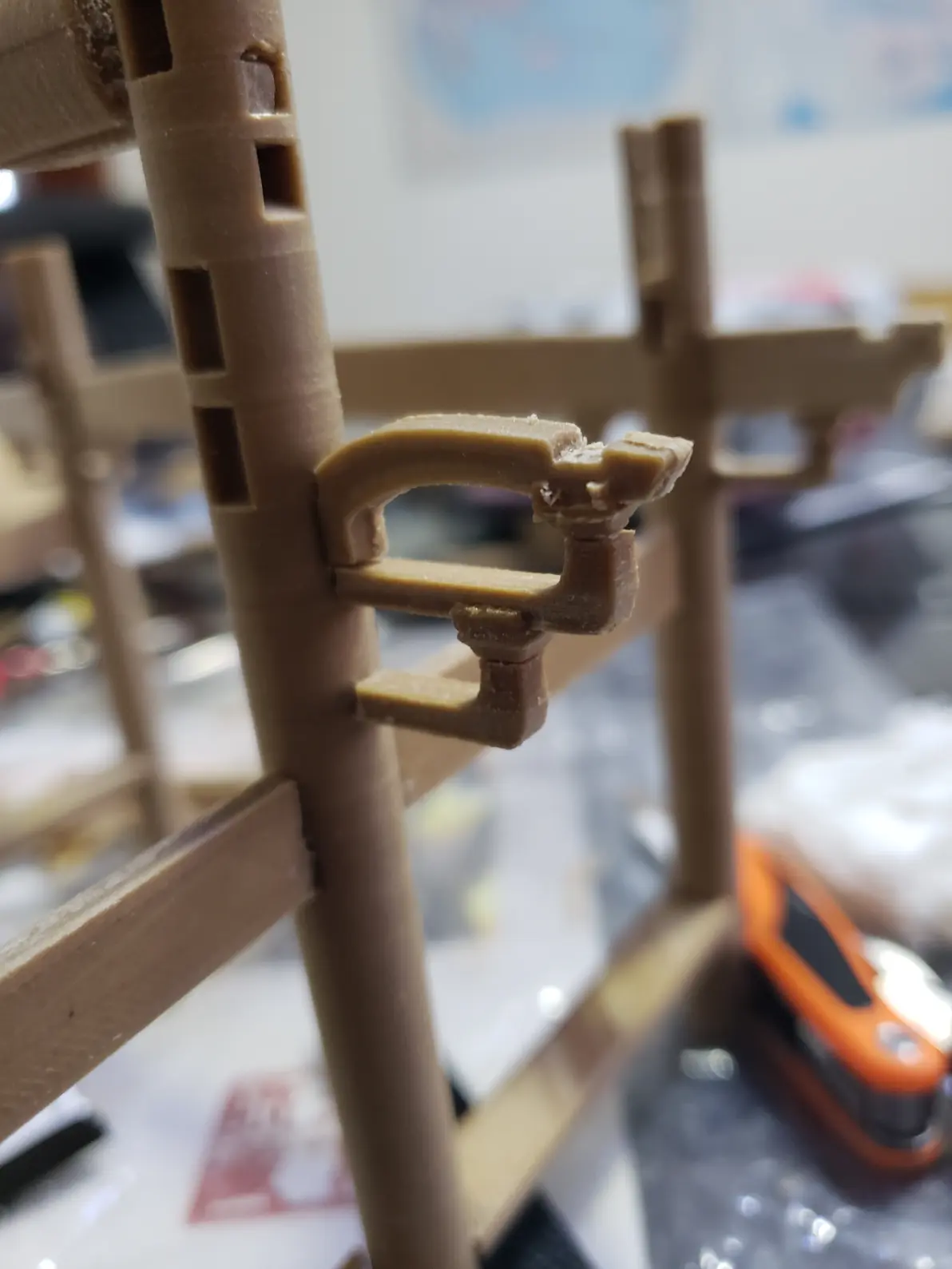

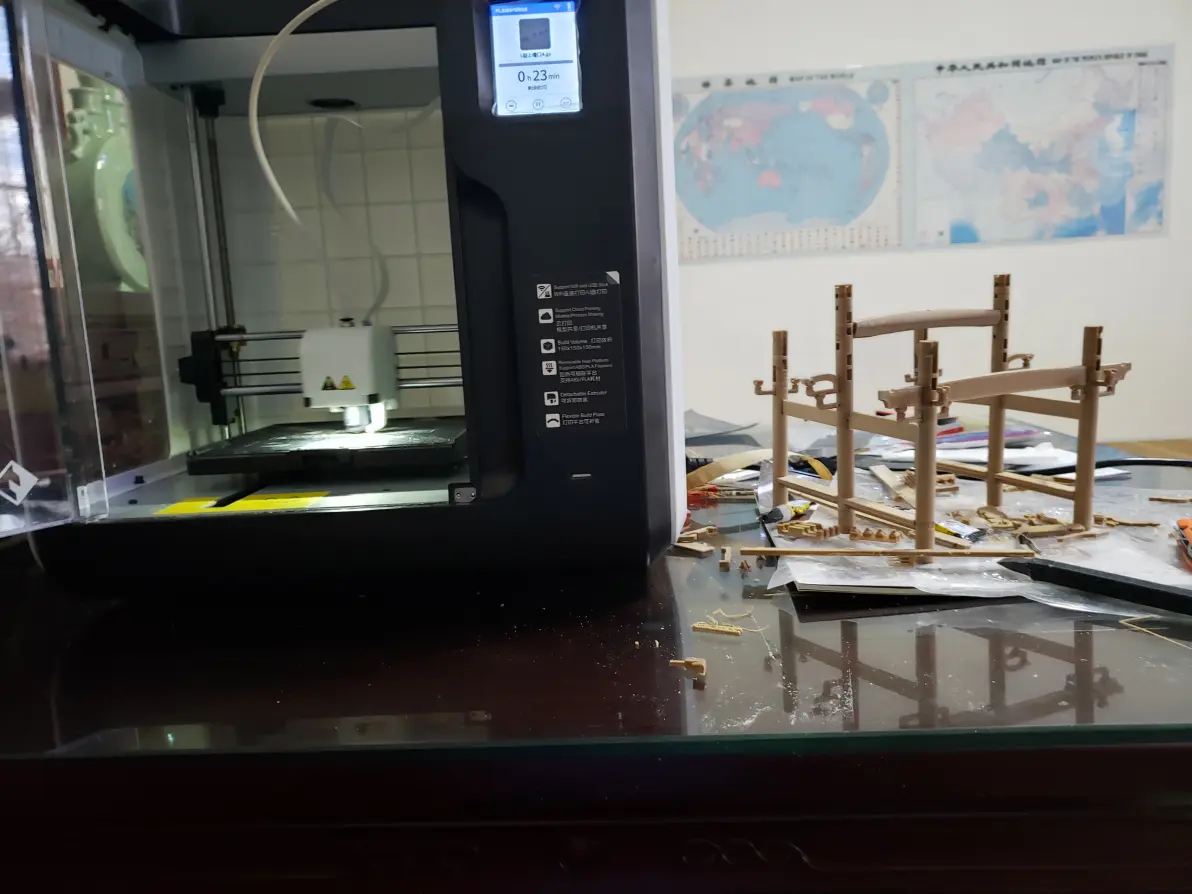

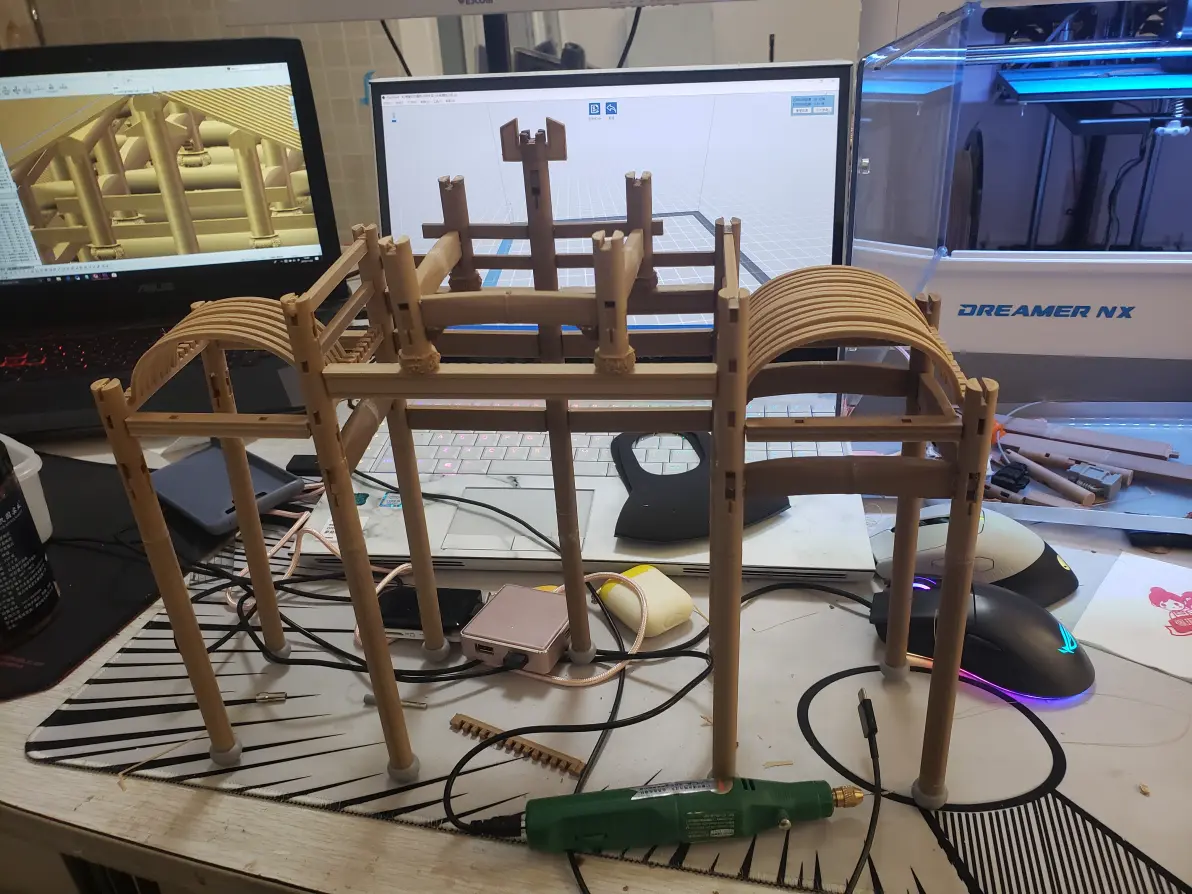

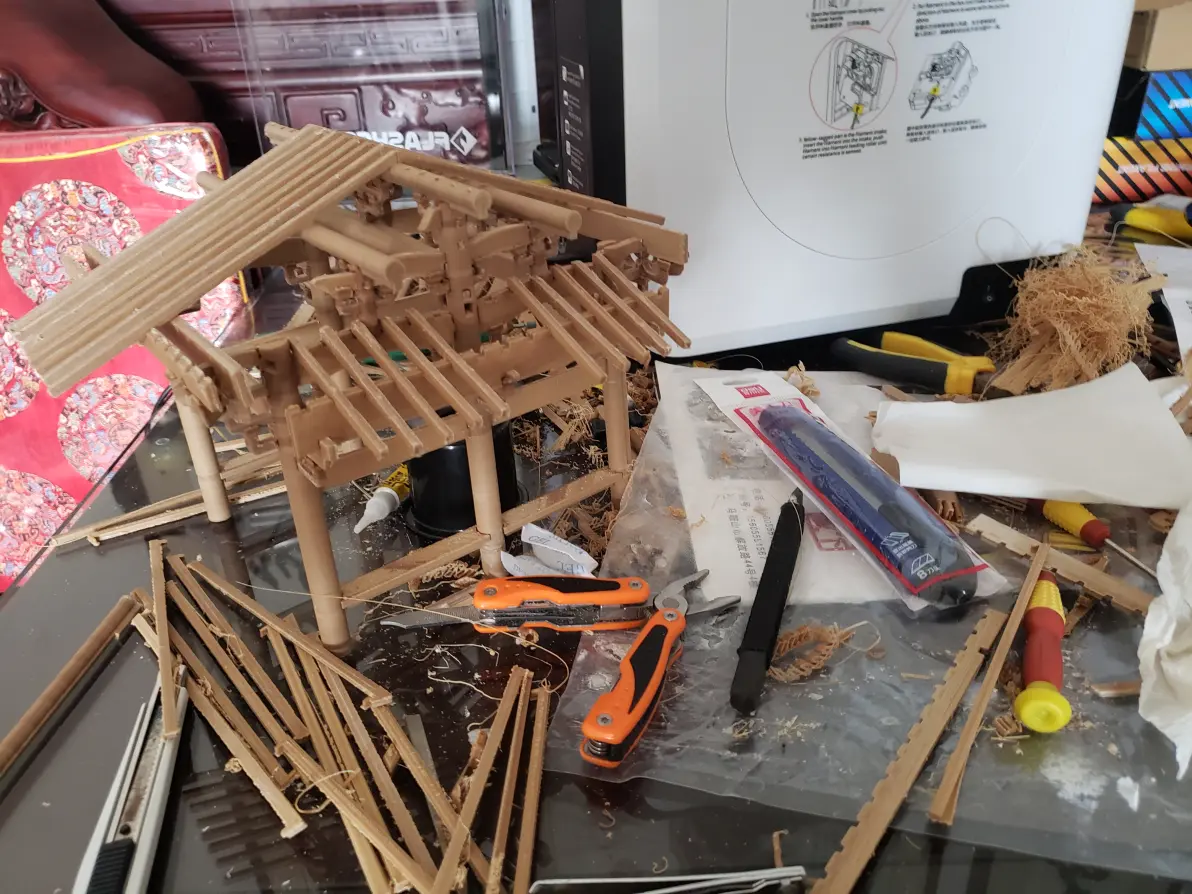

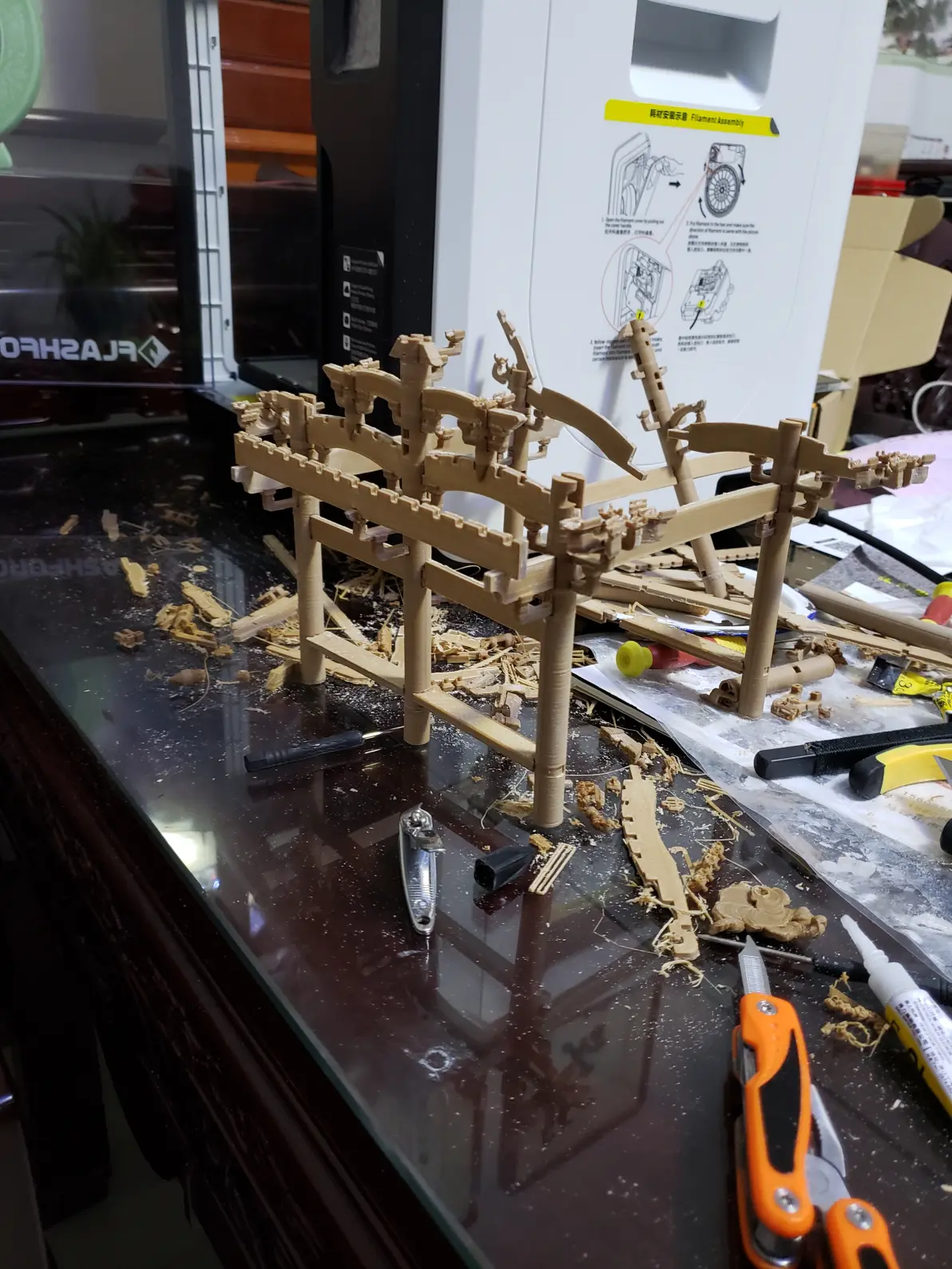

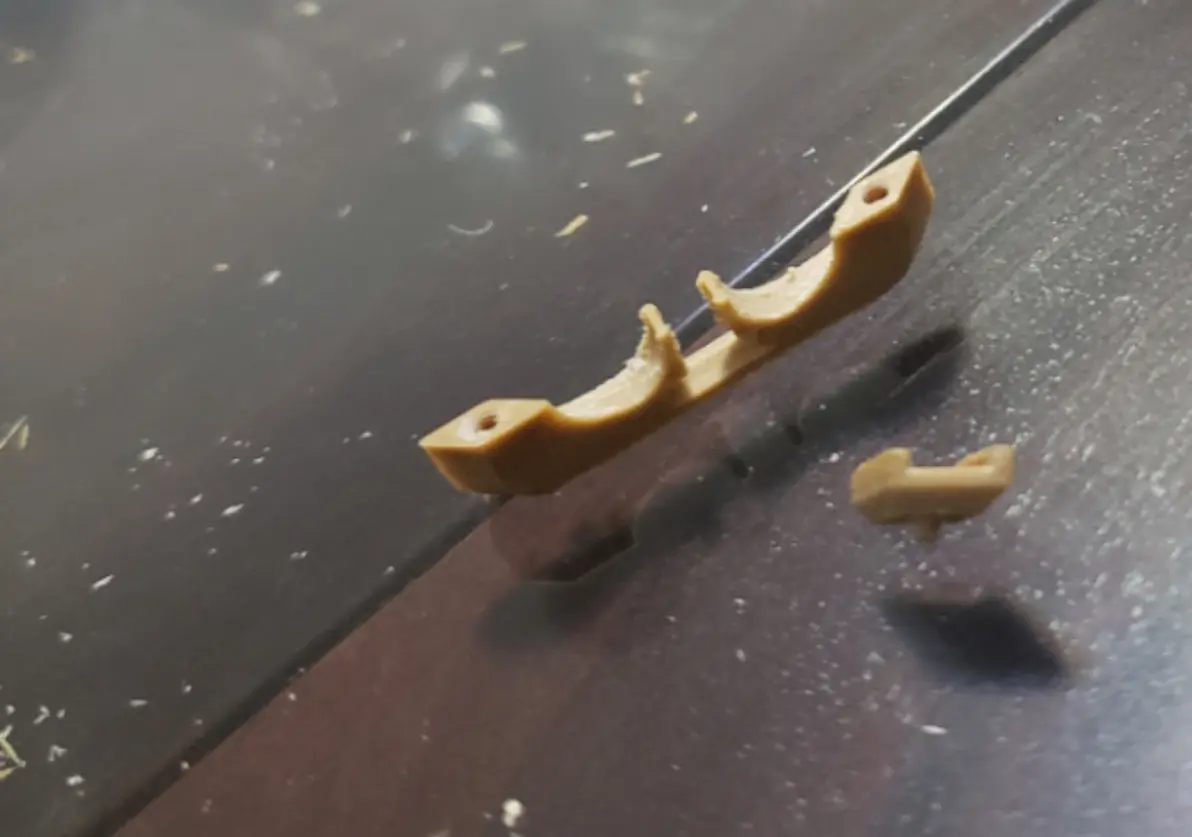

后面在家没事也缩比做了个桌面版的

后来上大学了嘛，就被专业课老师拿去当教具了，全体没有用胶水固定，每个零件都是可以反复拆装的，后面其实也做了个祠堂的，后面这个项目没做，我也上学了，就弄了个半成品，以后闲下来我也会继续做

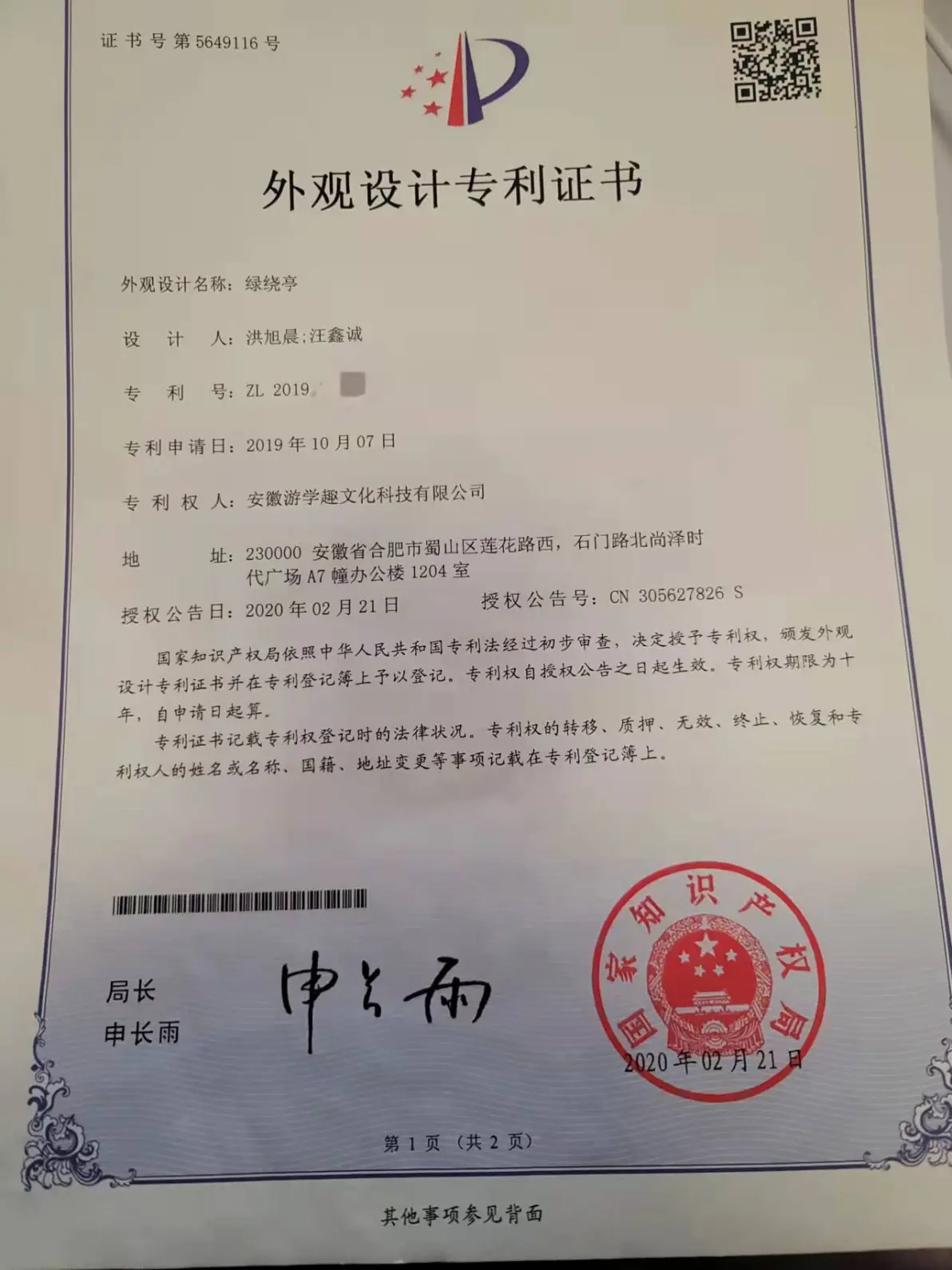

绿绕亭模型外观专利

祠堂模型外观专利
