SolidWorks 2024：详图/工程图新功能解析

千呼万唤始出来，你是否跟我们一样期待SOLIDWORKS 2024的新功能呢，SOLIDWORKS 2024将在11月下旬开始上线！这是一项重要的更新，让我们一起来关注吧！今天，微辰三维带大家详细了解SOLIDWORKS 2024新功能之一：出详图/工程图的功能的具体使用情况。 1、保持尺寸链共线

即使标注的空间有限，在新版本中也可以确保尺寸链保持共线。当尺寸文本和箭头重叠时，可以选择合适的选项。 要在尺寸文本重叠时保持尺寸链共线： • 单击工具>选项>文档属性>尺寸>线性>尺寸链； • 在共线选项下，选择空间有限时自动偏移文本； 要在箭头重叠时保持尺寸链共线： • 单击工具>选项>文档属性>尺寸>线性>尺寸链； • 在共线选项下，选择当箭头重叠时，自动将箭头端替换为，并指定选项： ◑ 点。用点替换箭头； ◑ 斜线。用斜线替换箭头； 2、覆盖尺寸

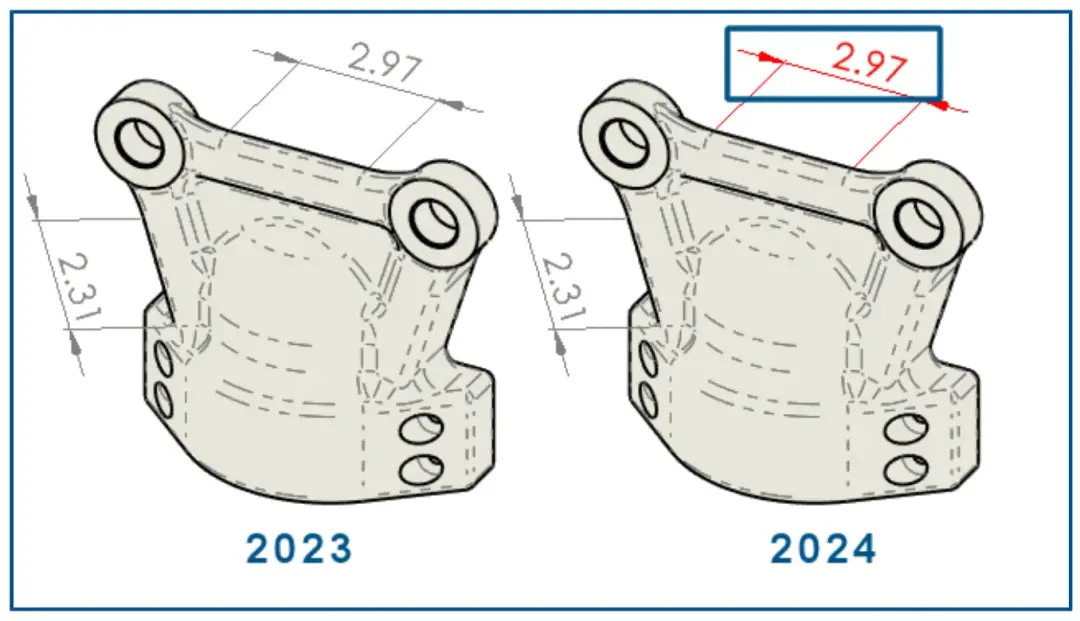

可以选择自动更改覆盖尺寸的颜色在以往的版本中须单击每个尺寸并查看其属性才能查看覆盖 • 使用自动覆盖尺寸的颜色： ◑ 自动更改覆盖尺寸的颜色指定颜色，请单击工具>选项>系统选项>颜色。在颜色方案设置下，编辑工程图，覆盖尺寸的颜色；显示颜色，请单击工具>选项>文档属性>尺寸，然后选择以不同颜色突出显示覆盖尺寸； • 将覆盖尺寸值恢复为其原始值 ◑ 右键单击覆盖尺寸，然后选择恢复原始值； 3、重新附加悬空的尺寸

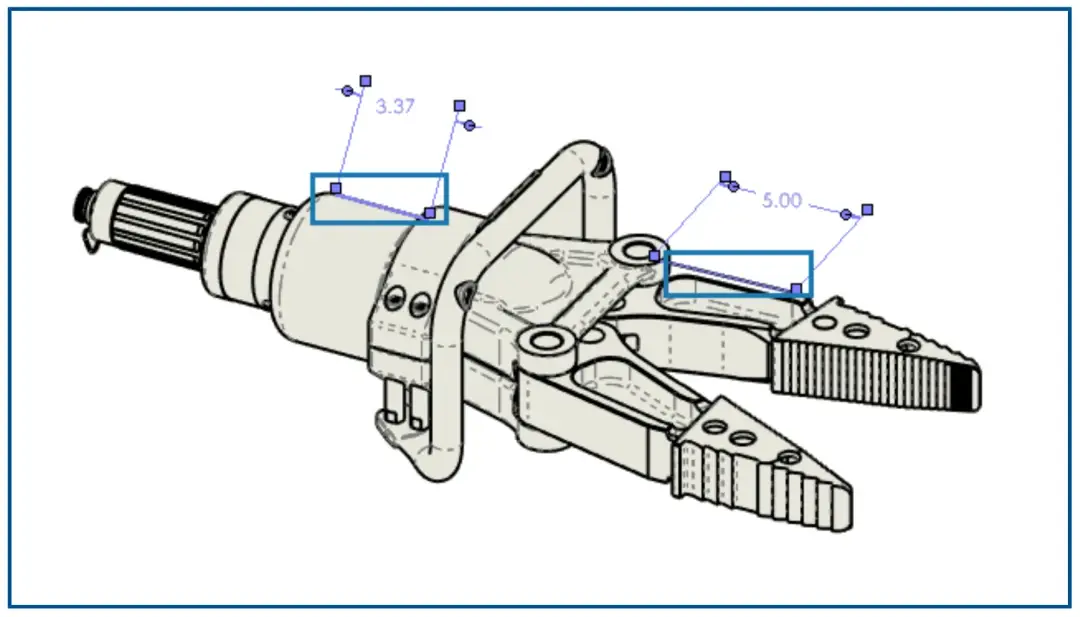

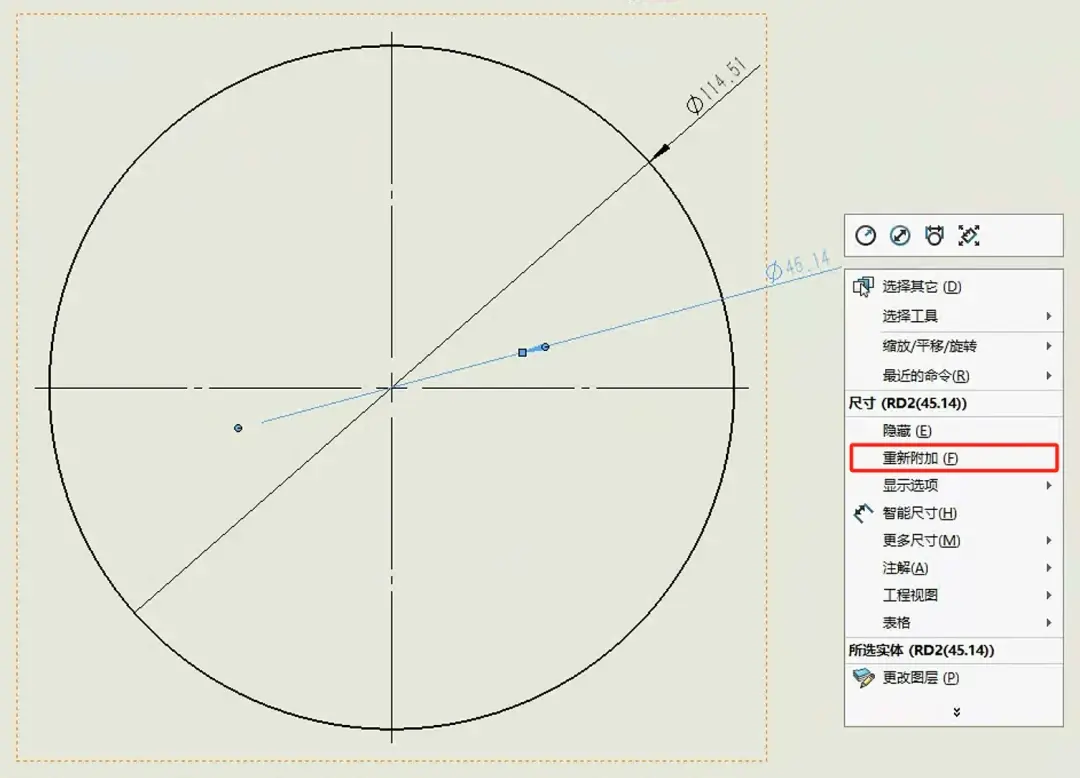

可以通过一种加强流程可靠性的方式重新附加悬空的尺寸。您可以重新附加不以相同方式悬空的尺寸。 重新附加悬空的尺寸： • 右键单击悬空的尺寸，然后单击重新附加。SOLIDWORKS在第一条延伸线上用X突出显示悬空点； • 在模型上选择一个点以将悬空点重新附加到模型。悬空点会重新附加到新选择。SOLIDWORKS在下一条延伸线上用X突出显示悬空点； • 在模型上选择一个点以将悬空点重新附加到模型。空点会重新附加到新选择；注意：此功能暂不支持的特征有导入的尺寸、DimXpert尺寸、尺寸链、对称线性直径尺寸、路径长度尺寸。 4、从平板型式DXF文件中排除隐藏草图

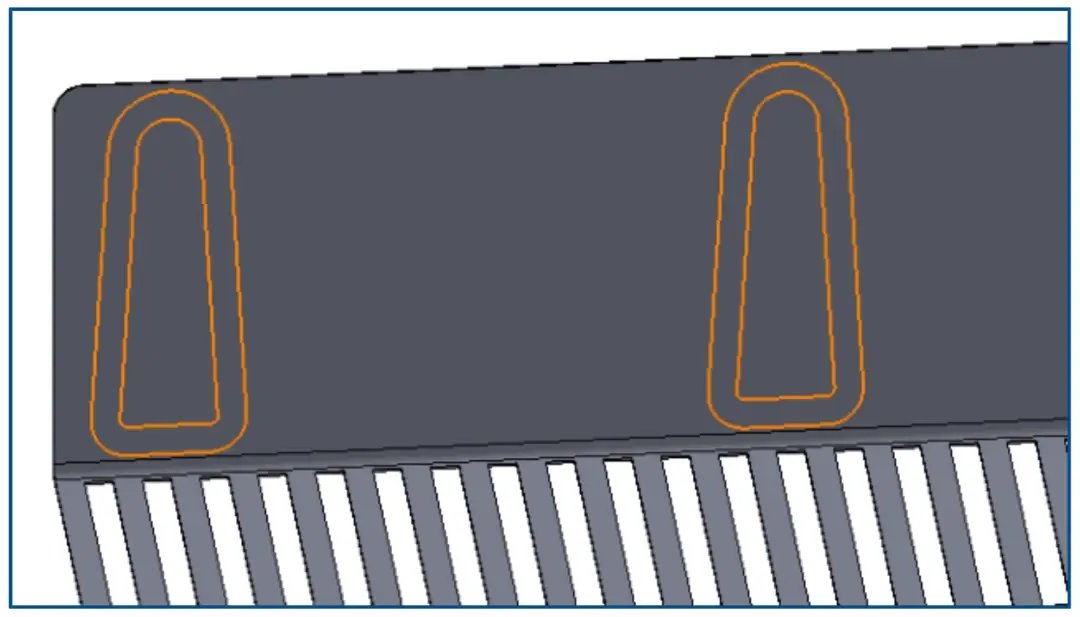

在DXF/DWG输出PropertyManager中，将钣金平板型式导出为.dxf文件时，您可以排除隐藏草图 从平板型式DXF文件中排除隐藏草图： 在PropertyManager中： • 在导出下，选择钣金； • 在要输出的实体下，选择草图，然后在草图下选择排除隐藏的草图； 5、突出显示参考的单元

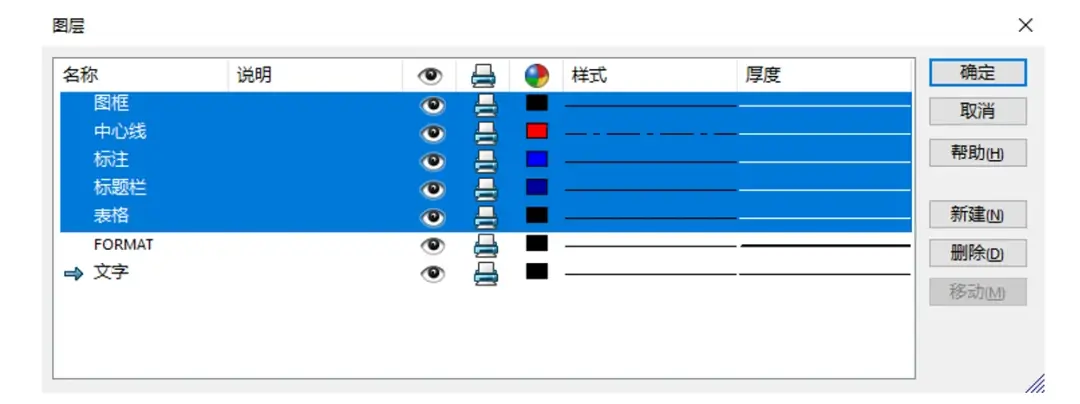

选择尺寸时，也可以突出显示关联单元，突出显示参考的单元： • 单击工具>选项>文档属性>出详图； • 选择在参考尺寸选择中突出显示关联单元；注意：此功能暂不支持以下尺寸，DimXpert或草图尺寸，比如角度运行尺寸和纵坐标尺寸、装饰螺纹线、特征尺寸(F)、侧影轮廓边线端点的阻挡突出显示、断开视图和出详图模式旧尺寸的参考边线或点被阻挡。 6、“保持”链接到属性”对话框打开
