UG/NX厨具建模：刮丝器模型绘制教程

现在换季时节，小伙伴们多吃瓜果蔬菜，我们在家做菜就要下厨房就要切菜，经常做饭的小伙伴切菜功夫肯定了得，如果不会做饭的小伙伴想吃土豆丝该如何处理呢？这时候就需要一个刮丝器了，今天我们来用UG绘制一个刮丝器，一个简单的厨房小工具！

建模过程：

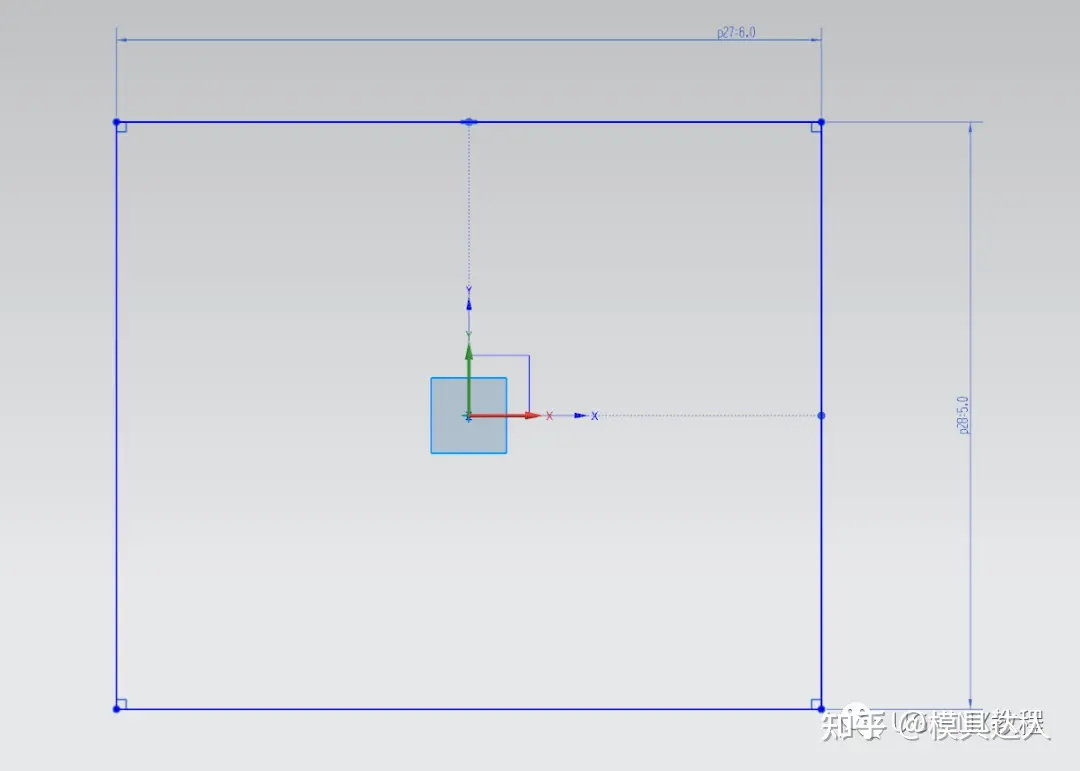

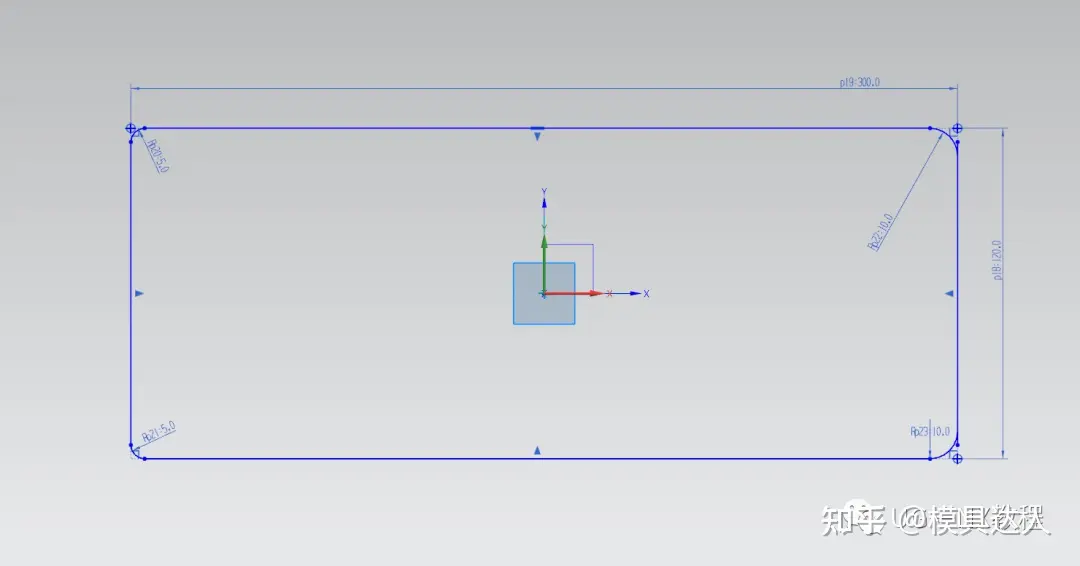

1.打开UG，在XY平面绘制草图一个长方形

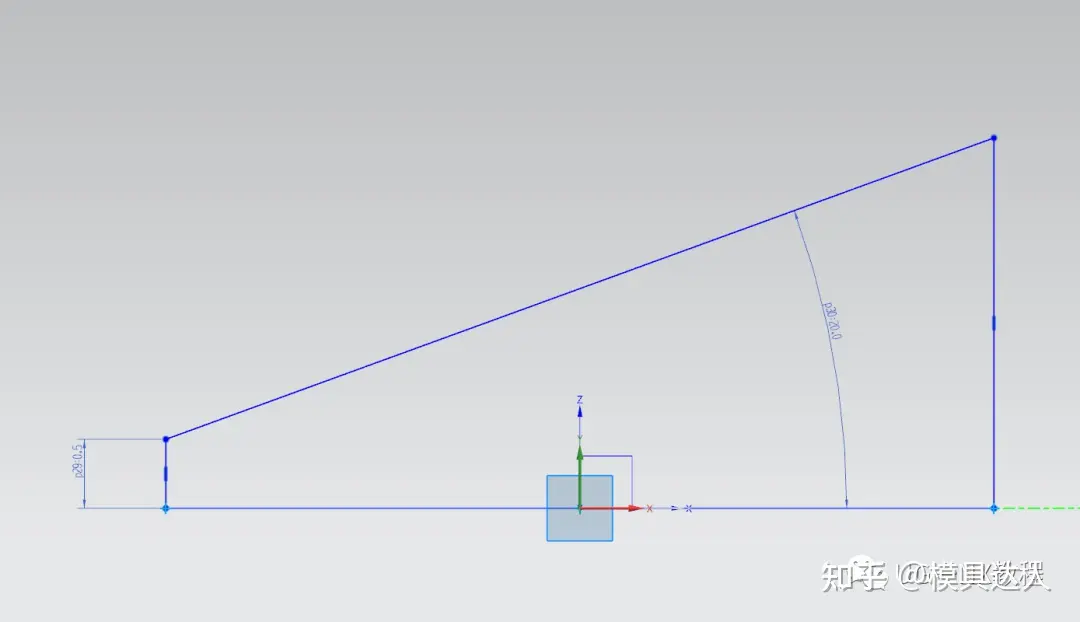

2.然后在XZ平面绘制草图如下

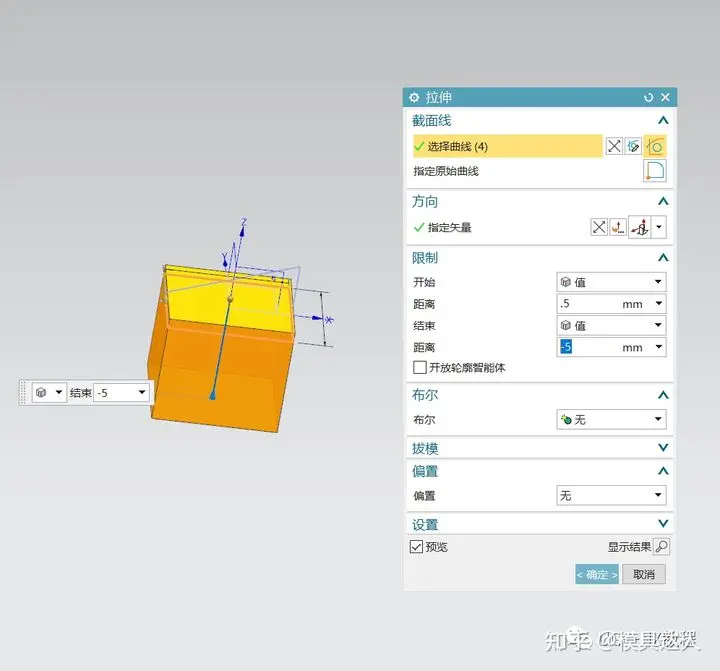

3.接下来拉伸草图1

4.可以拔模平面到草图2的斜边，也可以拉伸

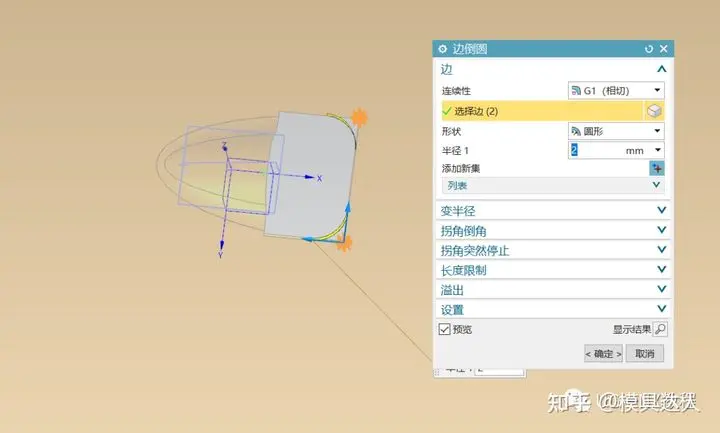

5.对上方进行倒圆角处理

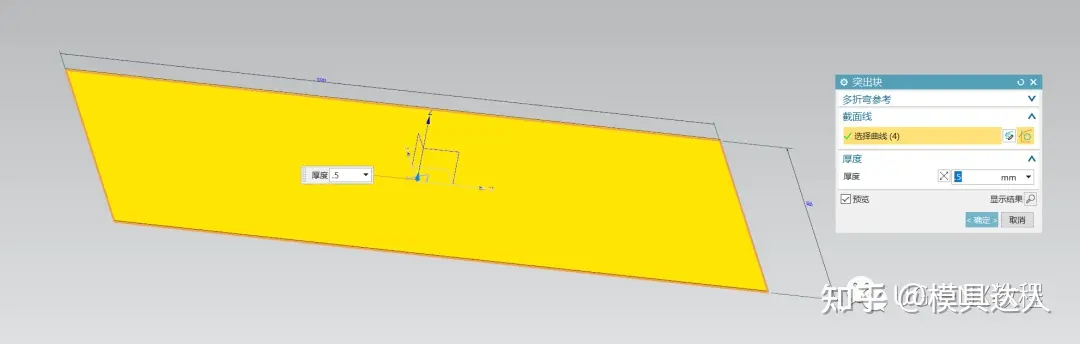

6.在钣金模块里用突出块命令做拉伸的薄板

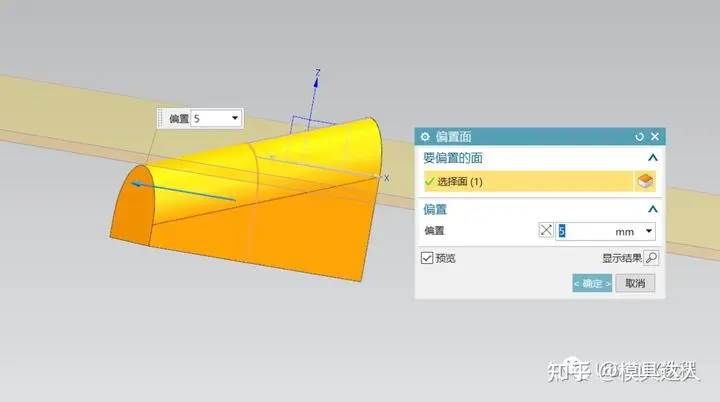

7.偏置面延长这个斜体

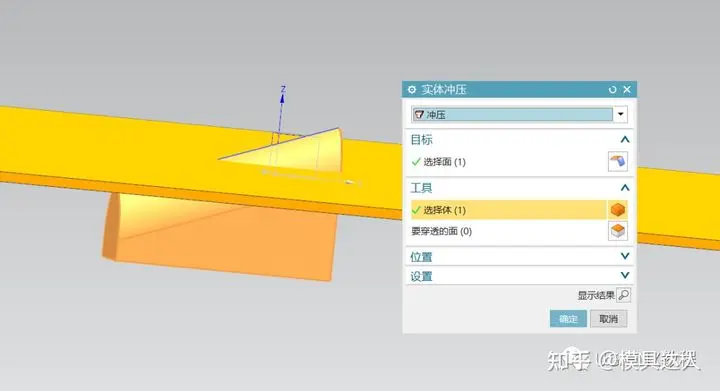

8.使用实体冲压命令利用这个实体去冲压薄板

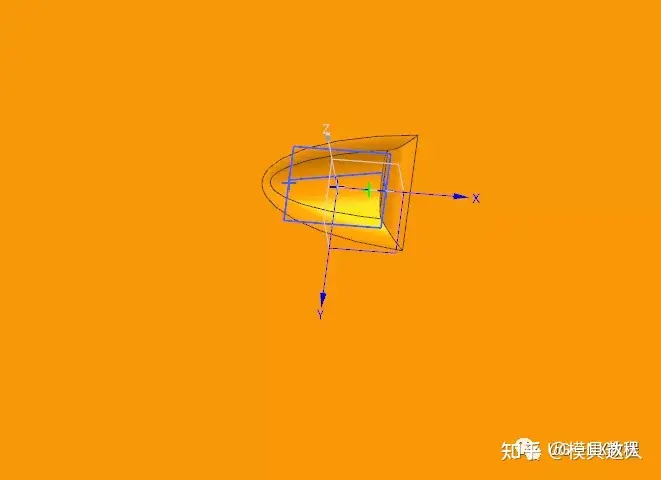

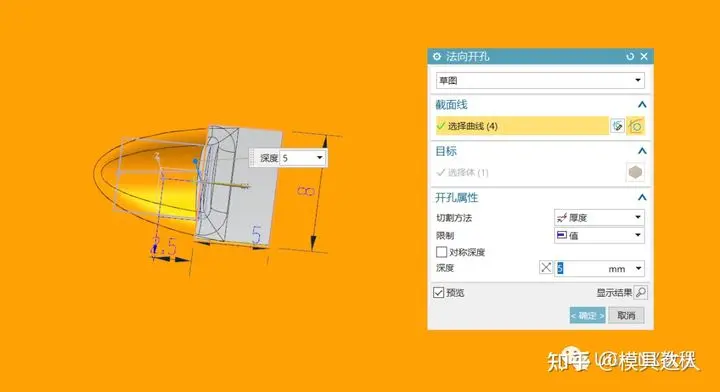

9.法向开孔后倒圆角

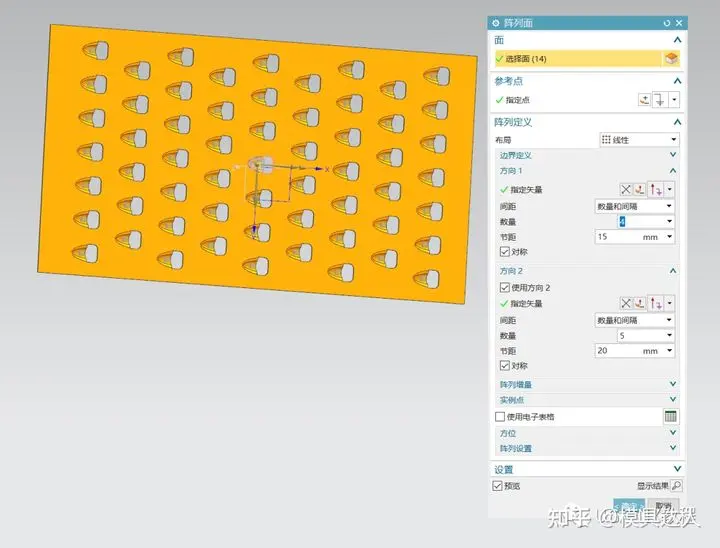

10.从两个方向进行阵列

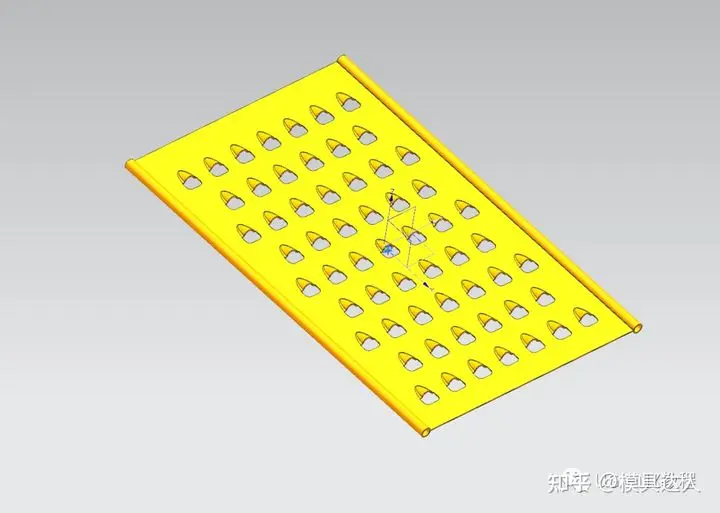

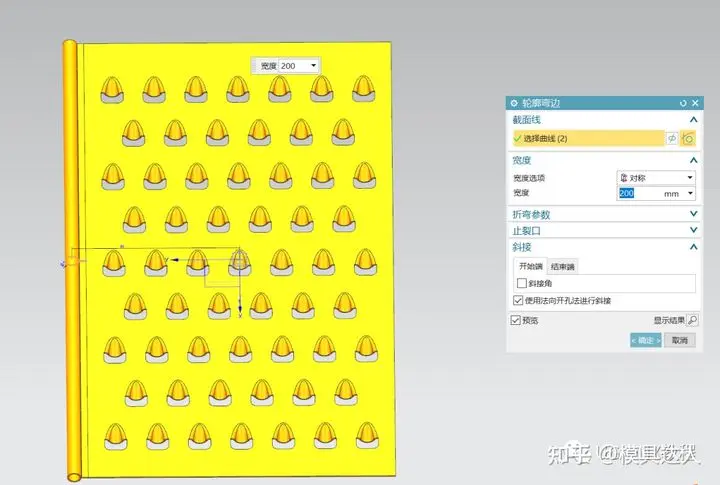

11.对两侧薄板进行弯边，完成后镜像

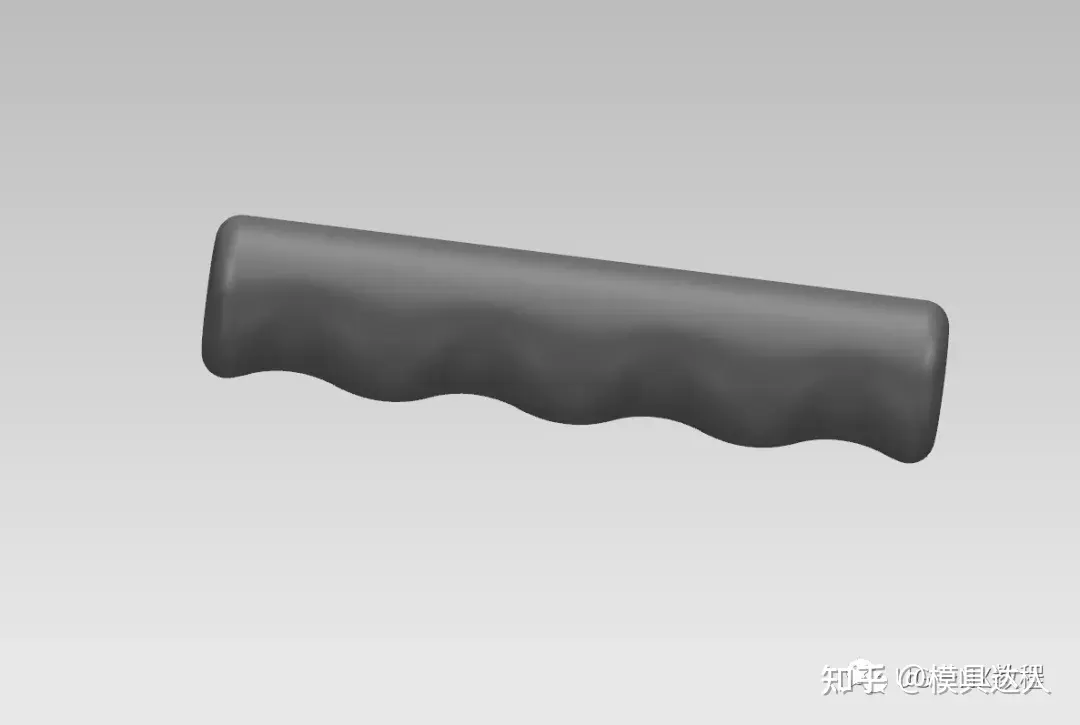

接下绘制手柄部分，这个手柄是不是老熟悉了！做这个手柄讲过几个方法了，应该能轻松搞定了吧！

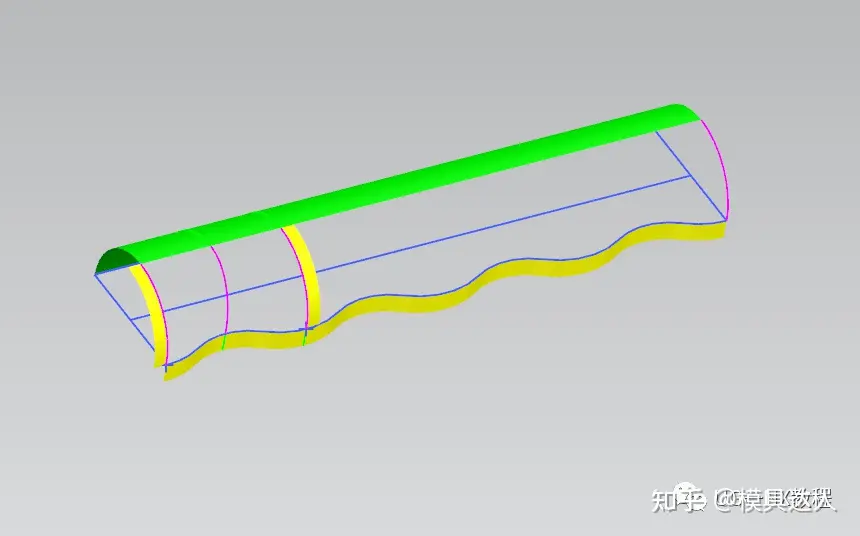

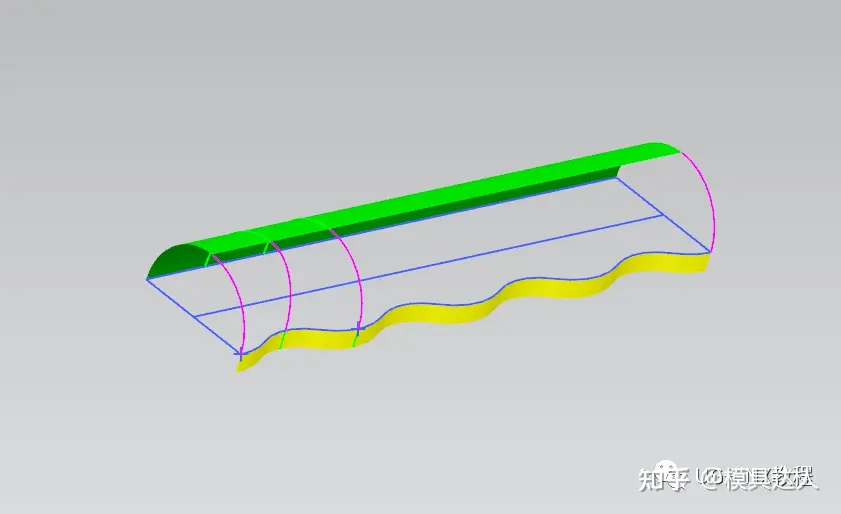

就是做好空间轮廓线后拉伸辅助面

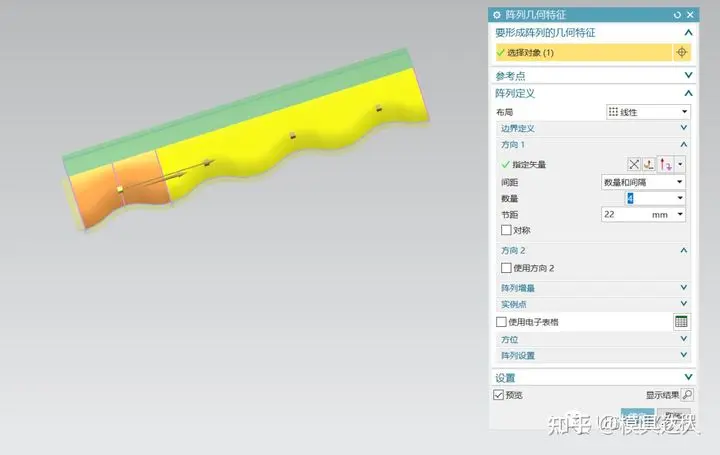

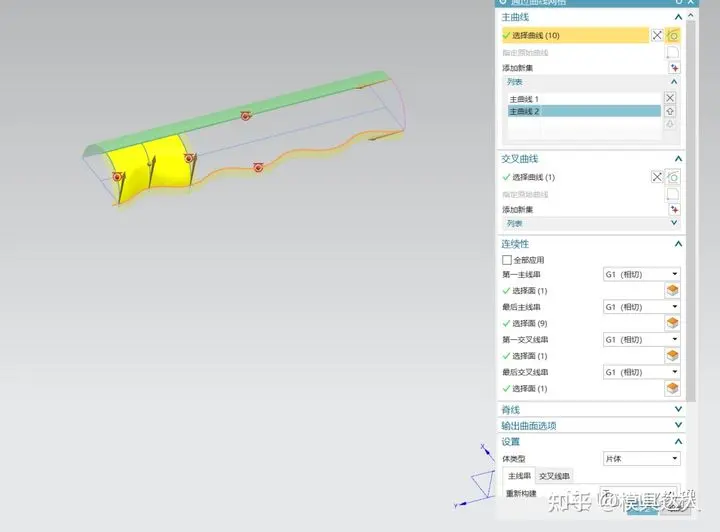

然后使用曲线网格做面了，使用阵列少做几个面

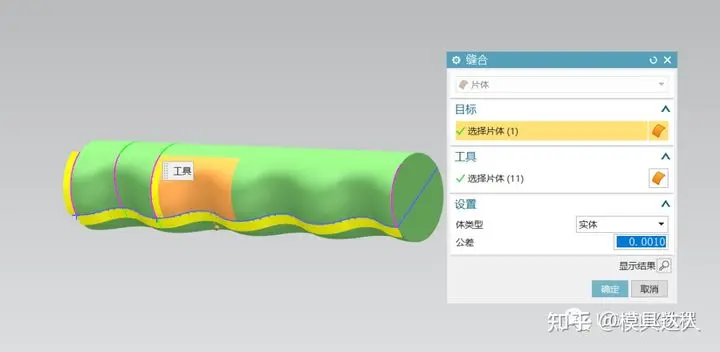

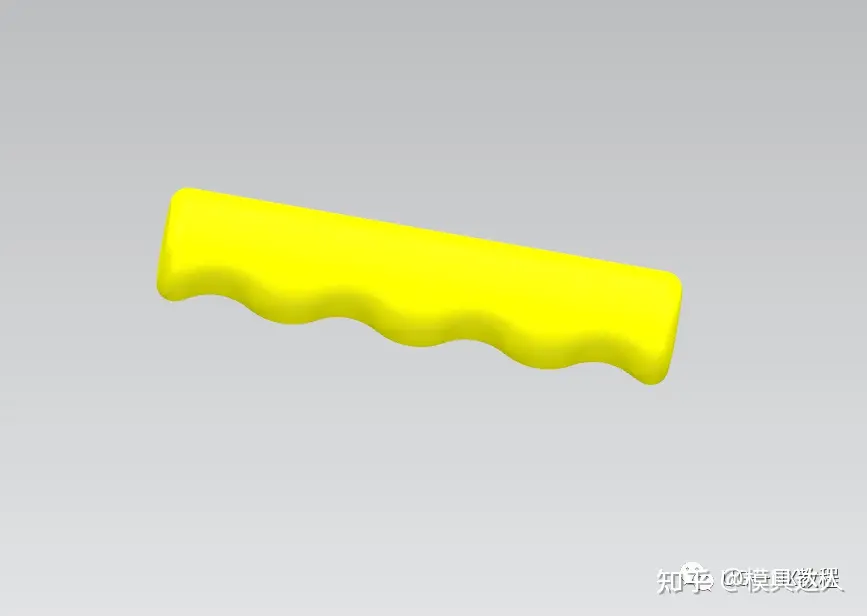

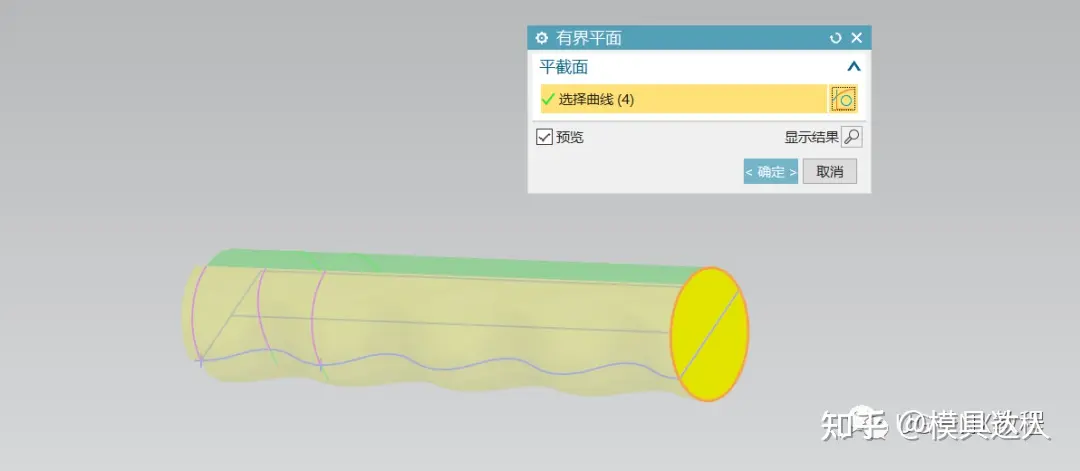

最后用有界平面让它形成封闭空间，就可以将它缝合成实体了，可以给中心打一个直径4.1mm的孔贯穿

最后，还需要绘制固定框架

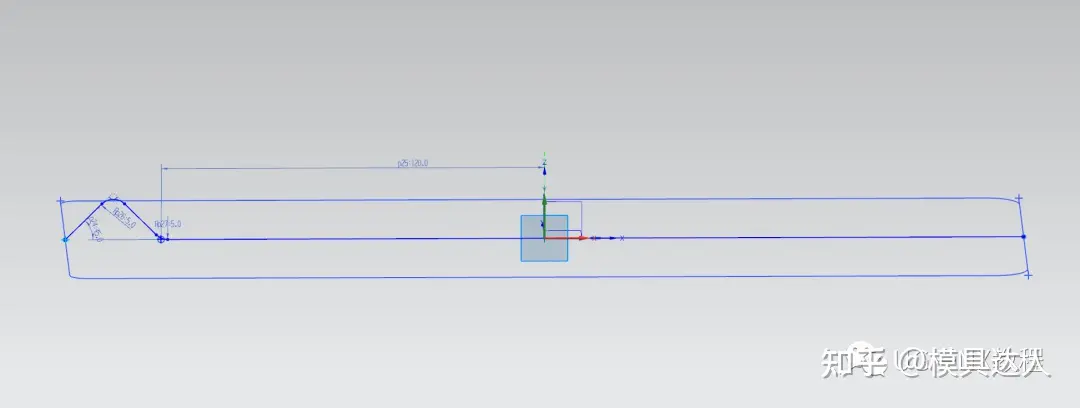

1.首先绘制两个草图如下

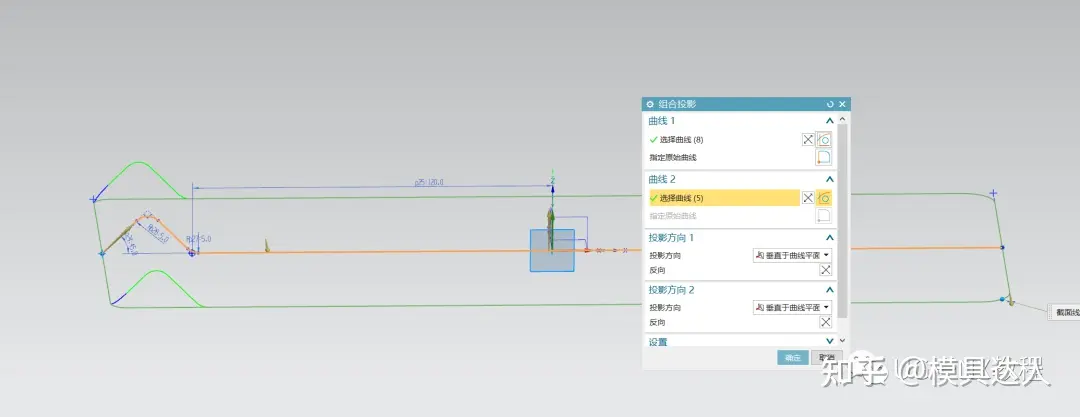

2.使用组合投影命令，将草图2投影到草图1的边上

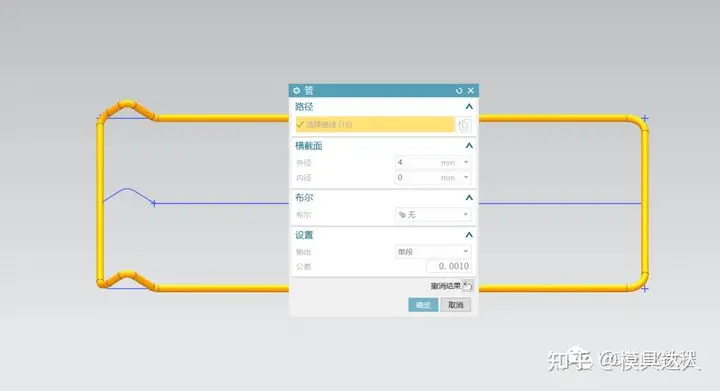

3.然后做管道就完成了

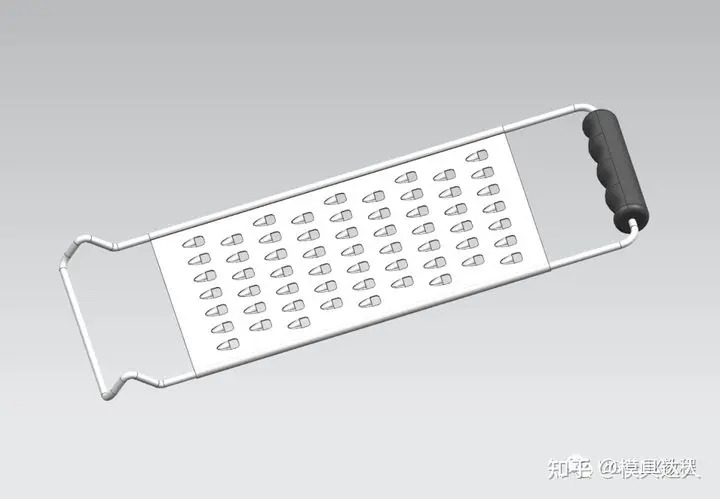

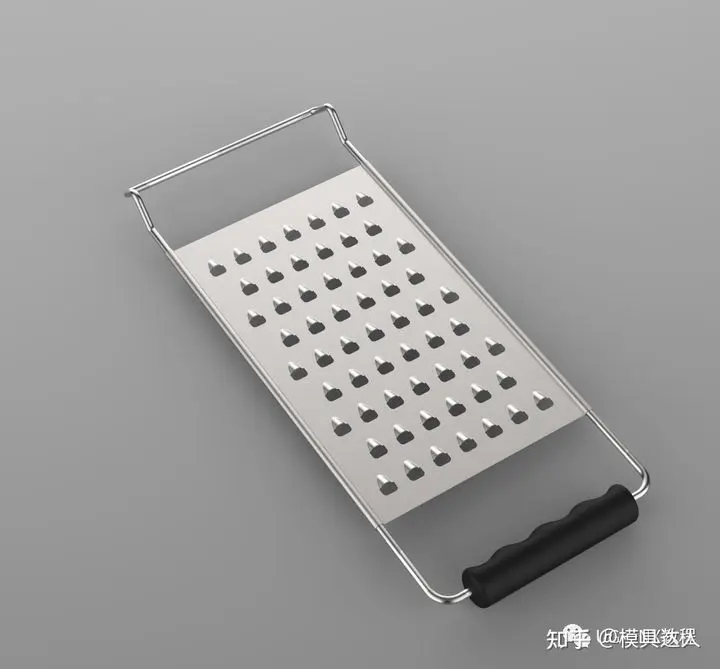

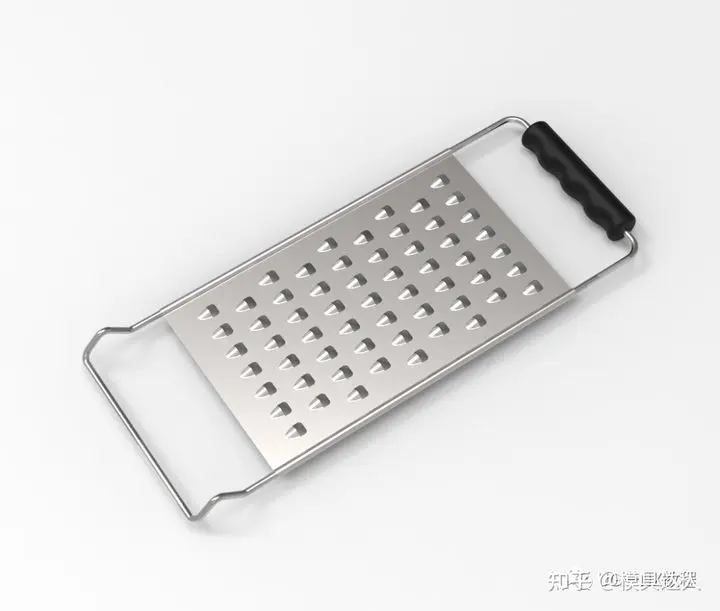

将三个零件装配起来，看看这个样式如何

怎么样？感觉是不是很简单的就能做出来呢？感兴趣的小伙伴们可以自己动手做一个玩玩啊，事实证明生活中的很多物件儿其实都可以用作UG建模的案例的，不要在解决晚上那些图纸啦！

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
