《MATLAB》方波仿真示例教程‌

　　今天这篇是MATLAB方波仿真的心得记录，文章主要介绍了如何生成方波以及调节方波的占空比。

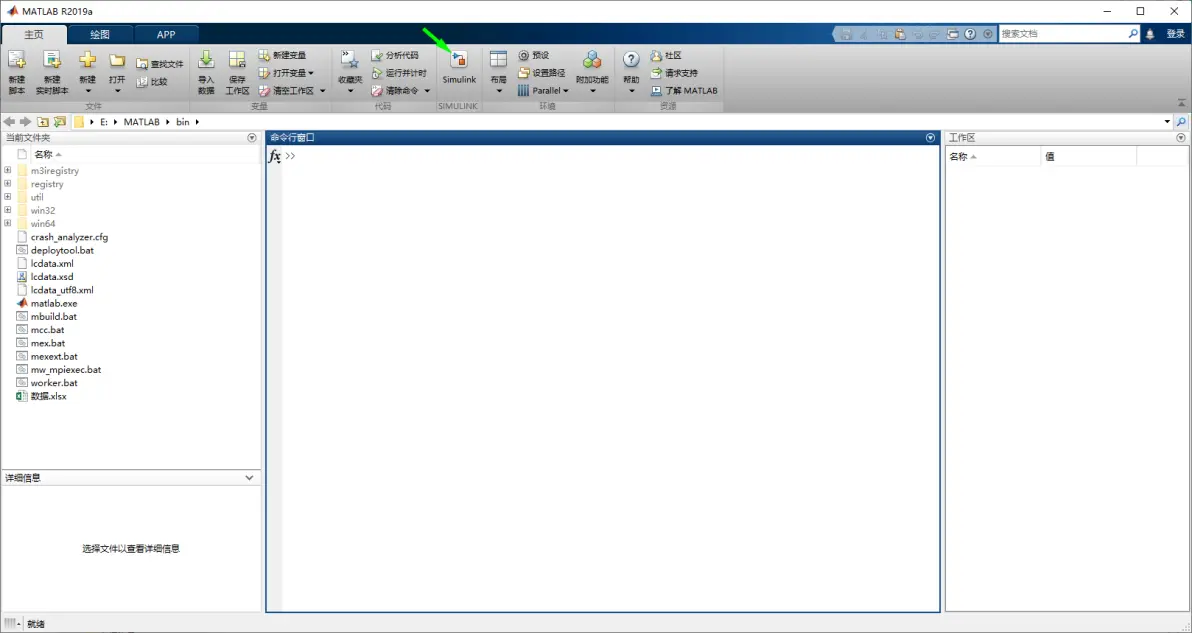

进入Simulink

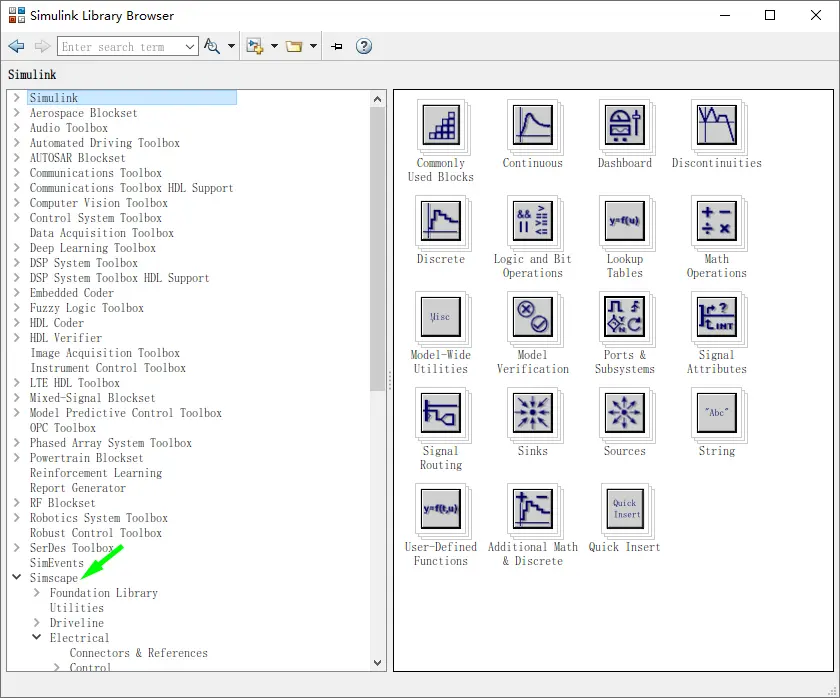

打开元器件库

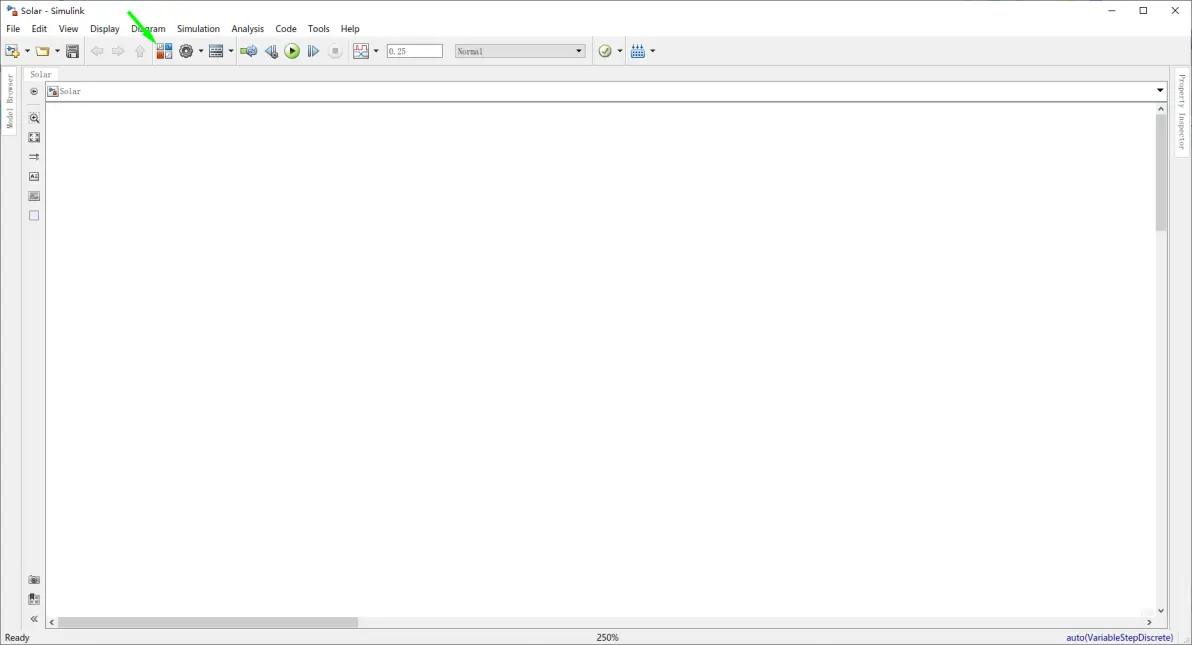

空白仿真窗口

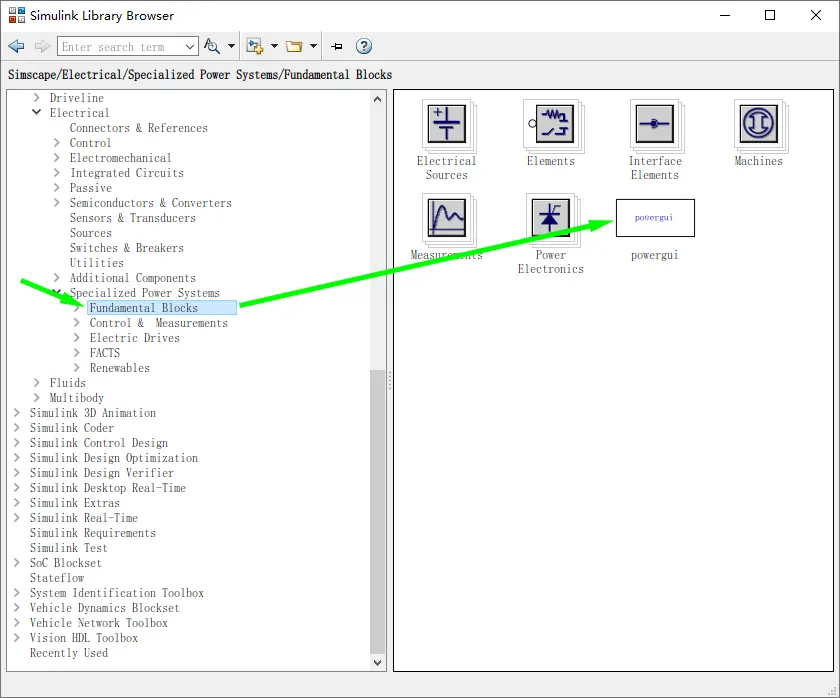

电力电子仿真先添加Power GUI

只需要将元器件拖到之前的空白仿真窗口就算添加成功了

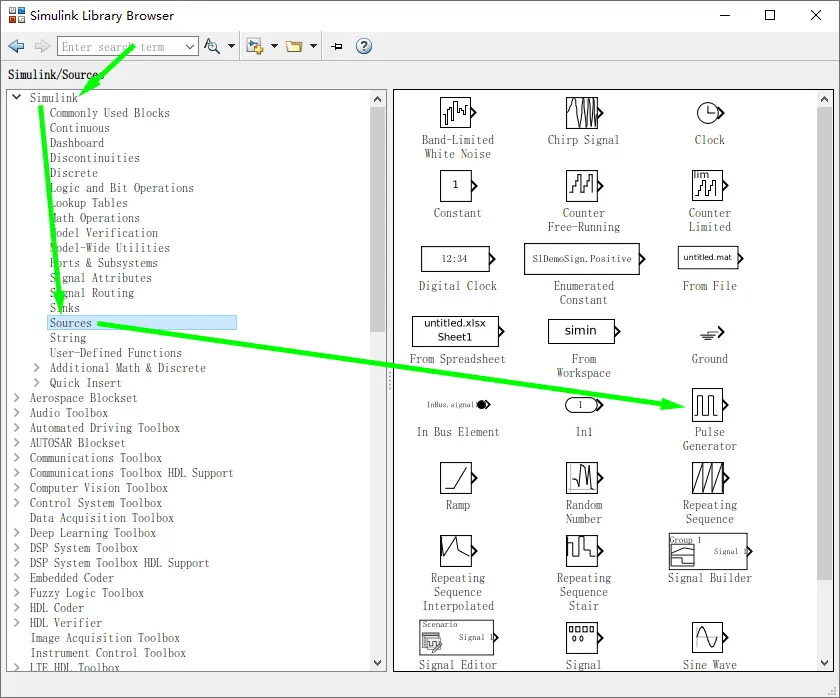

添加方波发生器

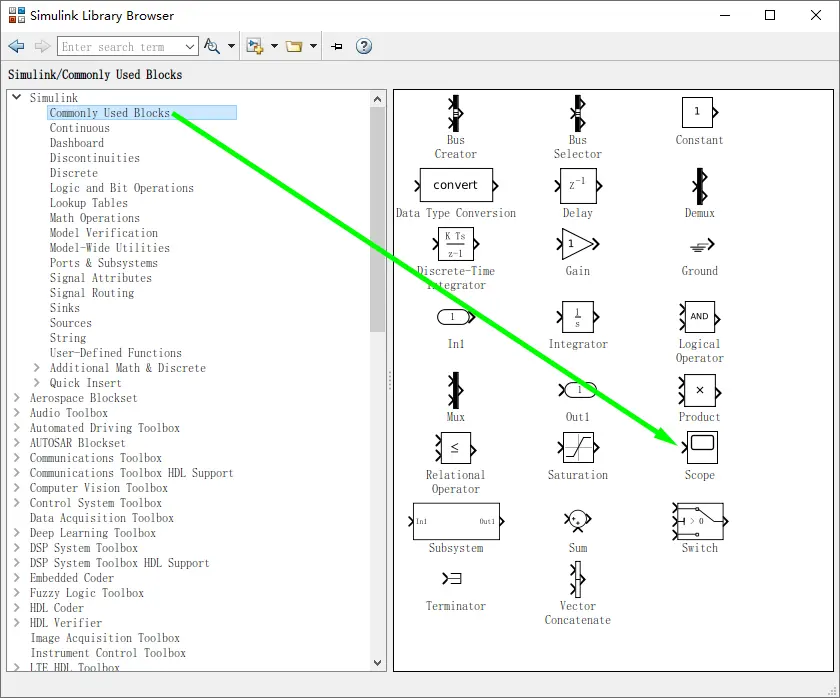

添加示波器

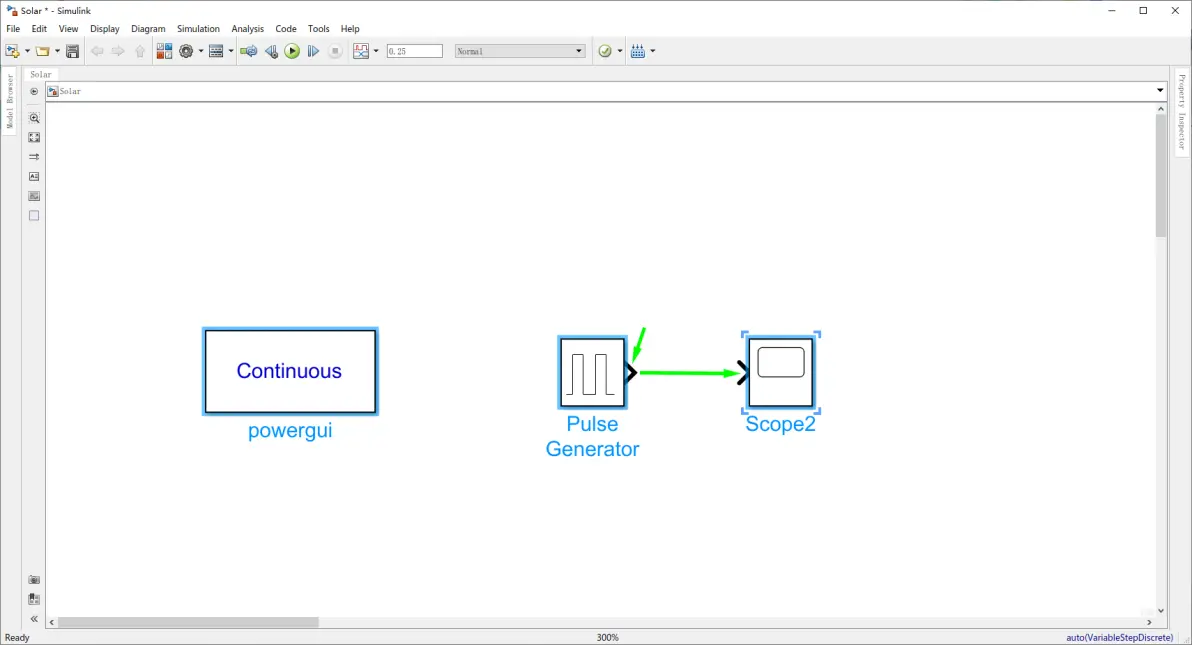

连接方波发生器和示波器

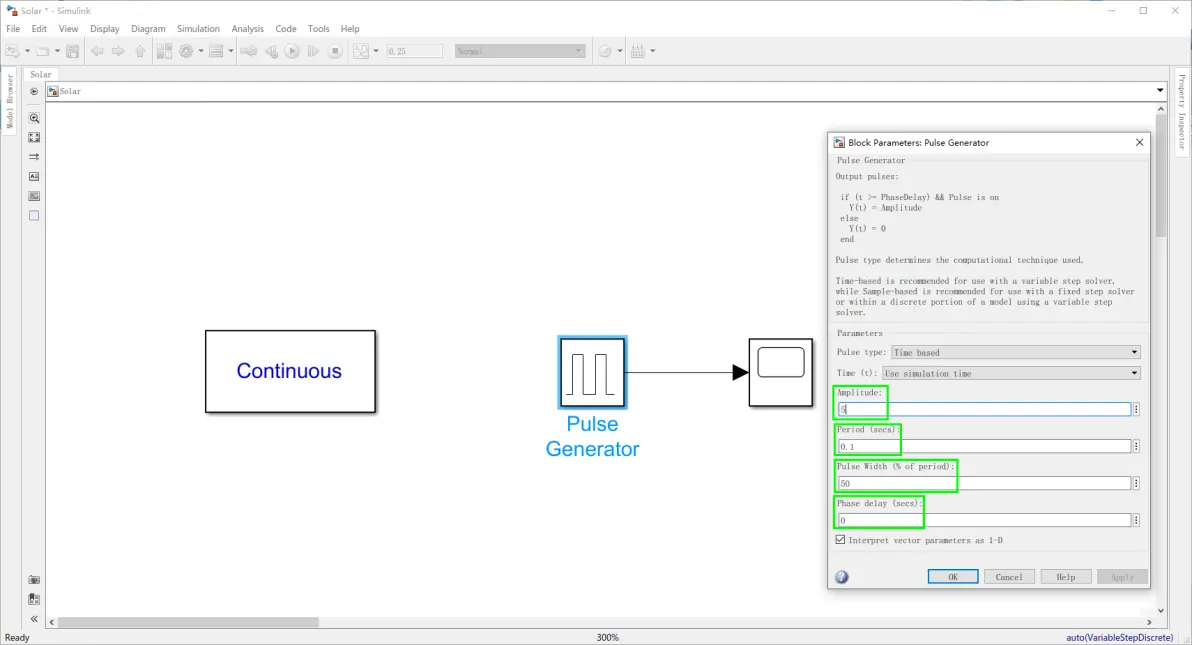

修改方波发生器的参数

注意：方波发生器每个周期总是从高电平开始，但可以用延时使得方波从低电平开始。方波发生器每次只能生成固定占空比的方波。

Amplitude：幅值。方波高电平时的电压大小。

Period（secs）：周期。方波每隔多少秒出现1次，单位是秒。

Pulse Width（% of period）：高电平宽度。高电平占方波1个周期的百分比，单位是%。

Phase delay（secs）：延时时间。方波发生器多少秒后开始工作，单位是秒。

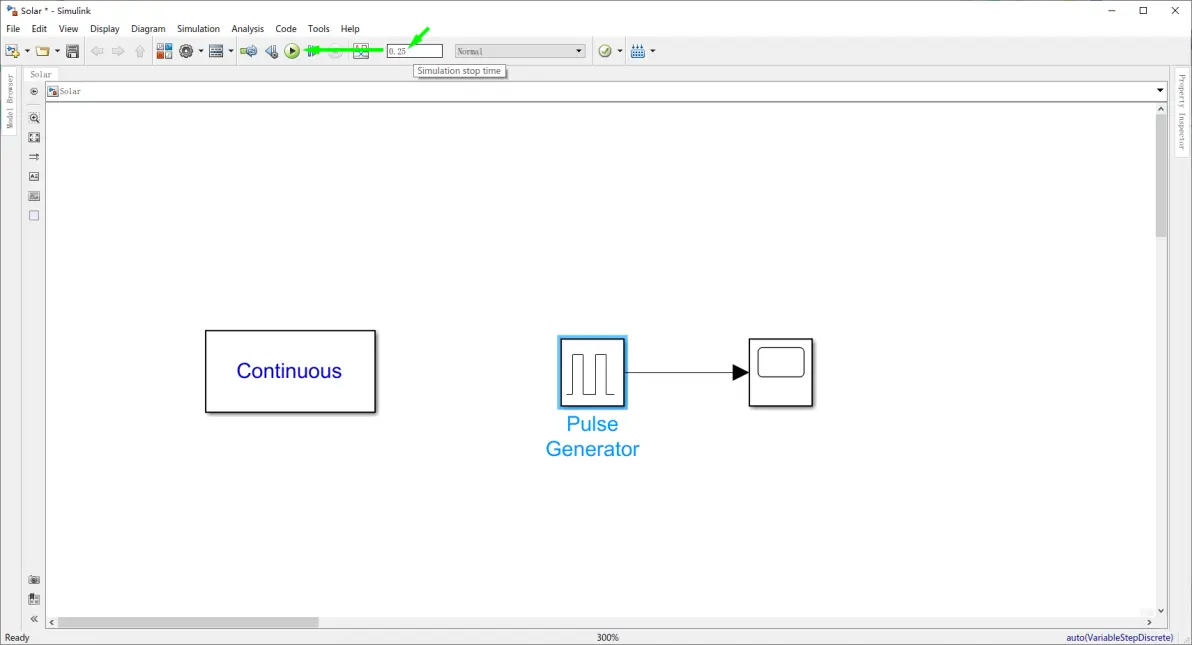

修改仿真总时间

双击示波器查看仿真结果

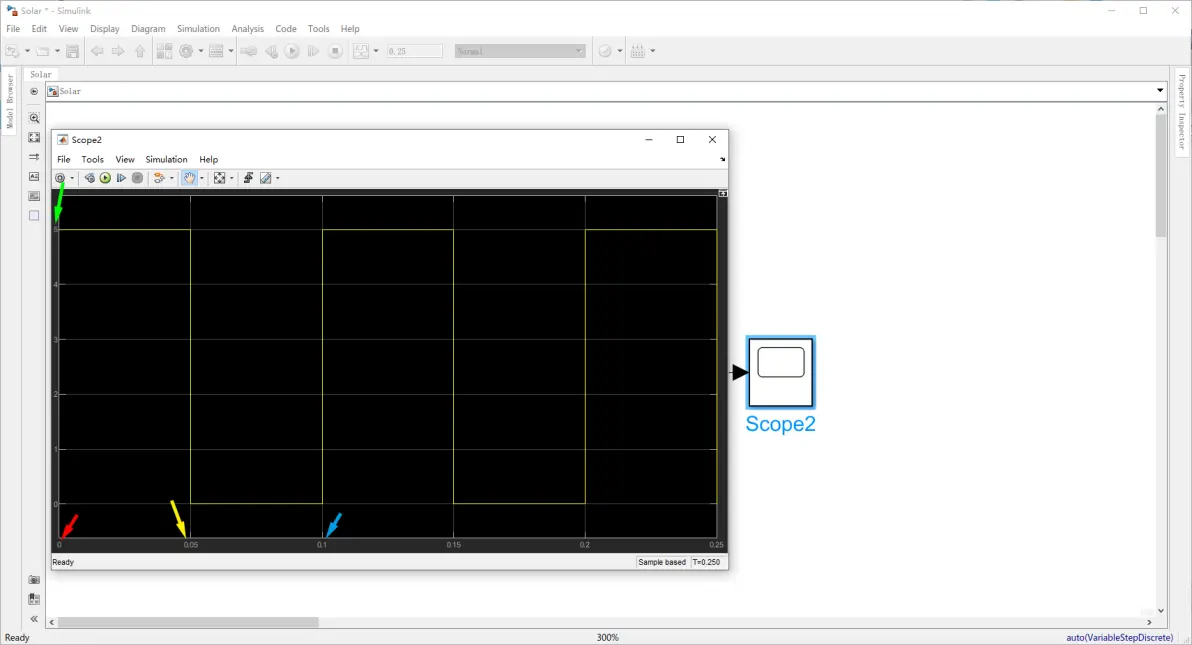

绿色箭头是幅值5V，红色箭头是延时时间0s，黄色箭头是高电平持续时间0.1*50%s，蓝色箭头是周期0.1s。
