Cadence软件操作：PSpice AC扫描技巧

• 概念更新:理解电路交流扫描分析的目的

1. 在设计模拟电路时，首先要用直流分析法检查偏置条件。这告诉你，如果你只是打开电路，不加信号，会发生什么。然后，进行交流分析，找出电路的频率响应。
2. 让我们以麦克风放大器为例：计算出偏置条件后，就知道电路中每个节点的电压。但是，然后呢？你将对它施加一个信号。节点电压将围绕偏压变化，即直流点。因此，电路的小信号响应将高度依赖于直流偏置点。在这些偏差点附近，响应可以简化为线性，因为变化非常小，因此可以用简单的方法分析交流响应。
3. 通过交流分析，您可以了解当您将性能良好的交流信号应用于电路输入时，电路会发生什么变化（例如，无噪声的10mVpp正弦波）

• 创建新的PSpice a/D项目

1. 创建一个新的PSpice® 一个叫做Clipper的A/D项目。

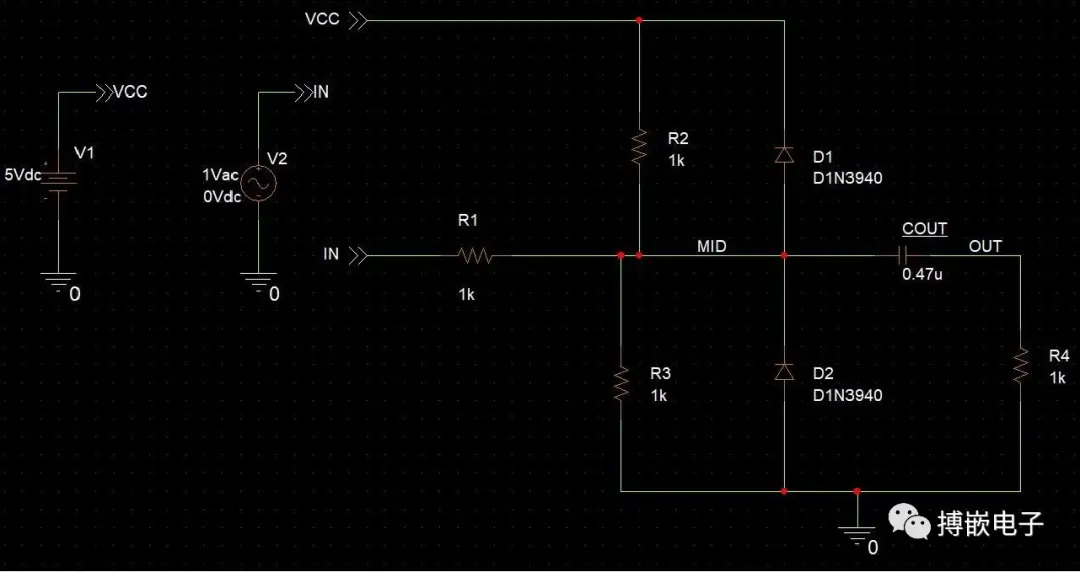

2. 如下图所示绘制电路。使用以下零件和符号：R、C、VDC、VAC、D1N3940、0和离页连接器。页外连接器的图标如下所示：

• 更改参考指示符，如COUT所示。其他参考指示符不需要与图中的那些匹配。
• 编辑电压源的值
• 根据图更改电容器和电阻器的值。
• 如图所示，标记离页连接器。
• 为MID&OUT向网络添加别名

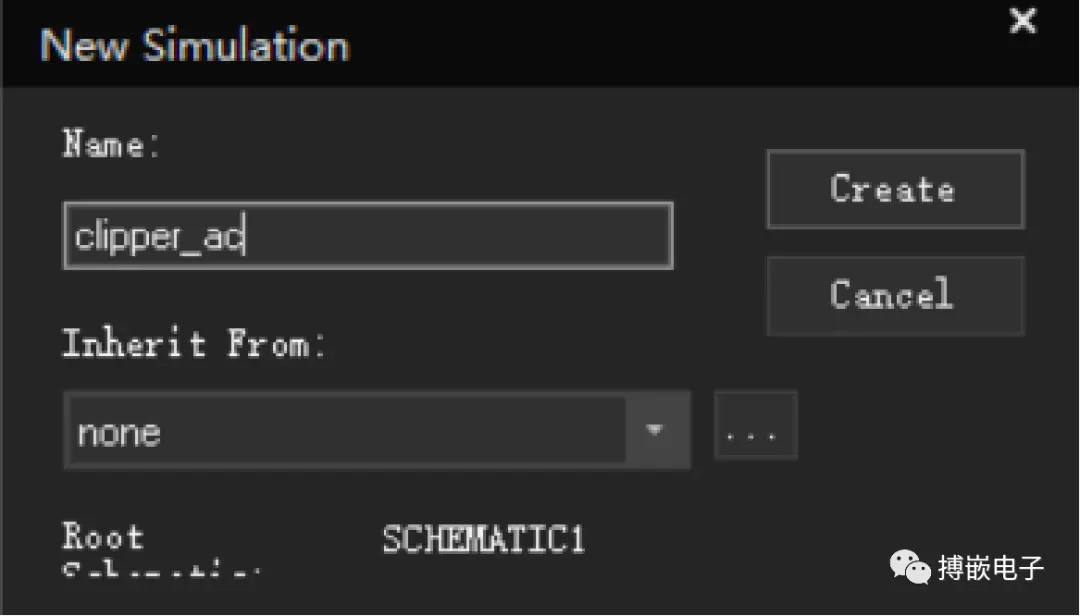

• Create一个New Simulation Profile文件，名为Clipper_AC。

1. 单击“分析”选项卡。
2. 选择AC扫描/噪声作为模拟类型

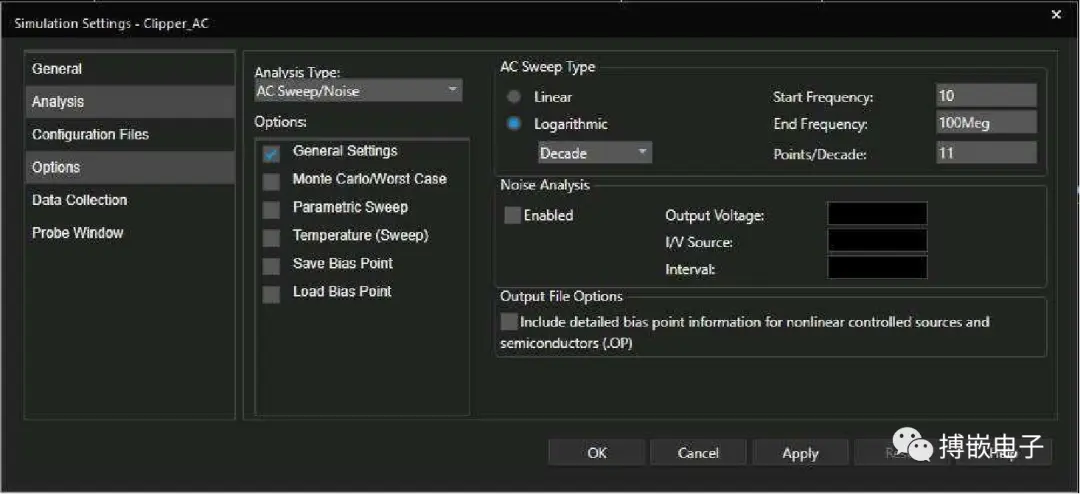

3. 设置仿真参数如下图所示
4. 根据需要设置 Data Collection和Probe Window
5. 点击“ok”保存模拟设置
6. 转到PSpice – Markers – Advanced – dB Magnitude of Voltage,将标记放置在原理图的MID和OUT网络上。

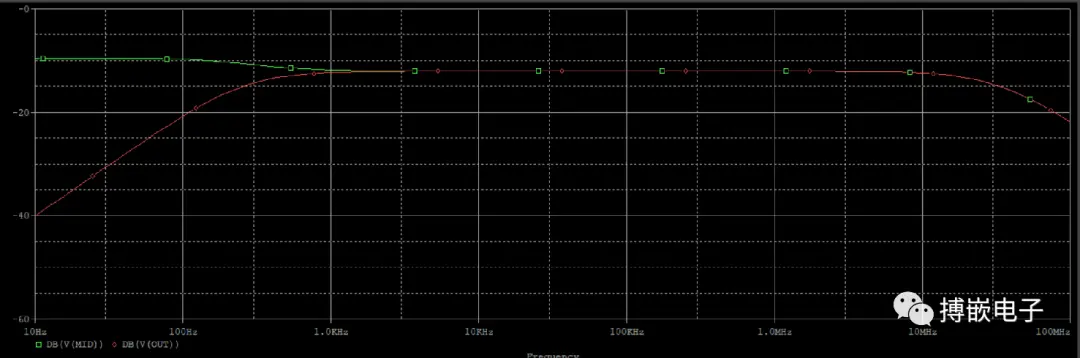

• 运行模拟和查看结果
• 选择PSpice-Run或单击RunPSpice图标

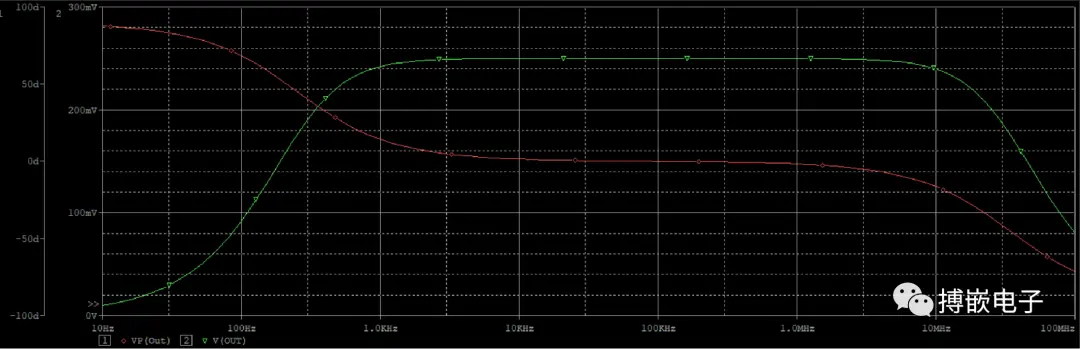

• 在PSpice中显示Bode图

[概念更新：Bode图是一种非常有用的方法，可以将系统的增益和相位表示为频率的函数。这被称为系统的频域行为，通常是表示频率响应幅度（通常以分贝为单位）的波特幅度图和表示相移的波特相位图的组合]

1.单击位于探测器窗口x轴下方的跟踪Vdb（Mid）符号。

2.按Delete删除Vdb（Mid）。

3.进入Plot – Add Y Axis菜单。

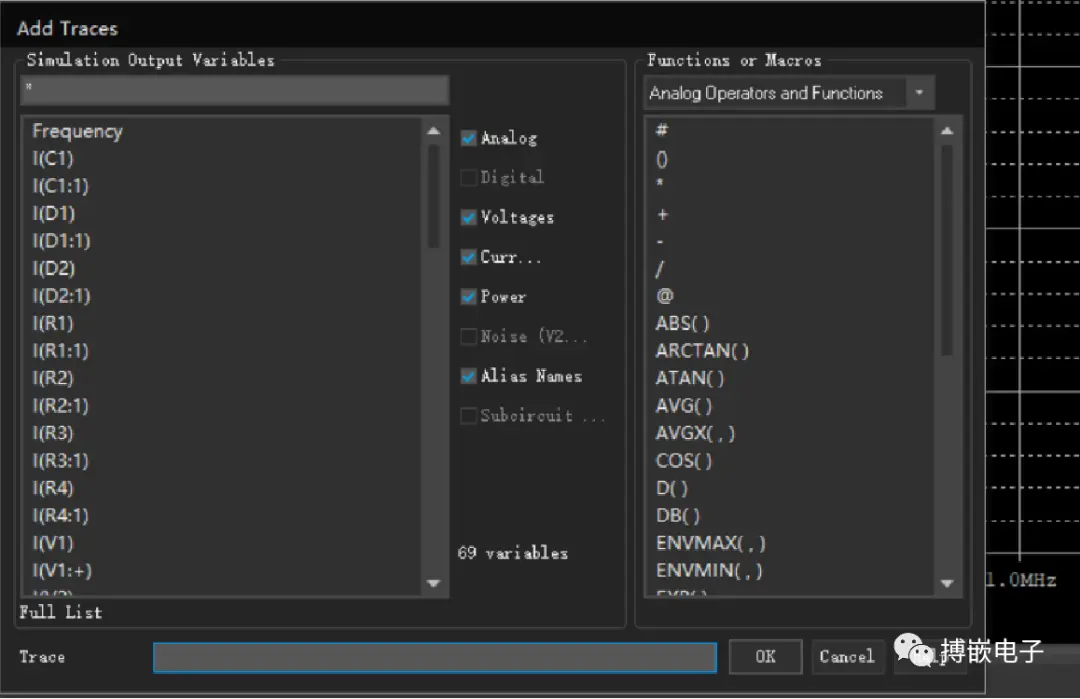

4.选择Trace – Add Trace菜单，或单击添加跟踪图标（），添加跟踪对话框打开，如下所示：

5.从模拟输出变量列表中选择V（OUT)）。

6.单击Trace Expression。

7.将跟踪名称编辑为VP（Out）。按回车键。

8.双击DB（V（OUT））的符号。

9.单击Trace Expression。

10.将跟踪名称编辑为V（OUT）。按回车键。

11.关闭结果窗口并保存Clipper设计。

案例总结

1. 配置AC扫描配置文件
2. 进行了分析
3. 配置交流电源
4. 检查探针的结果
5. 使用的复杂跟踪变量
