我们在使用CAD软件时候，布局空间出图比模型空间的好处在于，当需要调整不同比例时，只需通过调整视口比例，而不需要缩放图框，并且可以反复调用相同的模型空间内的图形。下面我们就以中望CAD为例，来简单看下在CAD中如何来通过布局空间出图。

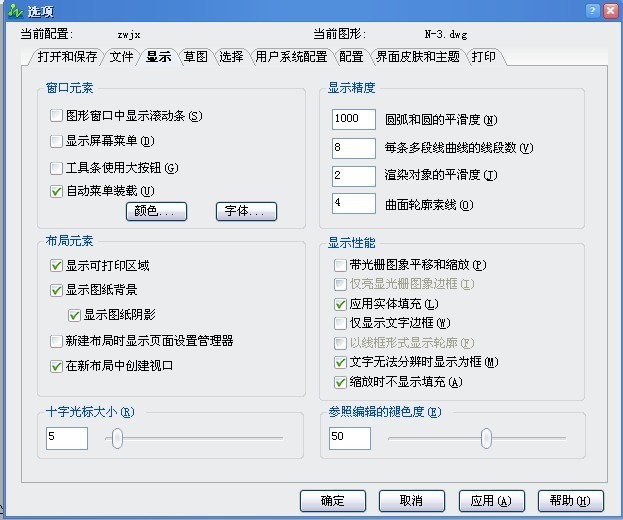

首先为了绘图习惯我们可以对布局空间做一些基本设置，进入工具——选项——显示中（图一）
（图一）
将显示可打印区域、显示图纸背景去掉，在颜色中将图纸/布局换成黑色，当然可以根据个人喜好调整。

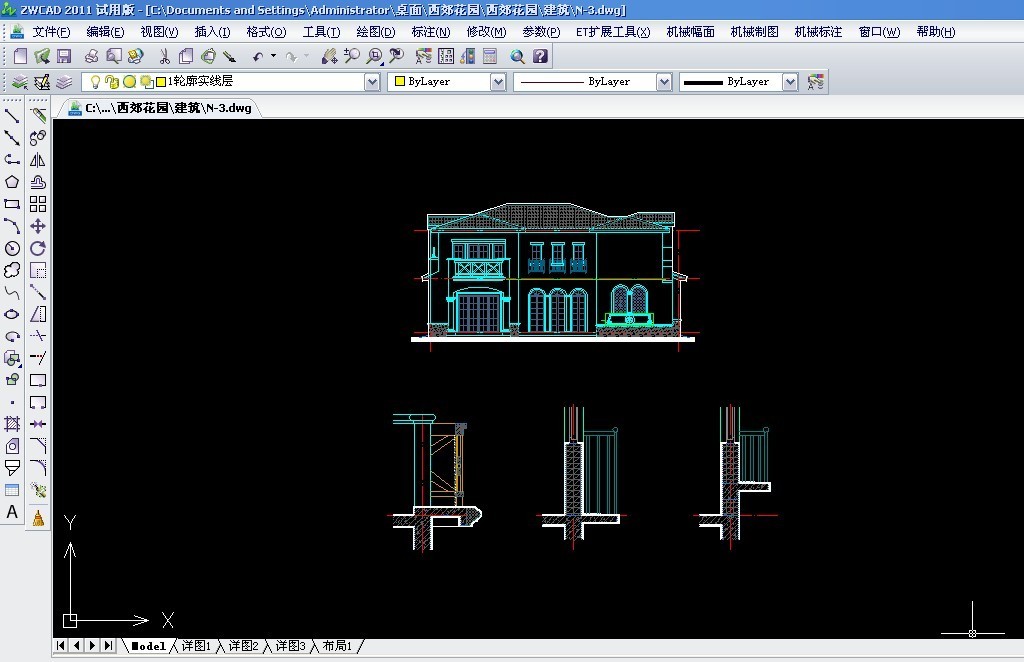

我们在模型空间将需要绘制的图形绘制完毕，如图二：
（图二）

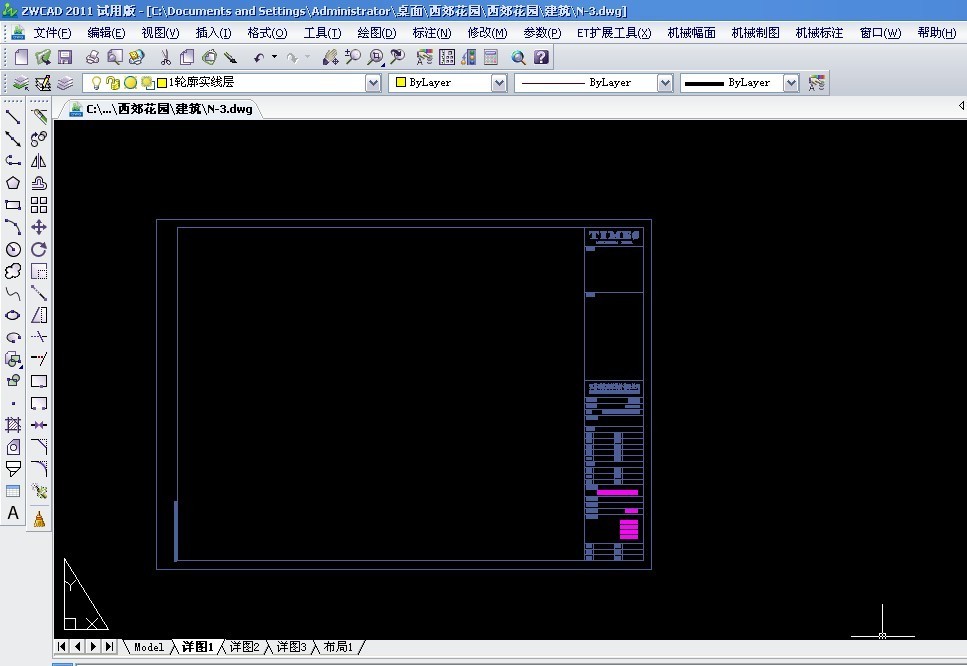

然后再布局空间新建布局，或可以通过右键调用模板，模板的好处在于可以通过模板设置好字体、线形、标注样式等，在布局空间调用图框(1:1)的，如图三：
（图三）

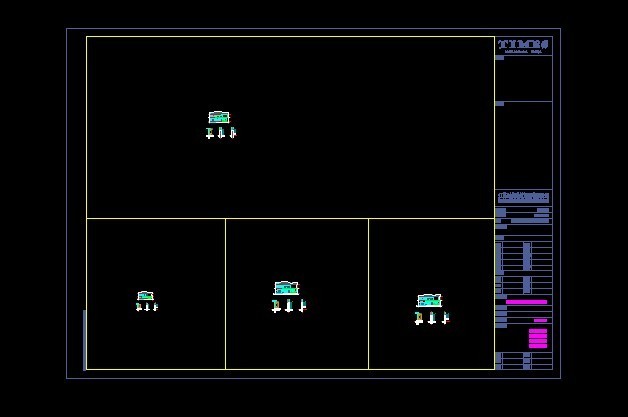

通过MV命令建立视口，调整出图的布局，如图四:
（图四）

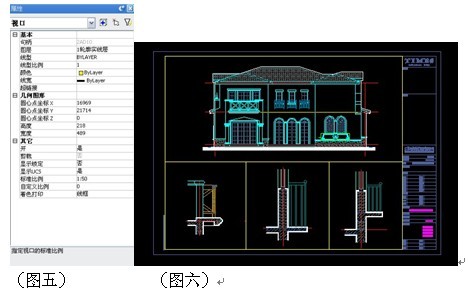

选择视口在属性中调整各图的出图比例，如图五：
我将立面图调整为1:50,3张详图分别为1:30,1:20最后效果如图六：
然后通过MV—L命令分别将3个视口锁定

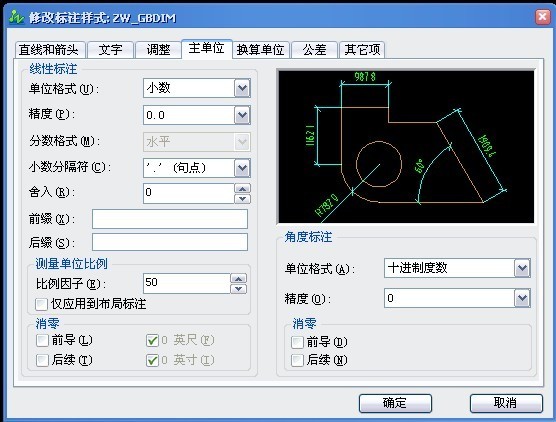

最后我们就可以完成标注与文字的工作了，当然在标注时需要注意比例因子的调整，在标注——标注样式——主单位中，如1:50的图纸就需将比例因子调整到50（图七）
（图七）

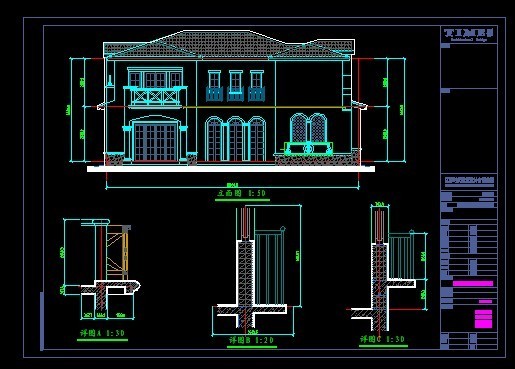

最后出图时可以将视口放入同一图层下关闭，或者属性中着色打印选用消隐（图八）
（图八）
