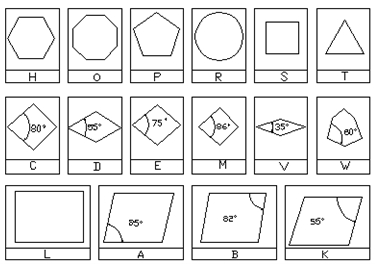

式中1表示为刀片外形的代码（图1），如代码C表示刀尖角为80°；
图1 刀片外形代码
式中2表示为主切削刃后角的代码（图2），如代码N表示后角为0°；
图2 主切削刃后角代码
式中3表示为刀片尺寸公差的代码（表1），如代码M表示刀片厚度公差为±0.130；
表1 刀片尺寸公差代码表
|
级别符号 |
公差mm |
公差inches |
||||
|
m |
s |
d |
m |
s |
d |
|
|
A |
±0.005 |
±0.025 |
±0.025 |
±0.0002 |
±0.001 |
±0.0010 |
|
F |
±0.005 |
±0.025 |
±0.013 |
±0.0002 |
±0.001 |
±0.0005 |
|
C |
±0.013 |
±0.025 |
±0.025 |
±0.0005 |
±0.001 |
±0.0010 |
|
H |
±0.013 |
±0.025 |
±0.013 |
±0.0005 |
±0.001 |
±0.0005 |
|
E |
±0.025 |
±0.025 |
±0.025 |
±0.0010 |
±0.001 |
±0.0010 |
|
G |
±0.025 |
±0.013 |
±0.025 |
±0.0010 |
±0.005 |
±0.0010 |
|
J |
±0.005 |
±0.025 |
±0.05 ±0.13 |
±0.0002 |
±0.001 |
±0.002 ±0.005 |
|
K |
±0.013 |
±0.025 |
±0.05 ±0.13 |
±0.0005 |
±0.001 |
±0.002 ±0.005 |
|
L |
±0.025 |
±0.025 |
±0.05 ±0.13 |
±0.0010 |
±0.001 |
±0.002 ±0.005 |
|
M |
±0.08 ±0.18 |
±0.013 |
±0.05 ±0.13 |
±0.003 ±0.007 |
±0.005 |
±0.002 ±0.005 |
|
N |
±0.08 ±0.18 |
±0.025 |
±0.05 ±0.13 |
±0.003 ±0.007 |
±0.001 |
±0.002 ±0.005 |
|
U |
±0.013 ±0.38 |
±0.013 |
±0.08 ±0.25 |
±0.005 ±0.015 |
±0.005 |
±0.003 ±0.010 |

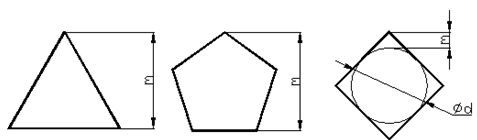

注：表中s为刀片厚度，d为刀片内切圆直径，m为刀片尺寸参数（图3）。
图3 刀片尺寸参数

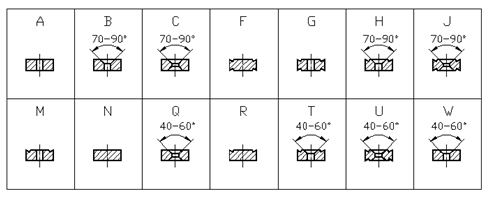

式中4表示为刀片断屑及夹固形式的代码（图4），如代码G表示双面断屑槽，夹固形式为通孔；
图4 刀片断屑及夹固形式代码
式中5表示为切削刃长度表示方法(图5)，如代码12表示切削刃长度为12mm；
图5 切削刃长度表示方法
式中6表示为刀片厚度的代码（图6），如代码04表示刀片厚度为4.76mm；
图6 刀片厚度代码
式中7表示为修光刃的代码（图7），如代码08表示刀尖圆弧半径为0.8mm；
图7 修光刃代码
式中8表示为表示特殊需要的代码；
式中9表示为进给方向的代码，如代码R表示右进刀，代码L表示左进刀，代码N表示中间进刀；
式中10表示为断屑槽型的代码（表2）。
表2 刀片断屑槽选用推荐表
|
断屑 槽型 |
工 件 材 料 |
||||
|
长屑材料 |
不锈钢 |
短屑材料 |
耐热材料 |
软材料 |
|
|
ABCDE |
ABCDE |
BCDE |
ABCD |
ABCD |
|
|
PF PMF PM PMR PR |
543-- 353-- -253- -144- -1455 |
543-- 353-- 1552- -134- -1343 |
21-- 21-- 22-- 4554 1122 |
43-- 54-- 2552 -221 --22 |
21-- -33- -232 ---- -33- |
|
HF HM HR |
54--- -54-- 1451- |
54--- 354-- 2641- |
3--- 21-- 441- |
43-- 343- 1231 |
21-- 344- 2342 |
|
31 53 TCGR PMR PGR |
--145 54--- 54--- 1442- 1442- |
--133 54--- 54--- 2442- 2442- |
4444 3--- 3--- 322- 322- |
--11 43-- 43-- 1322 1322 |
---- 21-- 21-- 2342 2342 |
|
NUN NGN PUN PGN |
-1343 -1343 -1443 -1443 |
----- ----- -3553 -3553 |
4554 4554 4431 4431 |
---- ---- -355 -355 |
---- ---- -222 -222 |
|
11 12 |
-431- -342- |
-452- -243- |
321- -353 |
-431 -253 |
-421 -242 |
|
RCMT RCMX RNMG |
13442 -1343 -1242 |
13432 -2322 -221- |
3332 3433 233- |
-222 -222 -231 |
2232 -111 ---- |
注：表中断屑槽型为株洲硬质合金厂可转位刀片的断屑槽代码
