Cimatron微铣削应用技术与实例

     Cimatron的微铣削技术通过识别真实的残留微型毛坯以及具有同样功能的开粗、二次开粗、精加工微和摆线开粗等加工策略保证刀路轨迹高效安全。5轴倾角满足需要非常小直径的短锥型刀进行零件的加工，以及硬度高并要求曲面质量高的材料加工。为了满足高速铣削的要求，Cimatron采用了多种高速铣削策略例如：角部圆角连接、零重叠摆线精加工、S连刀和螺旋下刀、自适应Z层精加工和流线加工。同时Cimatron通过强大的CAD功能能够修复微小裂缝和重叠高效处理导入的破损数据，满足微铣削的特殊要求，同样Cimatron E支持样条逼近加工和流线铣削，减少加工时间，降低刀具磨损和破坏。

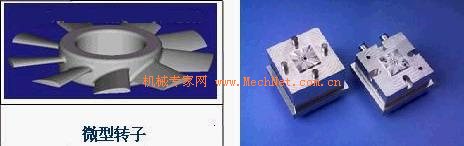

　　下图显示的一套转子模具是使用Cimatron的微铣削技术来制造完成的。

　　刀具直径0.05mm，主轴转速160000rpm

　　为了以更加友好的用户界面获得这种缩放，Cimatron支持无缝缩放计算环境，在计算环境中按照放大的进行计算，而对任何输入或输出包括模型、视图、仿真、NC报告、G代码都不会从产生任何影响。

　　国内客户：

　　北京阿奇夏米尔北京应用中心，成功加工出客户所需求的直径仅为0.1mm的高精度电子元器件(如图1)，完工成品呈半圆弧面，所用切削材质在HRC55-58之间。

　　这一电子元器件的加工是由米克朗HS500高速铣削加工中心完成的，配置了转速为42000r/pm的高速主轴以及相应的微细加工刀具系统，并运用了CimatronE微铣削软件。

　　阿奇夏米尔生产的米克朗HSM500高速铣削加工中心(如上图2)，专为精密电子类模具用户和小型精密零件加工行业定制。其床身结构为龙门框架式，采用混凝土聚合物(人造大理石)制成，可有效吸收较高加速度情况下产生的强烈冲击力，从而确保高度的加工精度。

　　总结：

　　通过以上两个实例，证明了Cimatron的这套微铣削软件是为全球首款面向微型零部件数控铣削加工的商业化应用软件，主要应用于高精度微小零件和模具的设计与制造，可达成高效与低成本的完美结合。

　　CimatronE微铣削软件可通过运用非常小的刀具(直径小于0.1mm)，加工达到0.0001mm公差的超高曲面质量。借助其内部嵌入的CAD工具，可保证高几何算法的顺畅运行，以此来胜任高精度微小零件和模具的设计与制造。
