玫瑰花建模教程：周老师产品设计分享

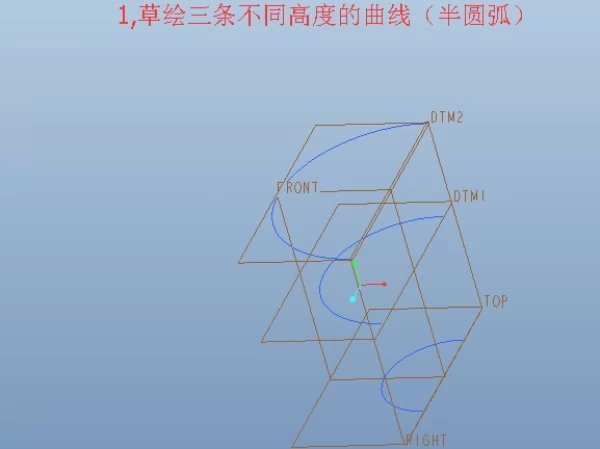

1.草绘三条不同高度的曲线（半圆弧）；

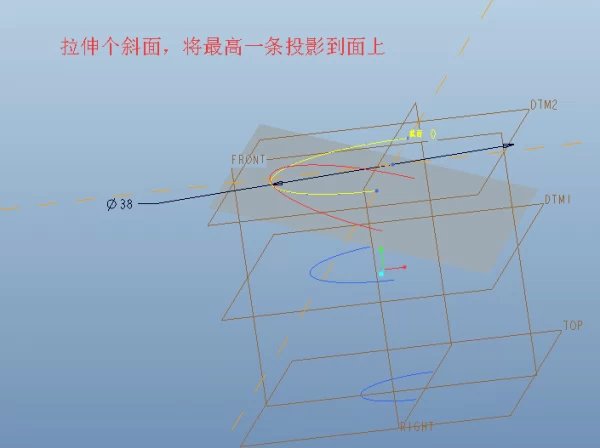

2.拉伸个斜面，将最高一条投影到面上；

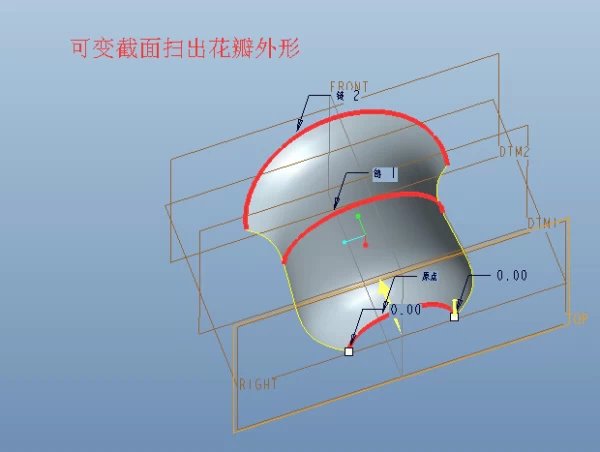

3.可变截面扫出花瓣外形；

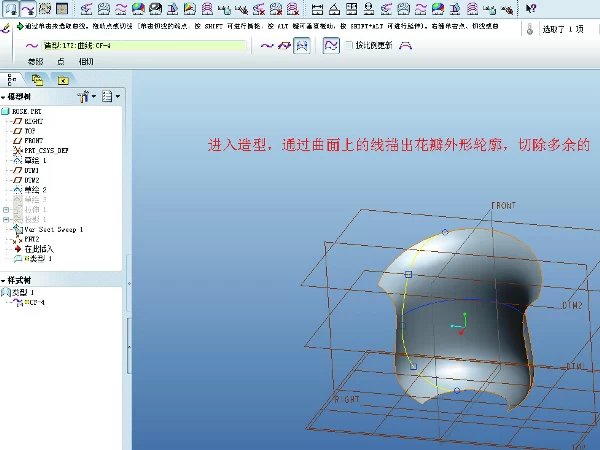

4.进入造型，通过曲面上的线描出花瓣外形轮廓，切除多余的；

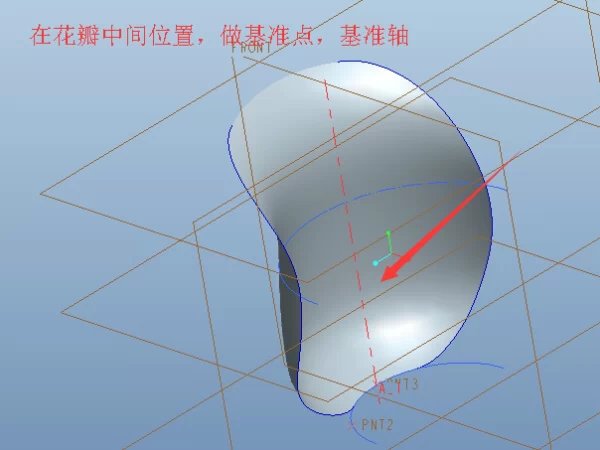

5.在花瓣中间位置，做基准点，基准轴；

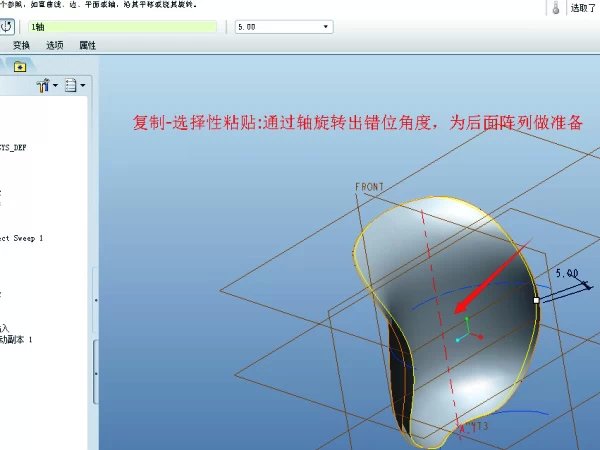

6.复制-选择性粘贴，通过轴旋转出错位角度，为后面陈列做准备；

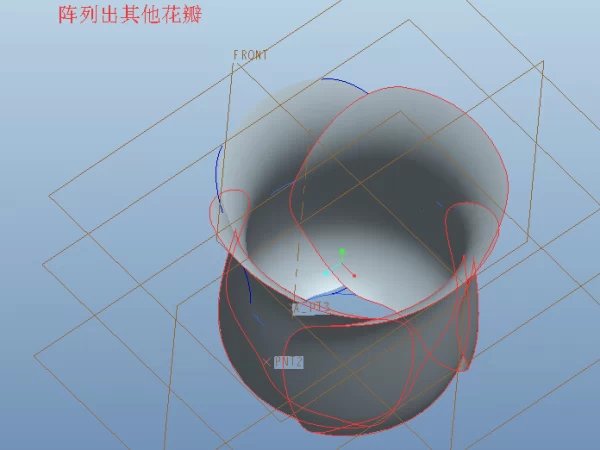

7.陈列出其他花瓣；

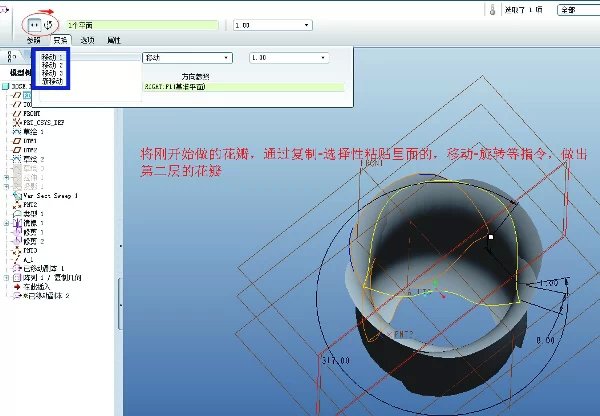

8.将刚做出来的花瓣，通过复制-选择性粘贴里面的移动-旋转等指令，做出第二层的花瓣；

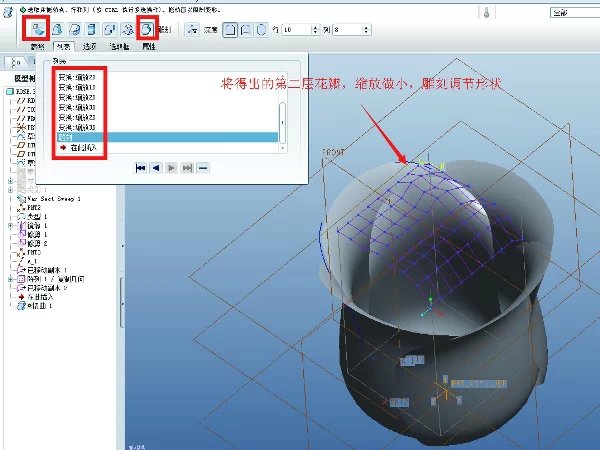

9.将得出来的第二层花瓣，缩放做小，雕刻调节形状；

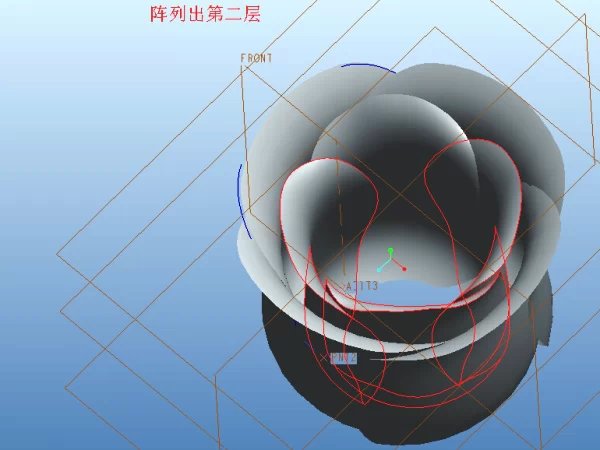

10.陈列出第二层；



11.用同样的方法得出第三层，并阵列；



12.阵列出3瓣；

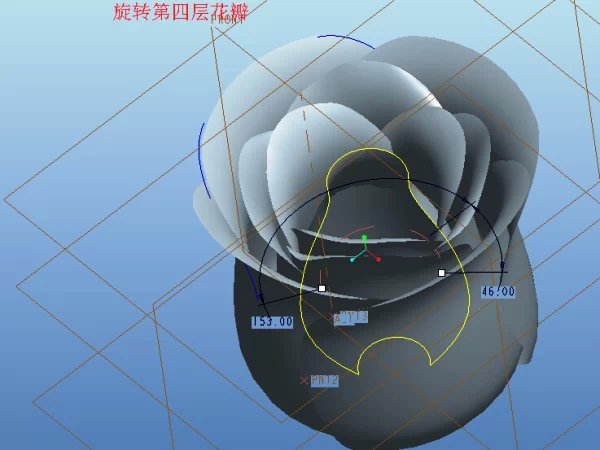

13.旋转第四层花瓣；

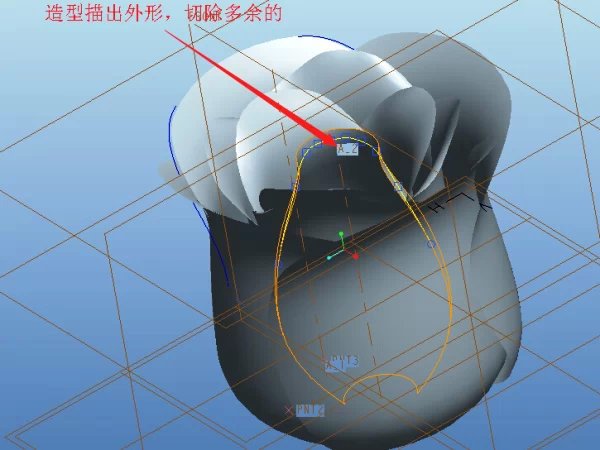

14.造型描出外形，切除多余的；

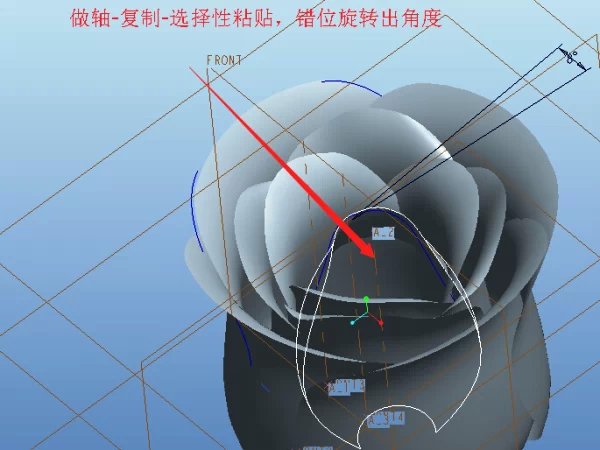

15.做轴-复制-选择性粘贴，错位旋转出角度；

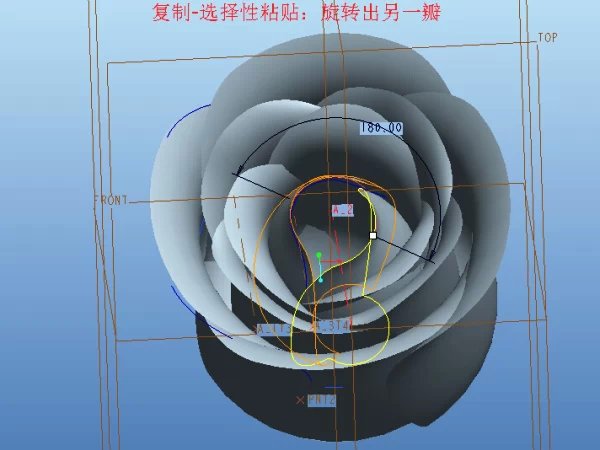

16.复制-选择性粘贴，旋转出另一瓣；

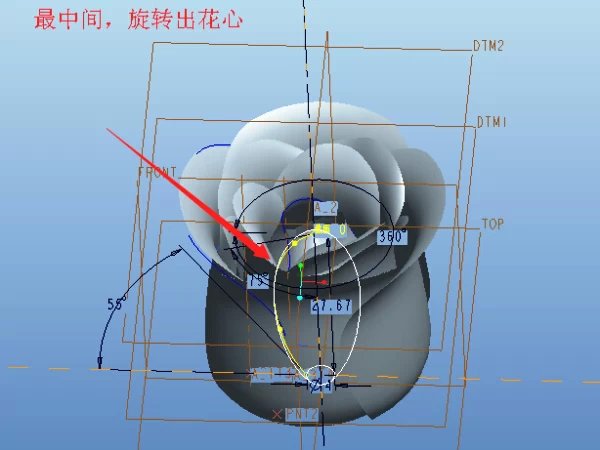

17.最中间，旋转出花蕊；



18.将开未开的玫瑰就做好了，如果要做盛开的，就是在外层添加一层打开的花瓣就可以了；

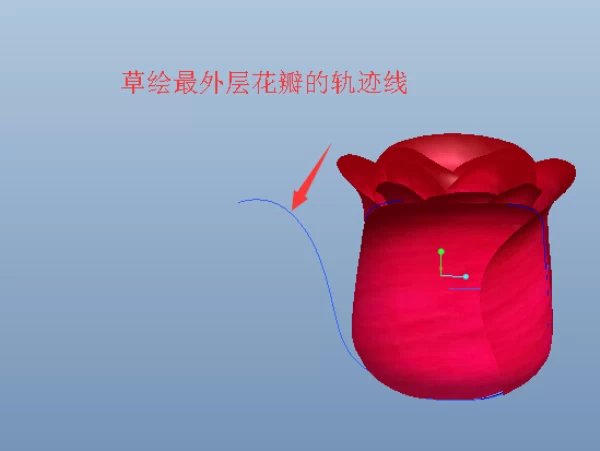

19.草绘最外层花瓣的轨迹线；

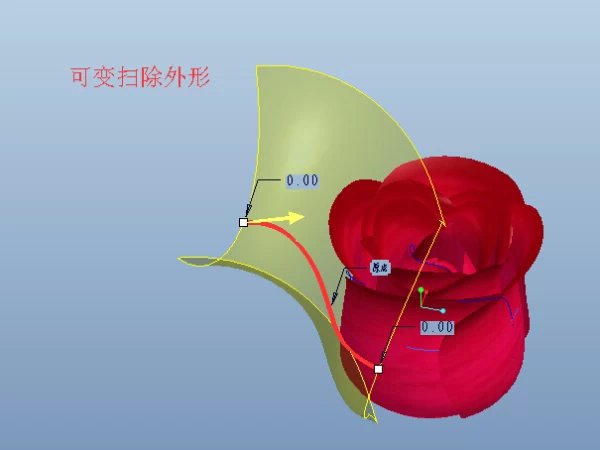

20.可变扫除外形；

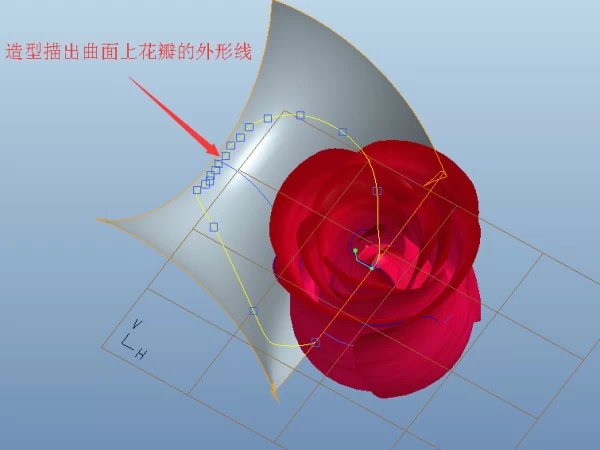

21.造型描出曲面上花瓣的外形线；

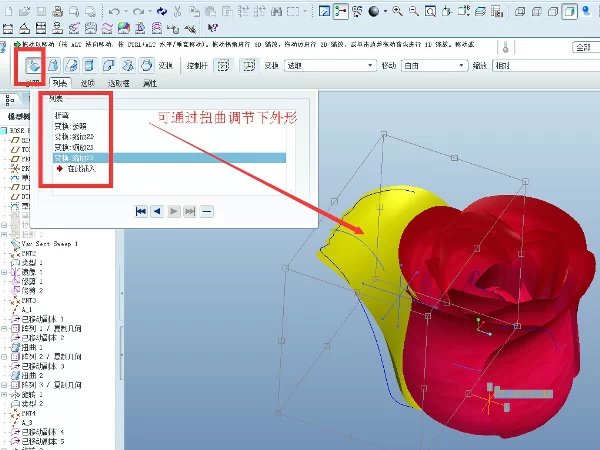

22.通过扭曲调节下外形；



23.阵列得出其他花瓣，

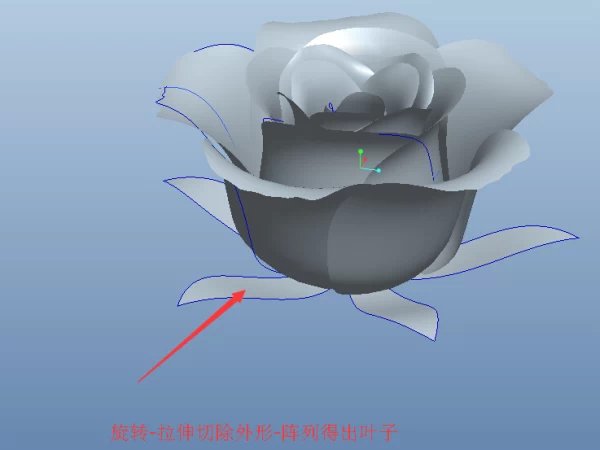

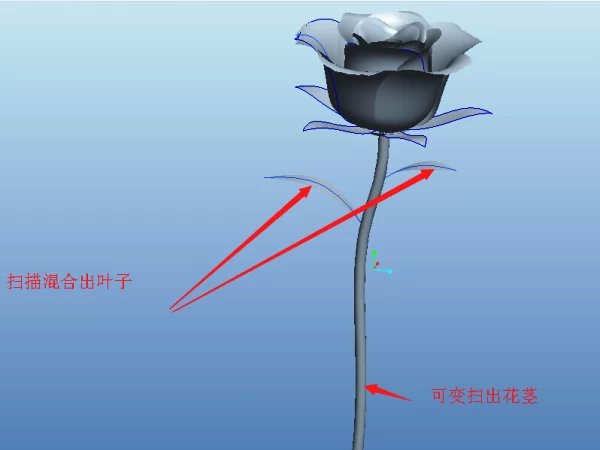

24.旋转-拉伸切除外形，阵列得出叶子；



25.可变扫出花茎；

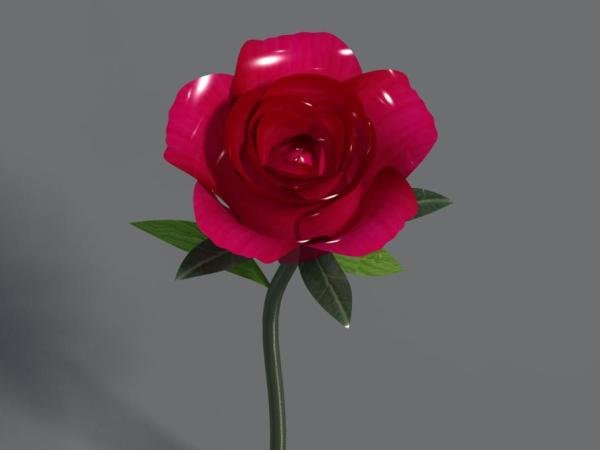

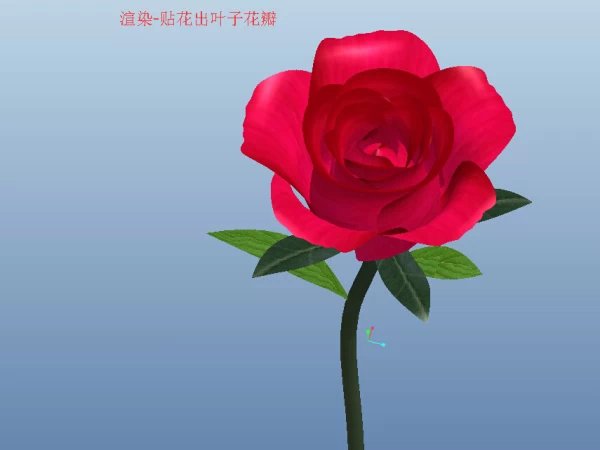

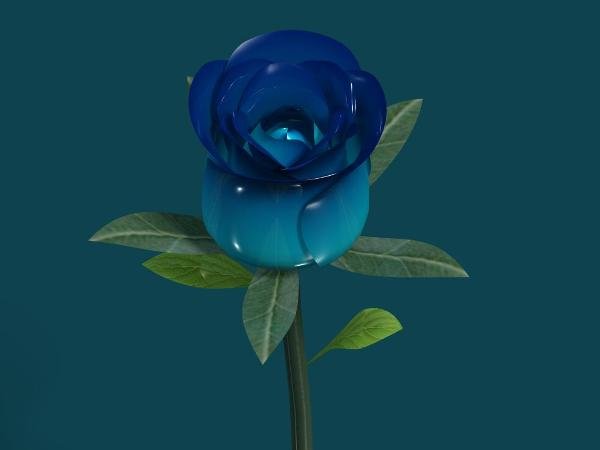

26.渲染；
