解决UG抽取前后模面区域不相连问题技巧

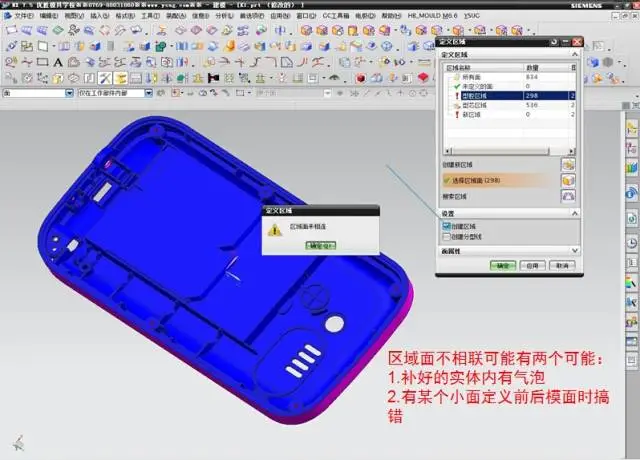

区域面不相联可能有两个可能：

1.补好的实体内有气泡

2.有某个小面定义前后模面时搞错

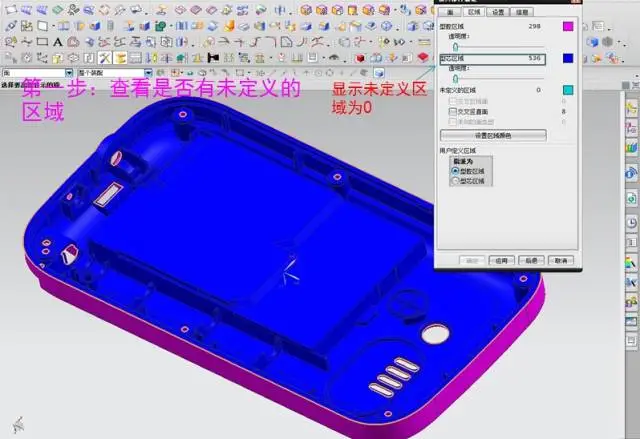

第一步：查看是否有未定义的区域；

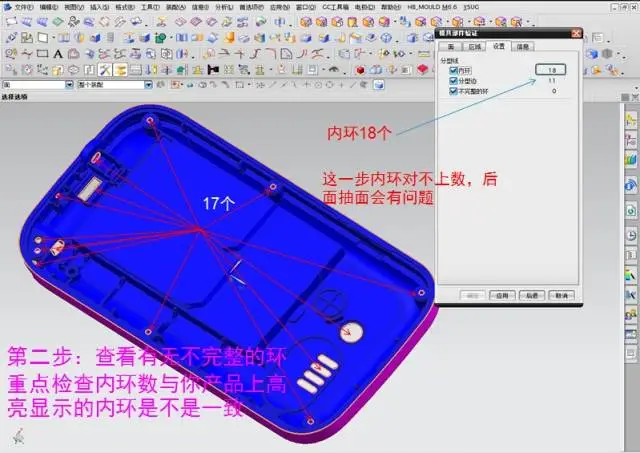

第二步：查看有无不完整的环，重点检查内环数与你产品上高亮显示的内环是不是一致；

第三步：在没有办法检查出不相联面的情况下，可以用颜色过滤抽面的方法抽出前模面或后模面，然后缝合面，既然不相联，缝合后生成一个大的面和一个碎片面；

第四步：用颜色过滤器来抽面；

第五步：继承前模面或后模面的颜色；

第六步：把抽取的面缝合起来，结果：有一个面缝不起来，出现下面的提示；

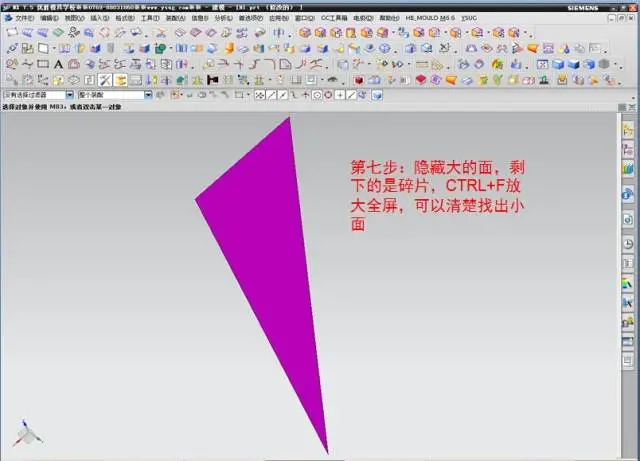

第七步：隐藏大的面，剩下的是碎片，CTRL+F放大全屏，可以清楚找出小面；

第八步：标记问题面的位置；

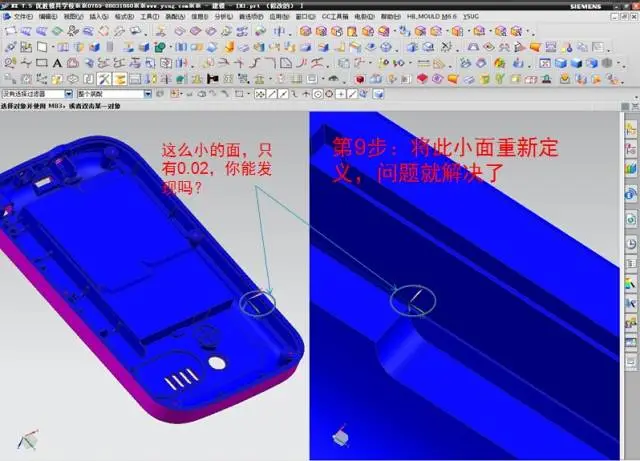

第九步：将此小面重新定义，问题就解决了。
