五金汽车模具翻孔工艺设计要点解析

1、普通翻孔

注：1、一般翻孔T>0.8时翻孔壁厚 W=0.6T

2、预冲孔和翻孔尺寸参考牙孔与翻孔对照表

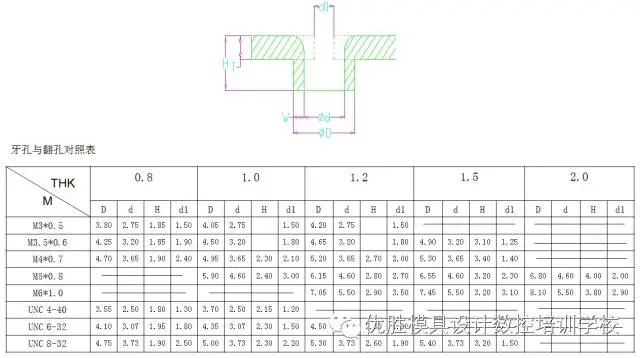

牙孔与翻孔对照表

注：d1为预冲孔

2、深翻孔

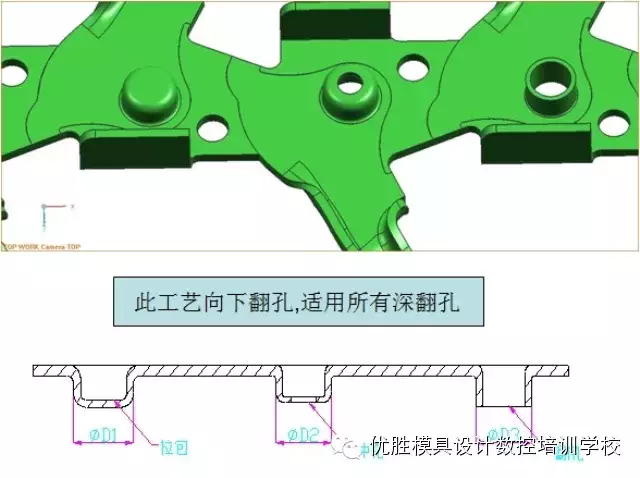

无要求的深翻孔

注: D1>D2>D3>D4。

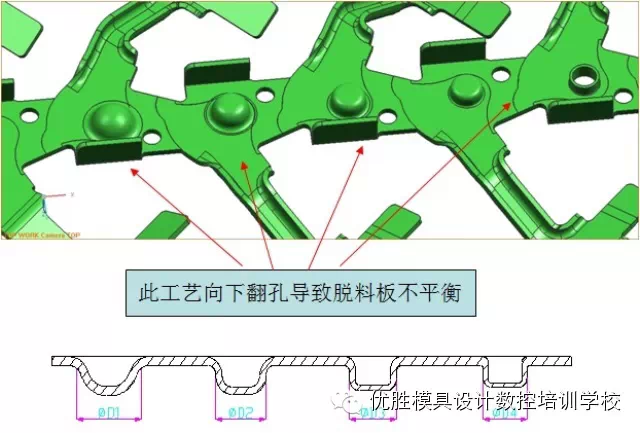

注: 1、D1=D2=D3；

2、计算拉包高度和翻孔高度采用每工步体积相等的原理。

┄┄┄┄┄┄┄┄┄✄┄┄┄┄┄┄┄┄┄
