creo4.0中想要设置网格间距，该怎么设置呢？下面我们就来看看详细的教程。

查看详情

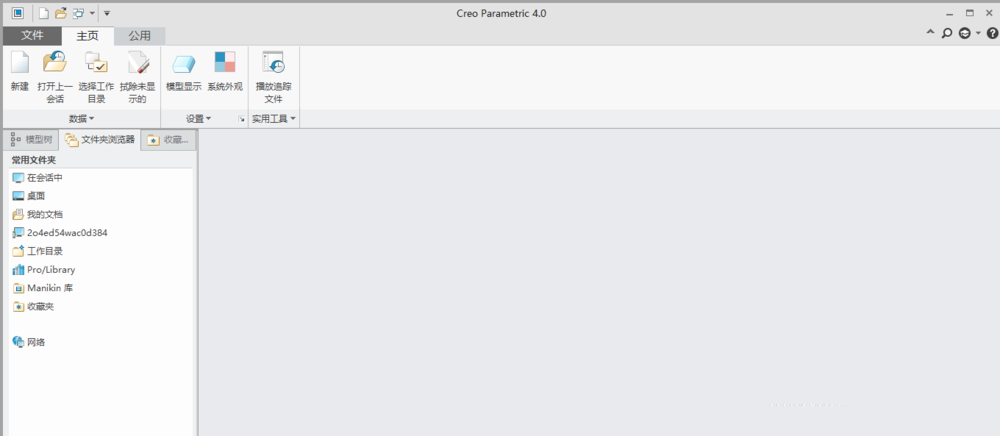

1、打开creo4.0软件。

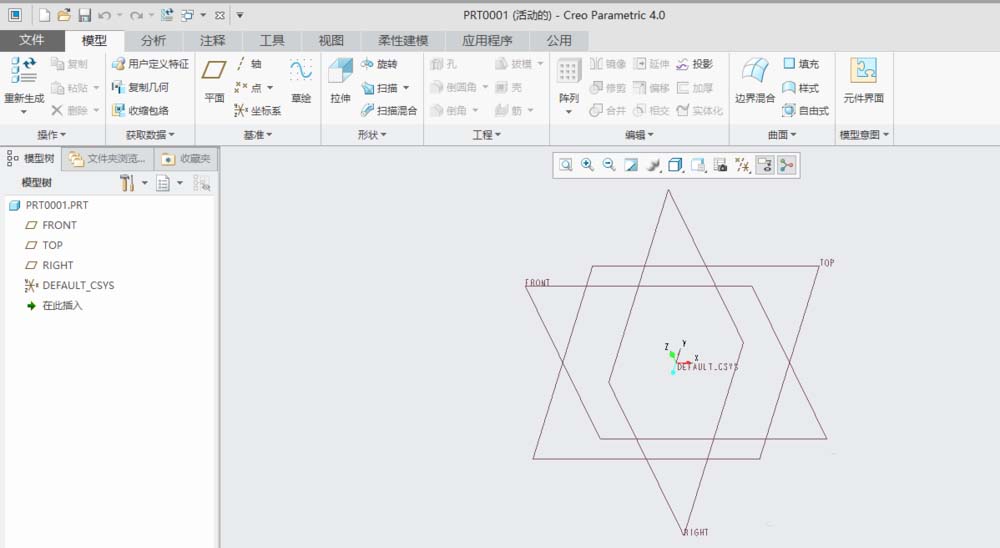

2、新建一个零件类型文件。

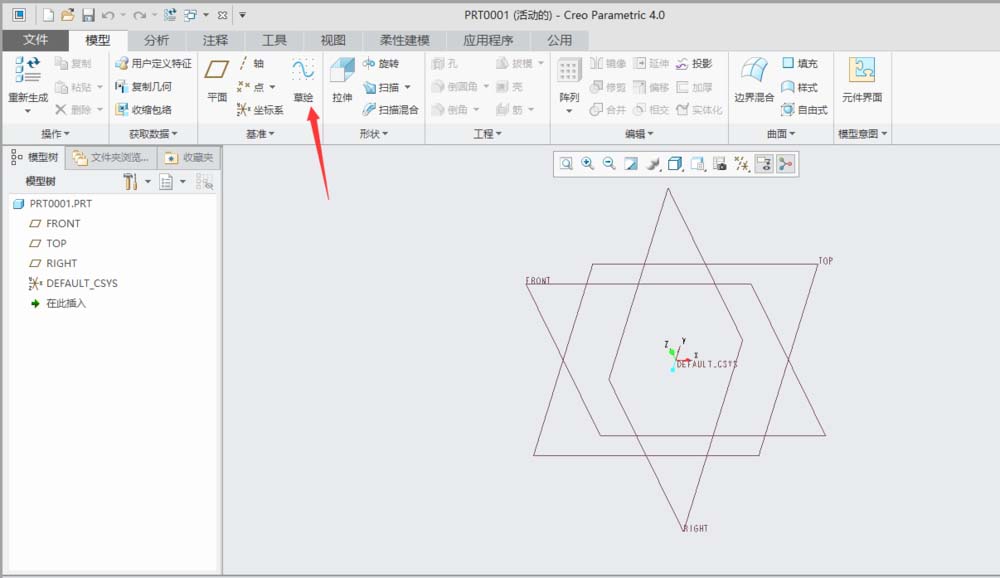

3、单击“草绘”按钮。选取草绘平面及草绘方向参考面，进入草绘。

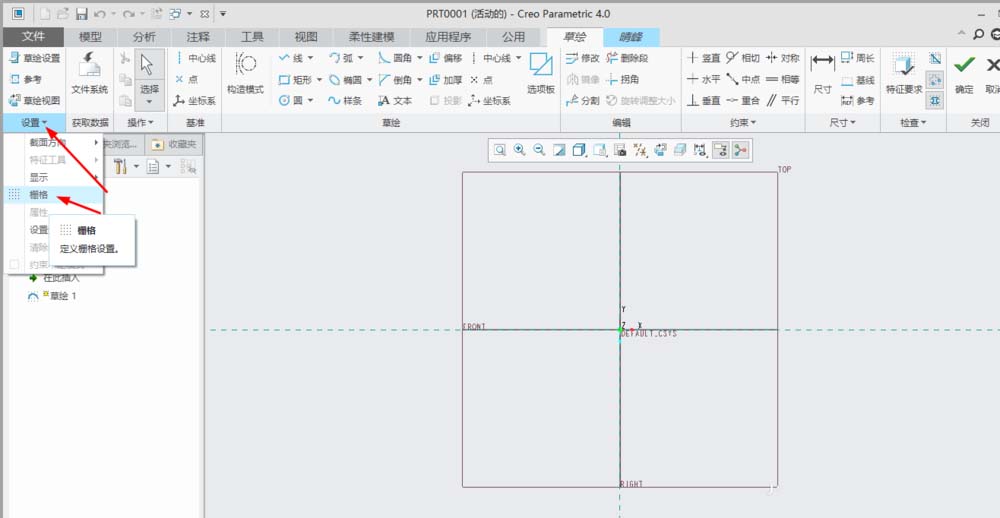

4、在“草绘”功能选项卡单击设置下拉按钮，单击选择“栅格“。弹出“栅格“对话框。

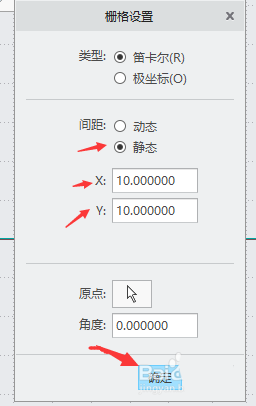

5、在“栅格“对话框间距栏中选择”静态“，输入X、Y方向间距值。然后单击“栅格“对话框中的”确定。

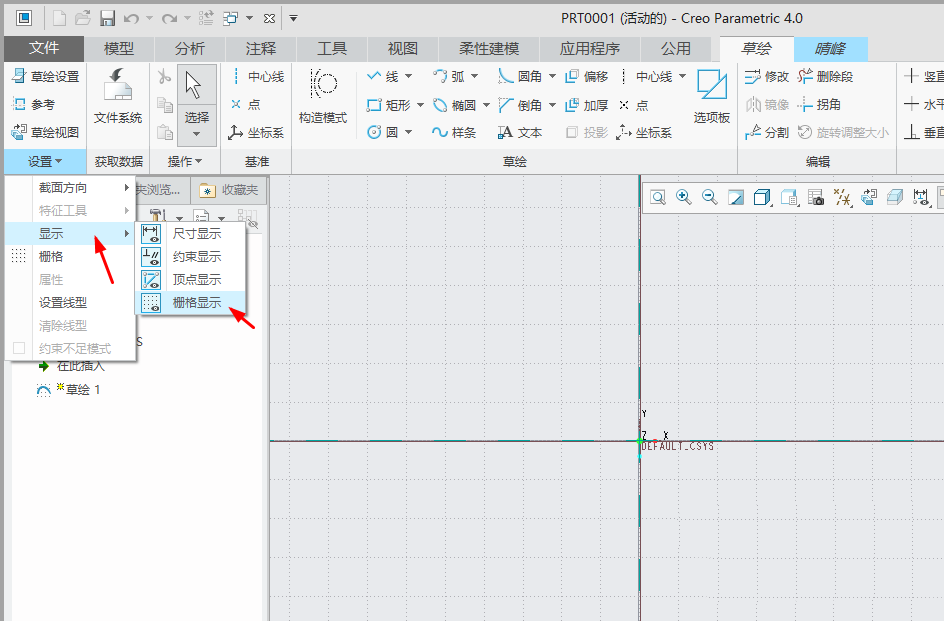

6、如果网格没有显示，在“草绘”功能选项卡单击设置下拉按钮，单击选择“显示“，再在弹出的选项选择“栅格显示”。

以上就是creo4.0设置网格间距的教程，希望大家喜欢，请继续关注脚本之家。
