vmd软件使用教程

软件介绍

这是参加 ​​mathorcup​​数学建模比赛 时 官方提供的一个分子三维结构展示软件；

适用文件类型

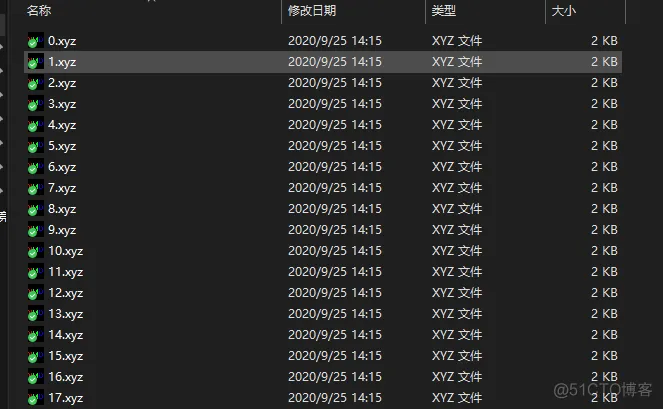

VMD软件适用于 以后缀名 ​​xyz​​ 结尾的文件；

文件格式

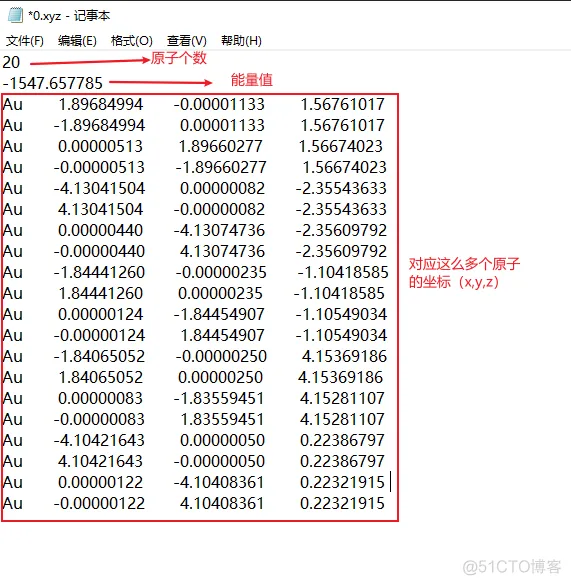

以上图的 ​​0.xyz​​为例：

注意：

• 原子个数n，能量值，以及n个原子的坐标这三个都是必须要有的，少一个都不能用VMD画出图；
• 上下原子个数要一致，不能上面写有21个原子，下面却只放20个原子的坐标，这样软件也不会显示结构图；
• 注意原子坐标的每一行前面都要加上原子类型，这里我是Au，金团簇

软件使用

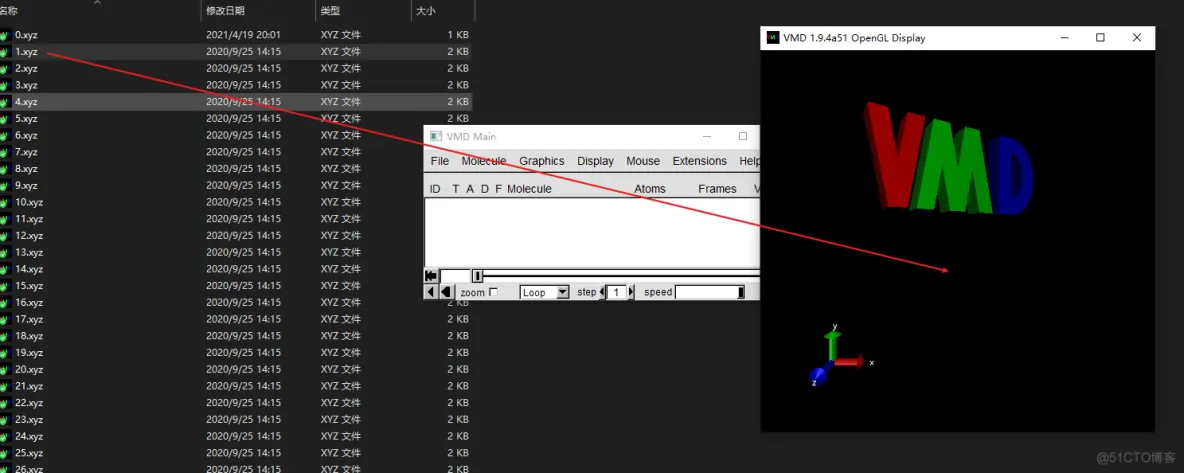

安装后，直接打开该软件，然后把 ​​.xyz​​文件拖到软件即可，或者直接用该软件打开文件；

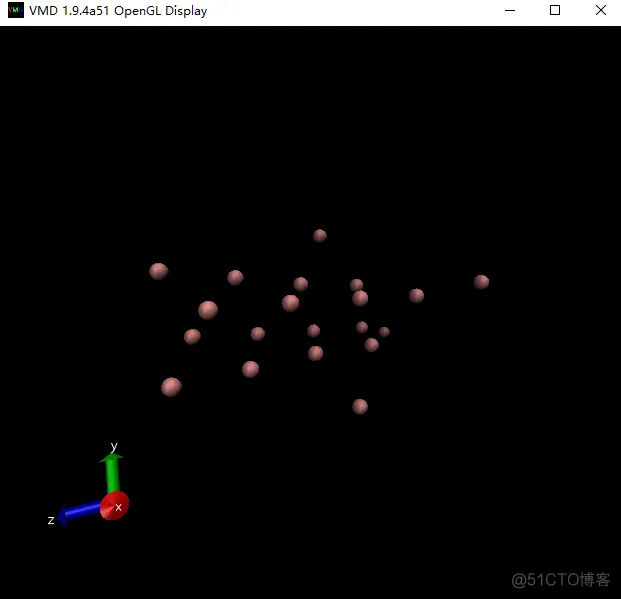

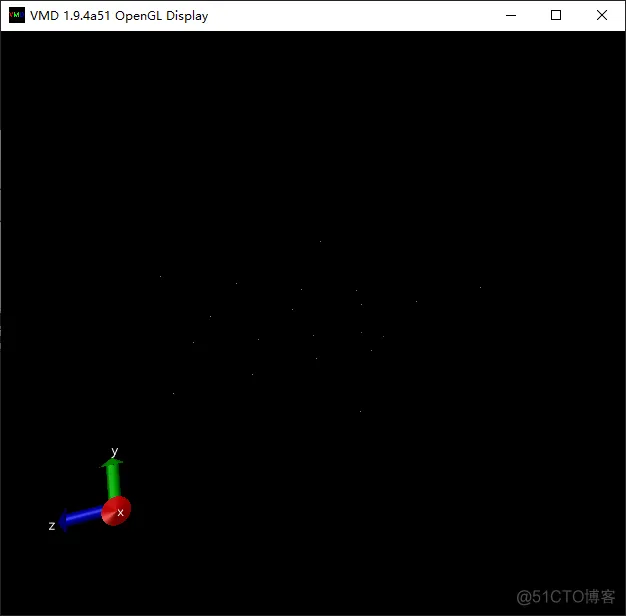

一进去一般是这样子的：

就一些空间上的点，其它原子啊、他们之间的键啊都没有显示；

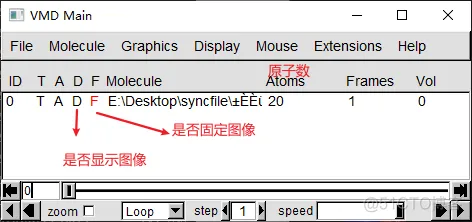

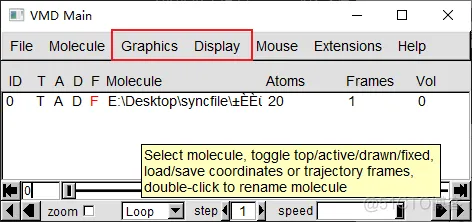

这都不重要，主要会用Graphics和Display就行：

调出原子和键

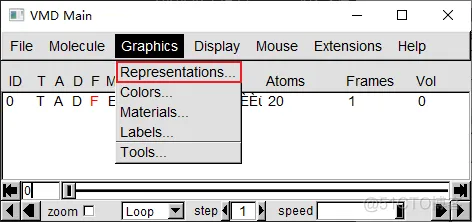

进入 Graphics 的 Representations：

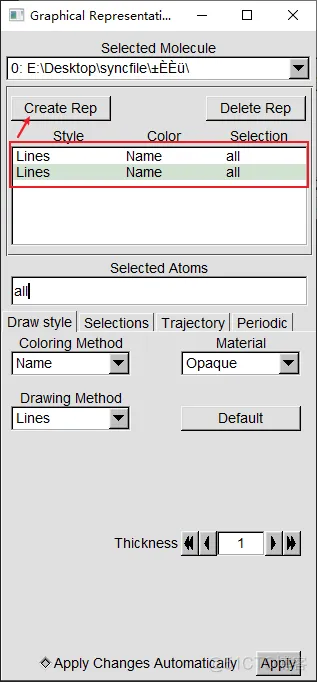

点击Create Rep，创建两个图层（下面显示原子，上面显示键）

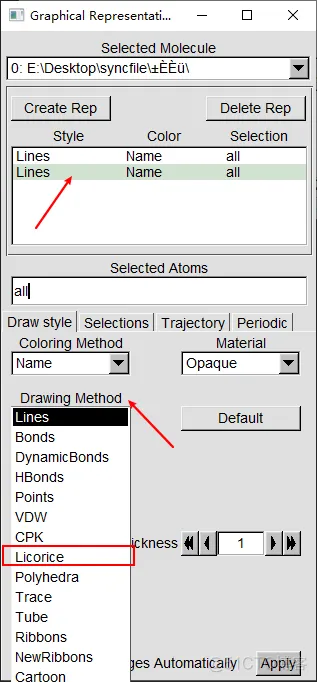

点击下面那个图层 修改 Drawing Method 为 Licorice；

此时 软件中就会显示各个原子

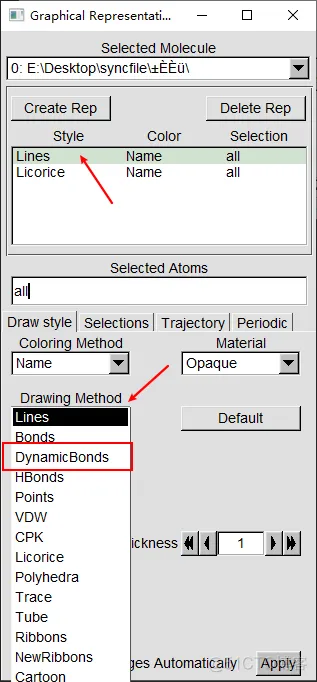

然后点击第一个图层 修改 Drawing Method 为 DynamicBonds，根据距离动态成键；

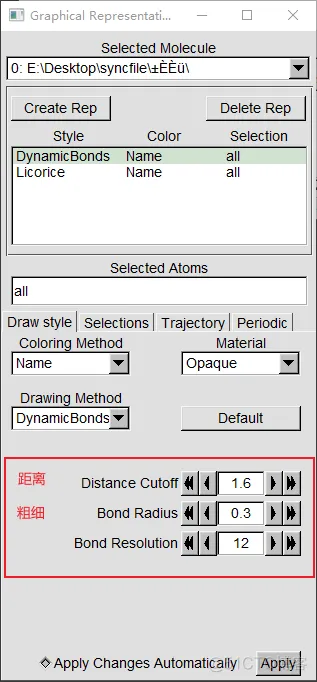

此时，一般软件的图像不会发生变化，但是你会发现窗口多了这几项：

距离为1.6 表示 两原子间距离 <= 1.6 时，才会显示它俩之间的键；
粗细就是调整键的半径；

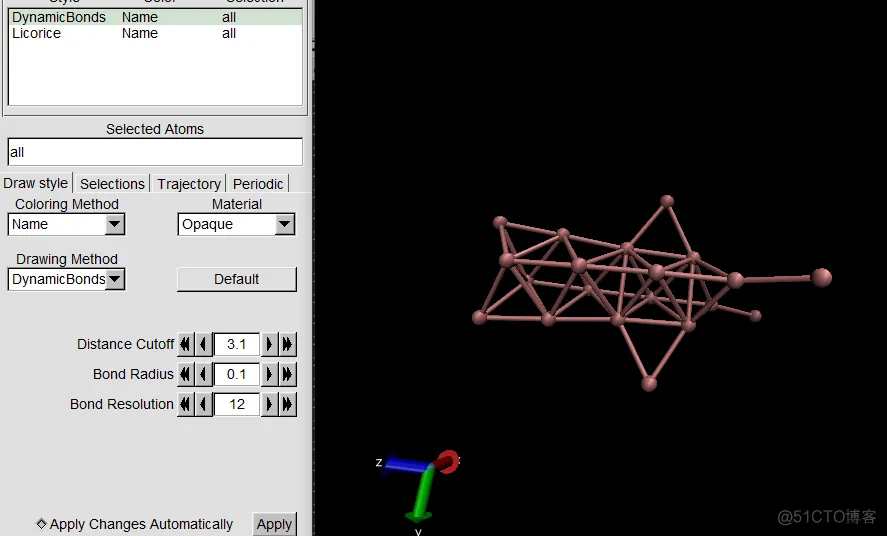

你可以把距离调大以显示出合理的键，然后为了美观把键的粗细度调细，比如我这里距离调成3.1，半径为0.1：

结构就很明显了；

这里面的其它功能可以自己摸索，我暂时就用到这些；

调整背景和坐标轴

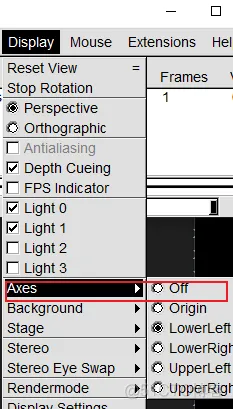

Display 的 Axes 就是调整坐标轴的位置，可以关闭；

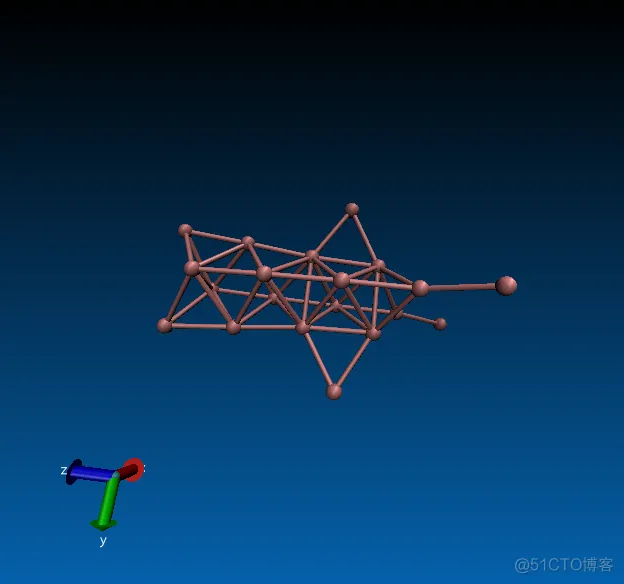

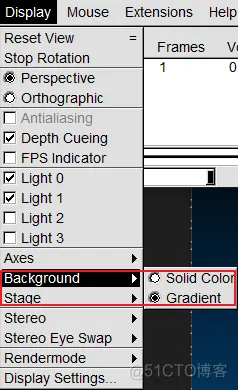

Background就是调整背景色，比如我换成下面这个：
