基于simulink的16QAM仿真模型

具体的参数以及原模型的构架，我们做了调整请自行对比原来你提供的模型，这里，我们将给出所有的仿真图。

·串并

仿真结果如下所示：

如图，这里输入的信号为1000001000_0110001010_0111101000

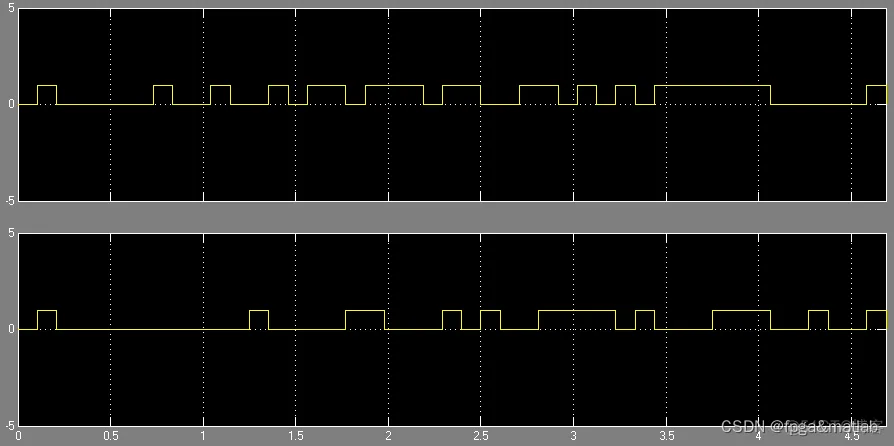

串并之后得到数据（由于延迟1个符号，数据的第一个值不计入计算，最后一位图中未显示）：

I： 1 0 0 1 0   0 1 0 0 1   1 0 1 1 1 0

Q：0 0 0 0 0   1 0 0 0 0   0 1 1 0 0 0

·电平转化

对于2/4电平的转换，其实是将输入信号的4种状态（00,01,10,11）经过编码以后变为相应的4电平信号。这里我们选择的映射关系如表4-1所示。

其仿真结果如下所示：

其最后的速率变为了原数据的1/4了。

·载波调制

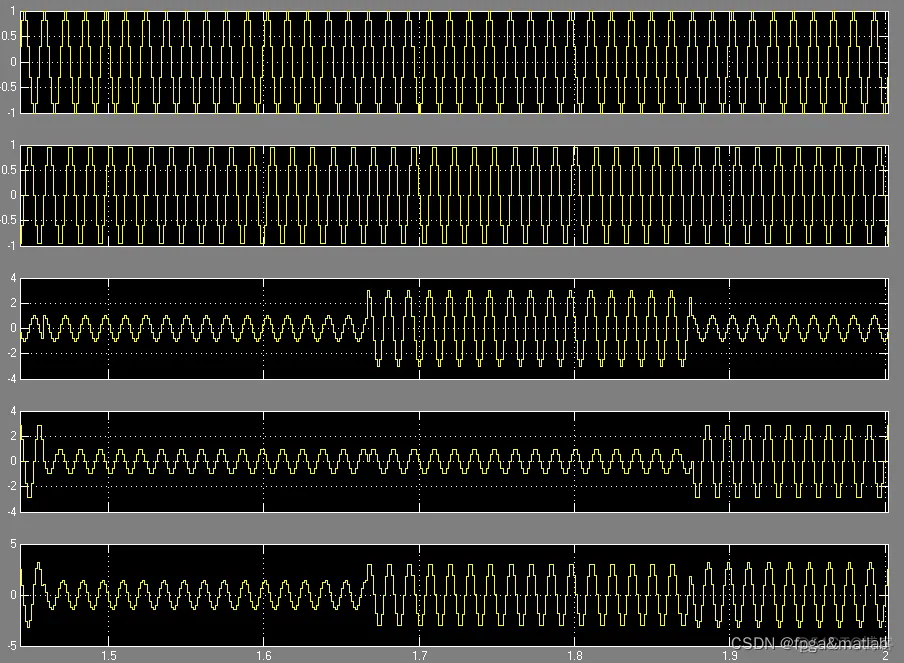

该模型的仿真结果如下所示：

·加入高斯白噪声

这个模块比较简单，但是需要值的注意的是：

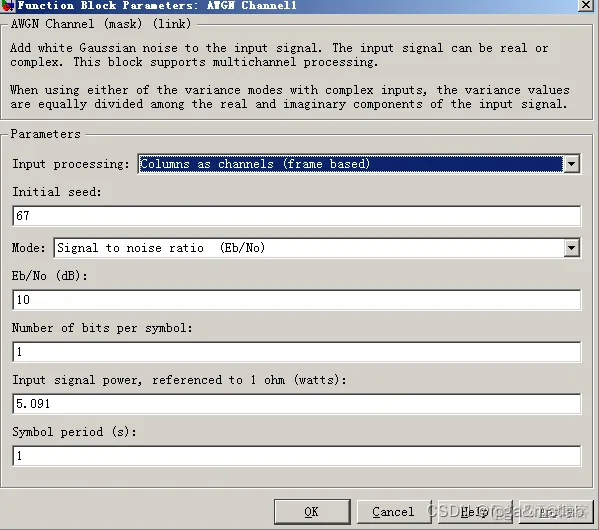

其参数中有个输入信号的功率的输入，所以我们需要在模型中加入如下的模块：

这个模块就是计算信号的功率的，将5.091输入到参数设置中即可。

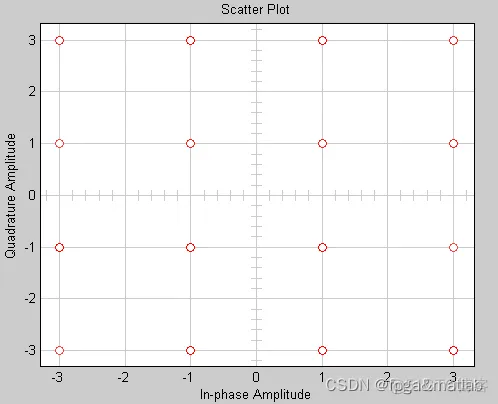

以上是调制部分的仿真和最后的星座图

下面开始仿真解调部分：

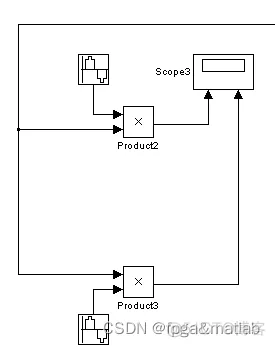

·下变频

其仿真结果如下所示：

·滤波

 这里，滤波器使用的模块为：

·电平转化之后得到如下的结果：

·最后是并串转化

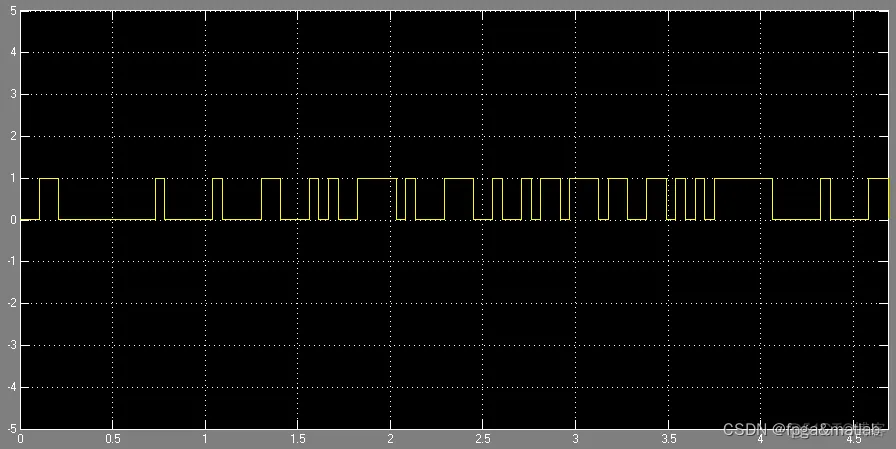

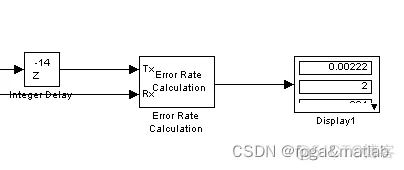

通过观察和之前的数据，发现完成相同， 这说明是正确的，最后加入误码率统计模块，得到其误码率为：

这个误码率是一开始传输的时候延迟多出的两个bit信息照成的。

下面仿真其误码率曲线图：

由于误码率曲线是在不同的SNR下仿真的，所以这里就需要借助MATLAB联合Slimulink进行仿真。

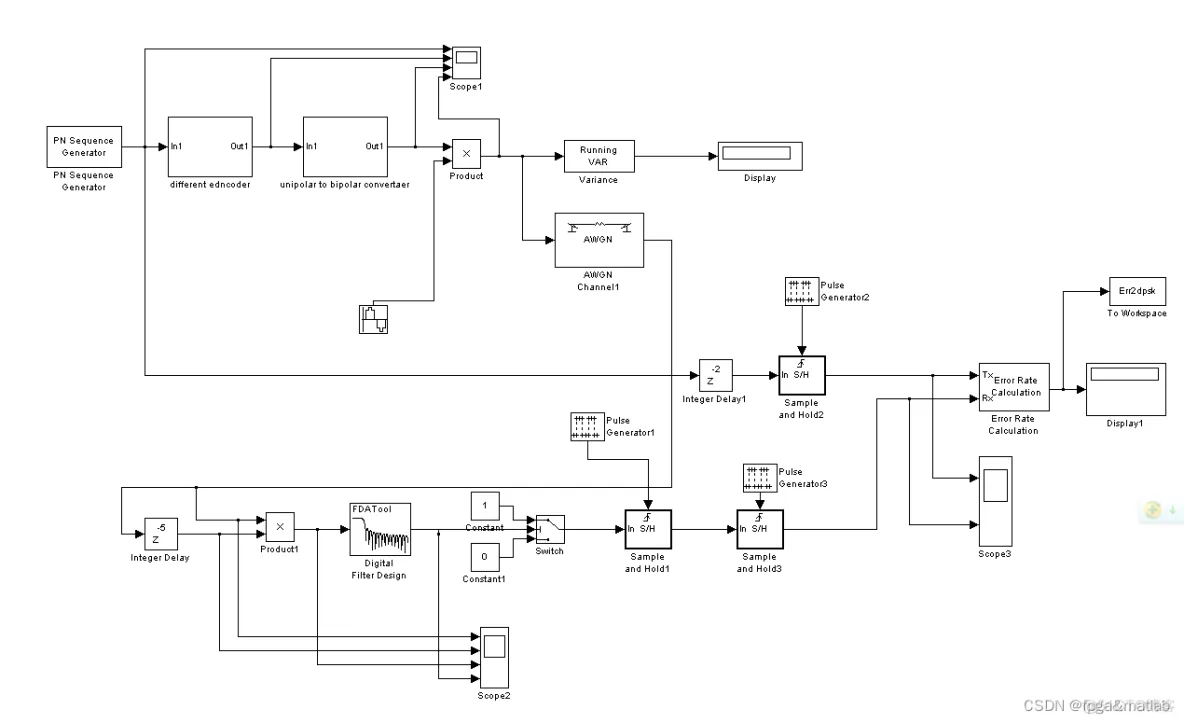

2DPSK部分：

误码率曲线仿真说明：

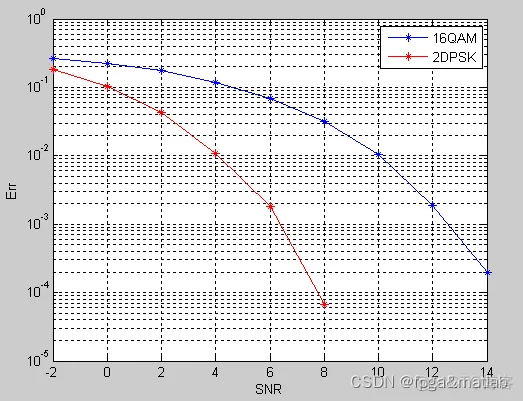

16QAM和2DPSK的对比：
