Vivado中调用ModelSim进行仿真操作

经过实践， vivado在仿真的时候，可以设置自己的仿真。也可以设置用modelsim来仿真。

当仿真的时候，选择了modelsim。  那么它实际就是调用了 C盘下安装的这个EXE。

当vivado里面，例化了XILINX 核的时候。  这些文件，modelsim是不知道的。

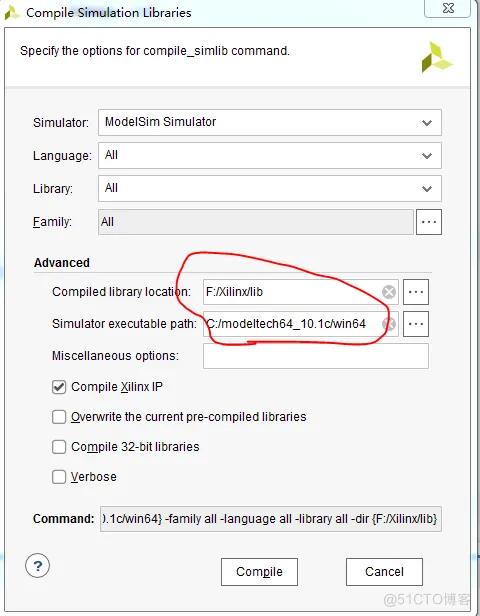

因此需要新建一个文件夹（任意路径下都可以），让modelsim知道这个文件夹路径。  名字一般都是vivado_lib .   然后vivado软件里面，可以 在Tools->找到compile simulation library...

如上图，  红色框里，可以选择刚刚创建的文件夹路径。 编译这些库， 需要大概20分钟到半小时才能完成。

然后回到主界面，选择settings--->Simulation---> Target simulator  ,设置modelsim仿真。
