隧道开挖流固耦合分析：案例分享与深度剖析

在数值分析中，要实现流固耦合或者多场耦合比常规分析稍微复杂一点，需要掌握渗流的一系列理论知识。下面分享一个midas GTS NX隧道流固耦合的简单例子。

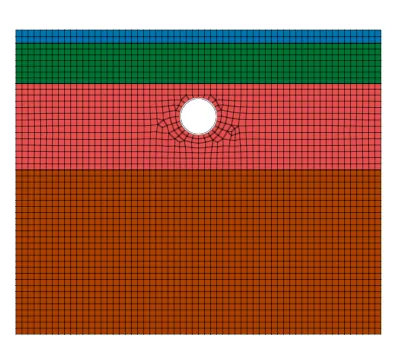

无论是渗流分析还是动力分析，前面的几何及网格操作都是一样的，这里不再赘述，可以观看该账号发布的其他视频或者文章。在做流固耦合之前，需要把相关参数弄清楚，比如渗透系数，饱和容重，如果要考虑土体非饱和特性，还要加上非饱和特性函数。

流场或者动力分析与静力分析不同的在于边界与荷载的不同。根据实际施工情况、施工步骤，隧道埋深情况，水源补给条件等确定好模型的流场边界，并在MIDAS GTS NX中建立好应力-渗流-边坡的施工阶段组，具体施工阶段为：

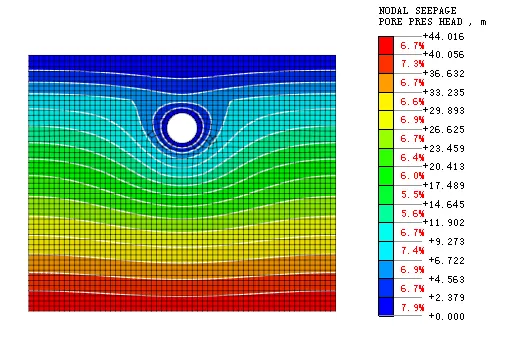

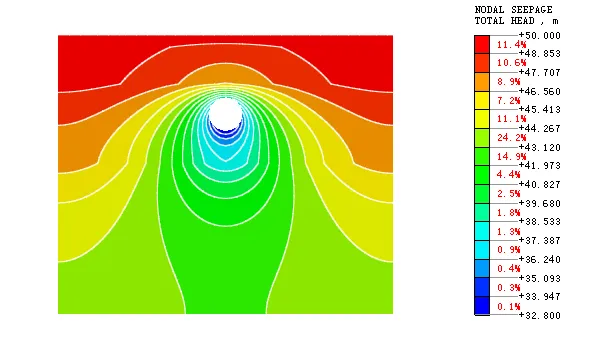

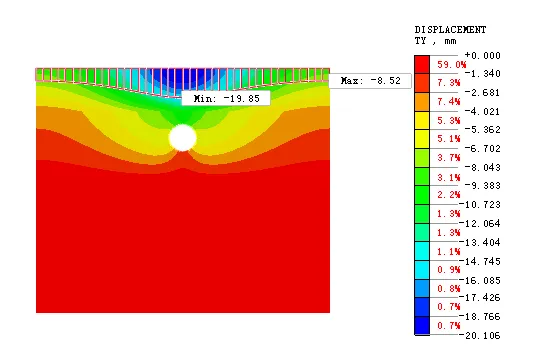

当前隧道开挖工况为盾构施工，具体施工阶段比较复杂，这里只列举简单应力施工阶段。最后得到的结果的位移图，总水头，压力水头，流势线图分别如图所示。并可以根据土力学原理或者软件自动计算出流量大小。
