LS-Dyna中摩擦生热的模拟技术探索

问题描述：

一短一长的两个块状物体发生相对滑动，两物体初始温度为293K，在小的方块顶部施加100Mpa的压力，小方块在长方体上以10mm/s的速度进行滑动，滑动过程中的动摩擦系数为0.5，考虑两者之间的接触热，两物体材料属性为：

密度：7800kg/m^3

弹性模量：200GPa

泊松比：0.3

比热：0.5 KJ/(Kg·K)

热导率：40 W/(m·K)

材料属性定义：

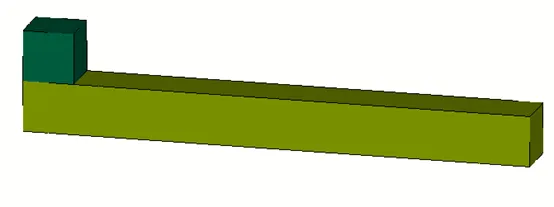

由于几何模型较为简单，读者可以自行在LS-prepost中创建，也可以使用第三方软件进行建立。在导入有限元模型之后，开始定义材料属性。

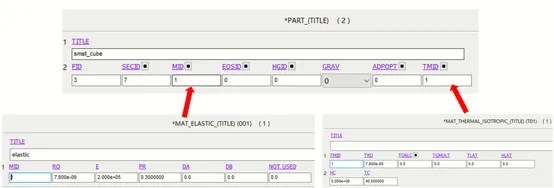

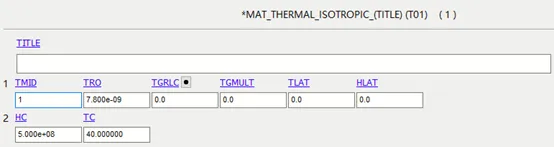

定义材料的热属性时，需要添加MAT_THERMAL_ISOTROPIC(T01)对两个物体的热属性进行设置。主要设置HC(比热容)和TC(导热系数)。

小方块用弹性材料MAT_ELASTIC (001)表示，并考虑变形：

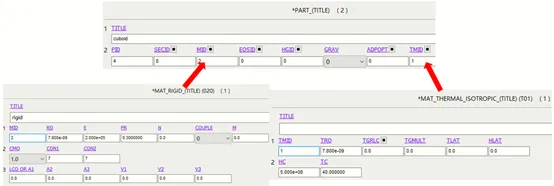

长方体用刚体材料MAT_RIGID(020)，这里刚体材料可以提高计算速度，也可对物体进行约束。CMO=1，CON1约束3个平移方向，CON2约束3个旋转方向。

小方块的边界条件：

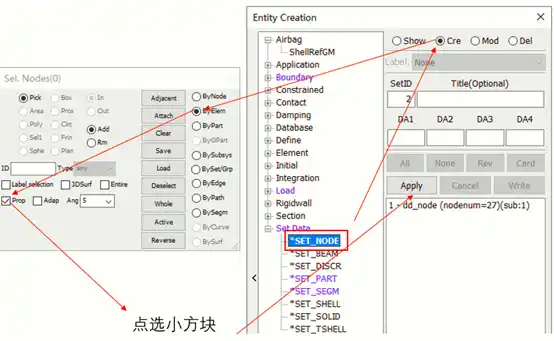

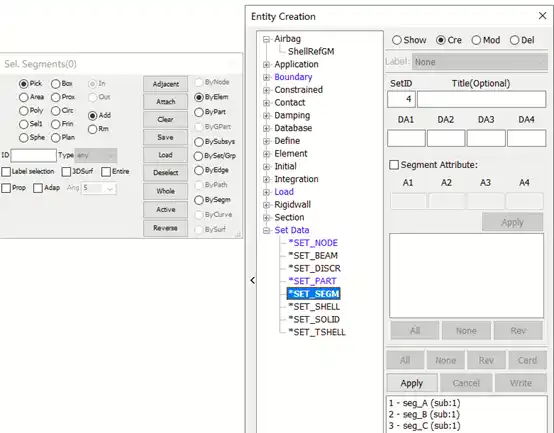

对小方块进行约束前，需要选择小方块所有的节点，并建立节点集合, Model > CreEnt > Set Data >*Set NODE > Cre > ByElem & Prop > 点选小方块 > Apply；还需要选中小方块的顶面，建立段面集合，Model > CreEnt > Set Data >*Set SEGM > Cre > ByElem & Prop > 点选小方块顶面 >Apply。

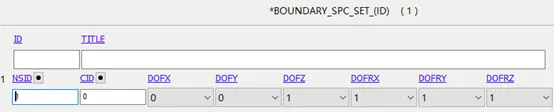

小方块只能在X方向，Y方向运动。因此需要将其他自由度进行约束，NSID中选择刚刚设置的*SET NODE，并将DOFX和DOFY设置为0.

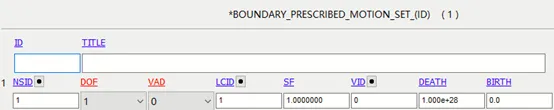

小方块需要向前运动，需给定向前运动的速度（10mm/s），NSID选择刚刚设置的*SET NODE，而LCID选择如下的*DEFINE_CURVE中的AAA曲线，DOF是表示运动的方向，VAD中的0表示速度，1表示加速度，2表示位移。

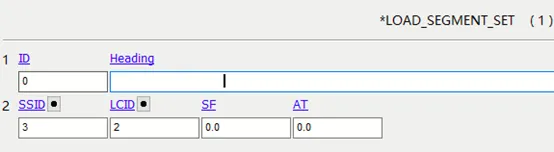

小方块跟长方体产生更摩擦的关键条件是需要对小方块有压力，所以需要对小方块顶部施加100Mpa的压力，SSID选择刚刚设置的*SET SEGM，而LCID选择如下的*DEFINE_CURVE中的BBB曲线，这里需要注意的是，凡是设置速度或者力都需要施加一个过渡曲线。

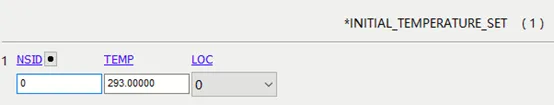

设置两个物体的初始温度为293K，

设置接触关系：

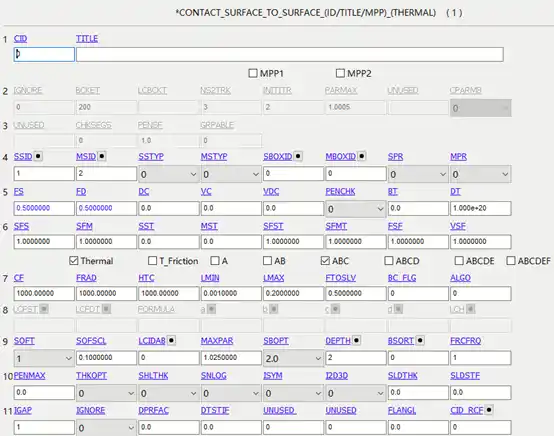

两个物体的接触是面对面的，所以需要对两个物体建立段面集合，这个操作如上文所示，FS和FD分别表示静摩擦系数和动摩擦系数，这里都填0.5，勾选下面的Thermal，设置如下：

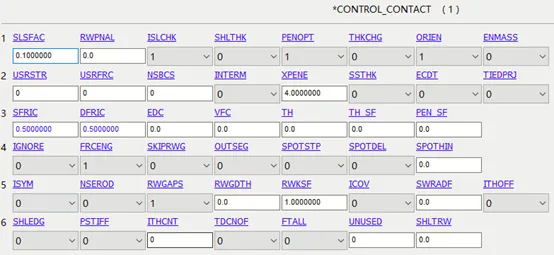

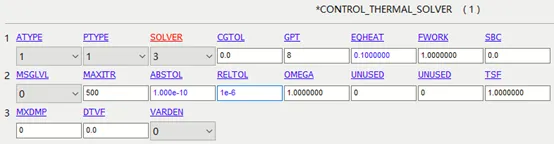

控制选项卡：

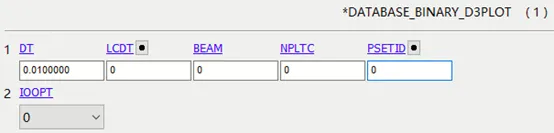

输出设置：

输出接触力：DATABASE > ASCII > RCFORC > DT=0.05

后处理：

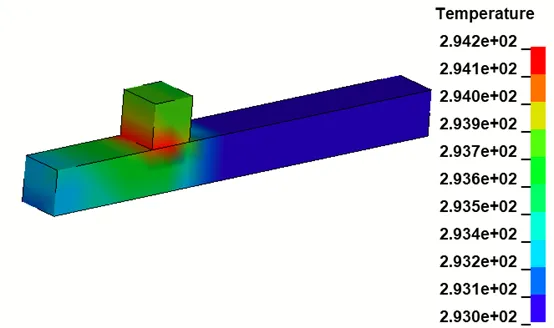

温度云图：

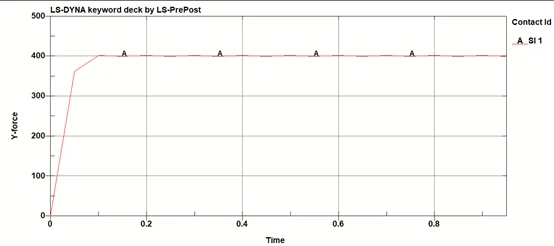

Y方向的下压力：

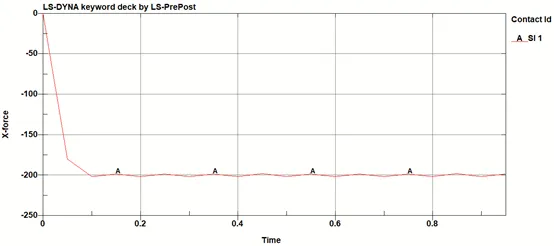

X方向的摩擦力：
