Moldex3D模流分析进阶：高效冷却系统设计

• 设定冷却系统 (Set Cooling System)

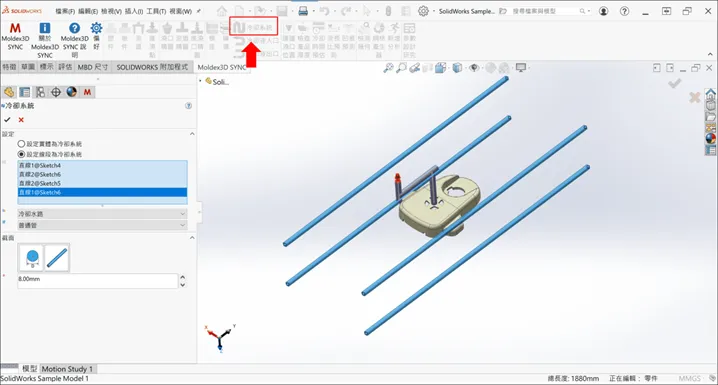

点击 Moldex3D SYNC 页签中的 冷却系统，并进入属性管理页面。并选择４条几何线条，点击后线条会变透明形状，在设定窗口中设定水路管径大小，属性及形式，按下 OK 完成设定。

• 设定模座 (Set Moldbase)

点击 Moldex3D SYNC 页签中的 模座，将弹出一个窗口， 显示适当符合水路尺寸的建议模座示意图及尺寸。用户可以选择模座中心位置：SYNC默认位置 或 用户自定义的位置。SYNC将根据冷却水路的位置自动设定模座中心点，通常是冷却水路的中心。用户可以透过点击「模座中心」按钮在 SolidWorks 上指定点来自由移动模座中心点。建议使用预设的模座尺寸。使用者还可以设定模座材料，选择制造商（JIS）和模座材料型号（S55C）。此外，使用者可以点击分模方向来更改模具开模方向。

• 设定冷却水路进出口位置 (Set Cooling Entrance/Exit)

右键点击左列树形图中的冷却系统，点选「自动添加进出水口」，SYNC会自动在各水路末端绘制表示进出水口形状的箭头（深蓝色箭头表示进水口，青蓝色表示出水口）；若想修改水路进出口方向，此时可以点击反转键，修改适当的进出口方向。
