模具技术精解：塑胶件拔模的艺术

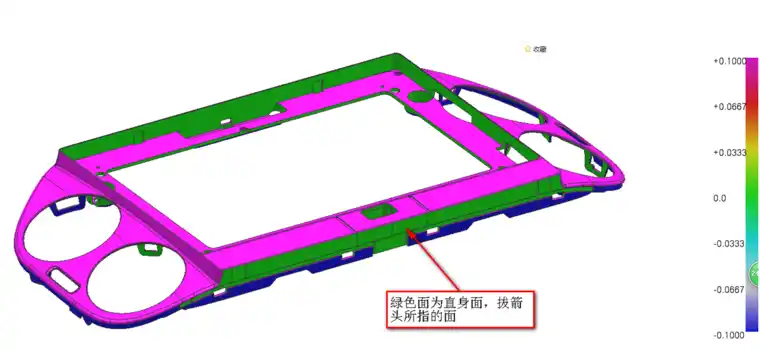

为了防止产品外观拉花或者包夹力过大导致顶出困难，我们设计模具前都要针对产品进行拔模，而对于拔模来说我们最不愿碰到的就是有很多R角的产品，必须先将R角去除，拔模后在将R角倒回，这样很繁琐，下面我跟大家介绍一种不用去除R角的拔模方法，但并不是所有的产品都适用，仅供大家学习。

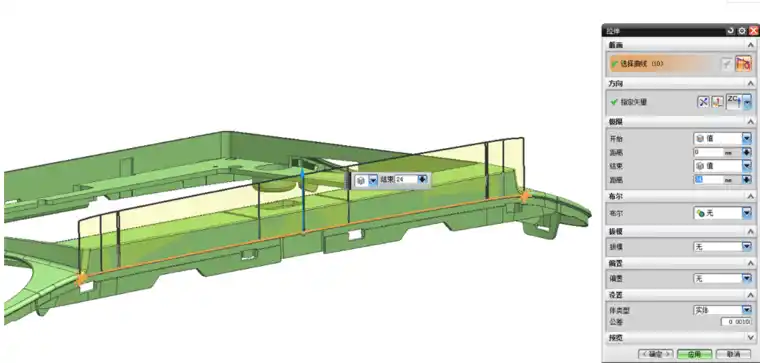

1.利用“拉伸” 命令，拉伸如图所示的产品边线，拉伸方向选择Z轴方向

2.利用“拔模” 命令，将拉伸的面拔模0.5°，如图所示

3.利用“修剪体” 命令，工具面选择拔模后的面，结果如图所示

4.利用“边倒圆” 命令，将被切掉的R角部分倒圆角，注意要分段倒才能倒得上，结果如图所示

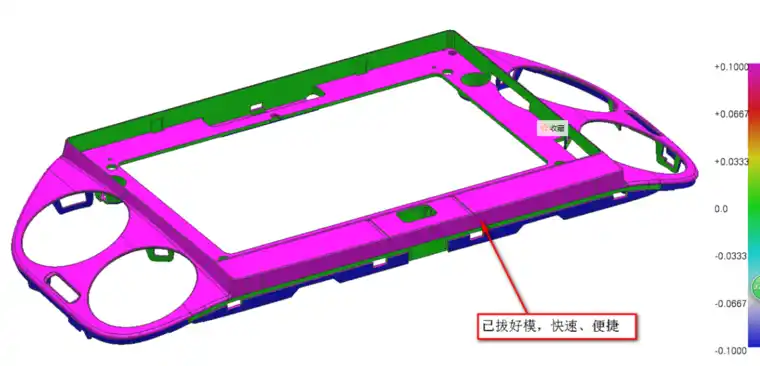

5.利用“斜率分析” 命令分析产品，产品已拔好模，结果如图所
