MATLAB仿真PMSM电机：外特性及MAP图拟合实战

1.基于MATLAB的M文件编写的程序，对于给定的部分电动汽车驱动电机的外特性转速-转矩数据，通过多项式拟合及转矩-功率方程优化，拟合绘制出满足整个转速范围内的驱动电机外特性曲线。

2.基于给定的部分转速-转矩-效率数据，通过数据拟合，给出驱动电机的整个转速范围内的效率方程及规律，绘制出电机的二维及三维效率MAP图。

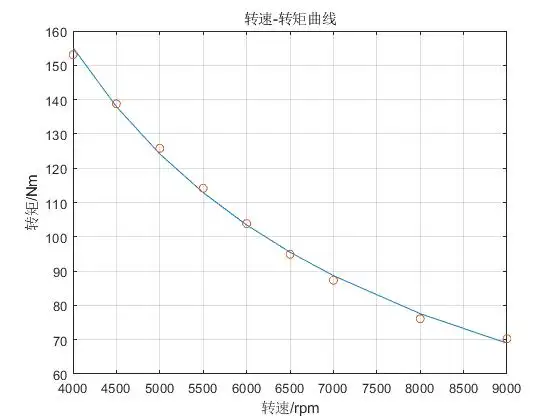

3.程序给出了2种数据拟合方法，分别是采用多项式函数的polyfit及MATLAB自带的拟合工具箱，cftool。直接采用polyfit函数并绘制恒功率段的曲线如下；

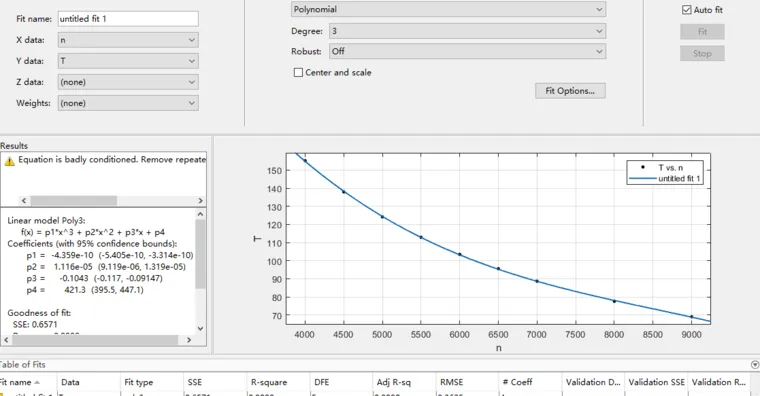

采用cftool工具的曲线拟合效果如下：

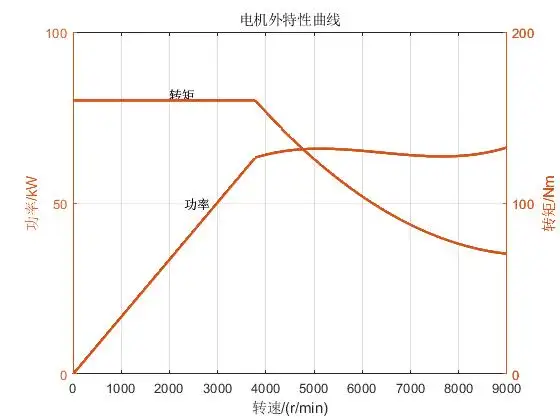

通过拟合的曲线及多项式参数，拟合出完整的电机外特性转速-转矩和转矩-功率曲线，并绘制外特性曲线图，如图所示：

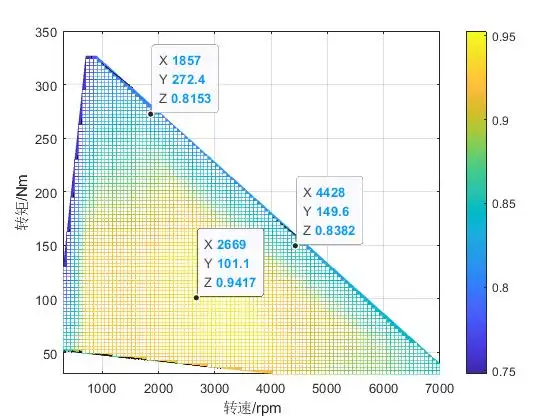

4.同样的方法，对部分的电机效率数据，通过拟合，得到完整的转速范围的效率数据，并绘制电机效率MAP的二维和三维图，分别如下所示：其中的二维MAP图可以通过鼠标手动标注效率值数据；

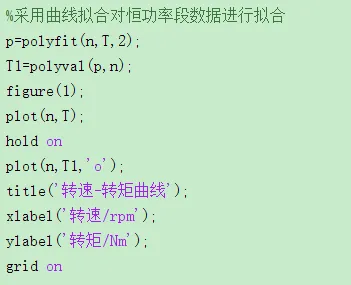

可以修改程序的数据，拟合得到实际需求的驱动电机的外特性及MAP曲线。部分程序代码见下图
