SIMU图文教程：Optistruct多载荷步添加技巧揭秘

使用描述：

1. user profile为optistruct
2. 建立三个载荷集F、F1和F2，将F1和F2添加到F中
3. 建立一个载荷步loadstep1，将F添加到loadstep1中

具体操作：

1.0启动HyperMesh

1.1user profile选择optistruct

1.2打开模型文件

2.0在相应位置建立约束spc

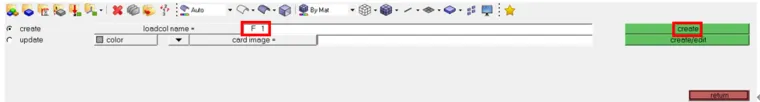

2.1单击loadcollector

2.2在loadcol name中输入F1

2.3单击create

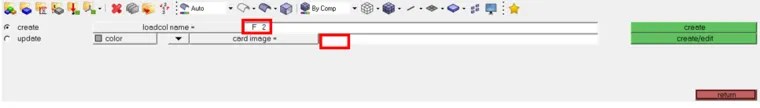

2.4在loadcol name中输入F2

2.5单击card image

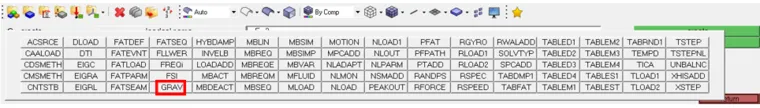

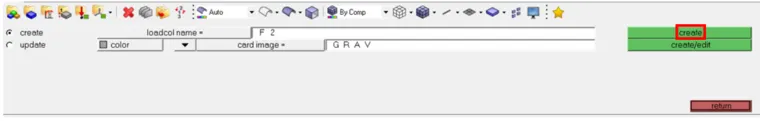

2.6单击GRA\V

2.7单击create

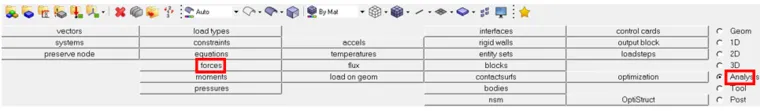

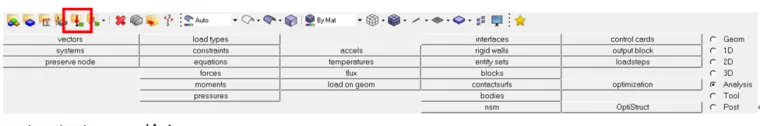

3.0选择analysis面板

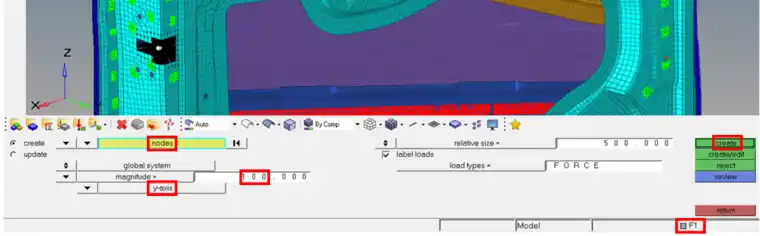

3.1单击force

3.2单击选择F1为当前loadcollector

3.3选择载荷加载点

3.4定义载荷大小

3.5定义载荷方向

3.6单击create

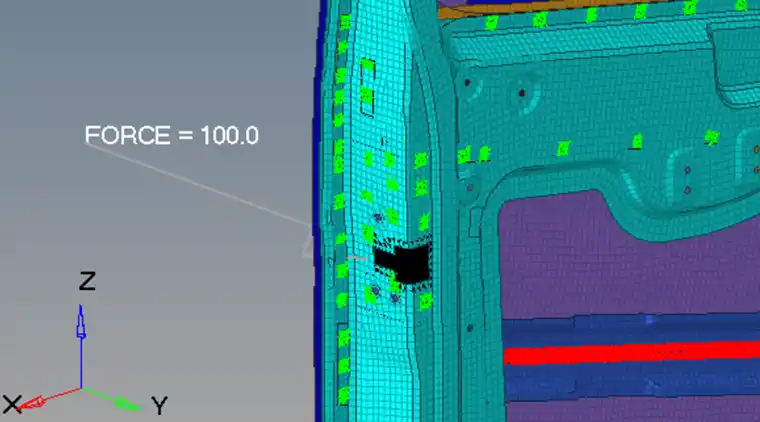

3.7载荷F1加载完成后如下图所示

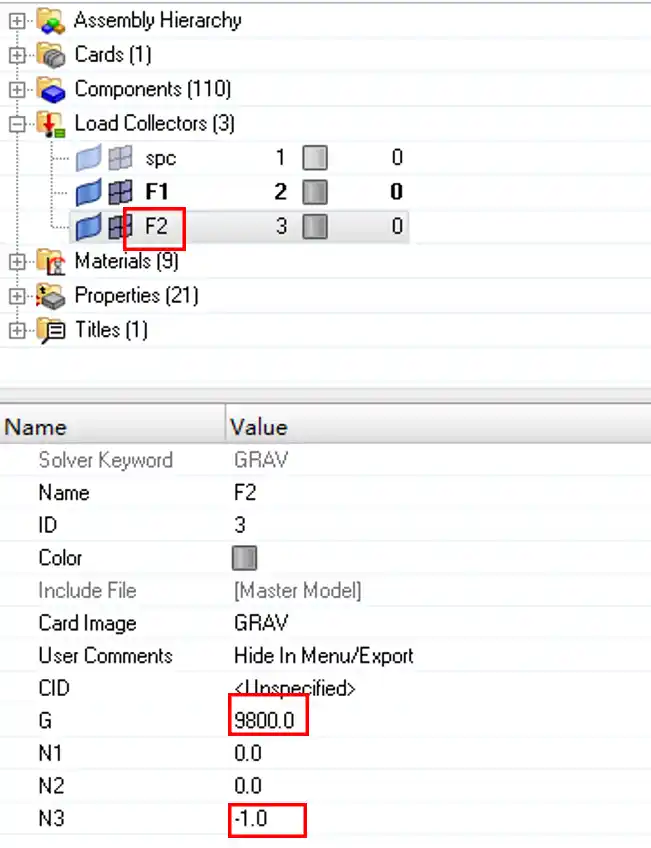

4.0单击F2

4.1输入重力场的数值9800

4.2定义重力场方向为全局坐标系-Z项

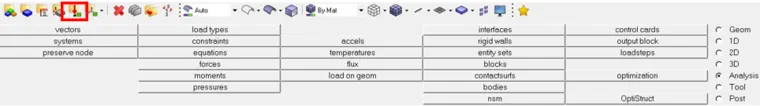

5.0单击loadcollector

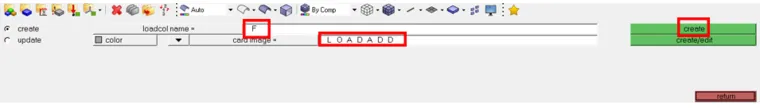

5.1在 loadcol name中输入F

5.2单击card image选择LOADADD

5.3单击create

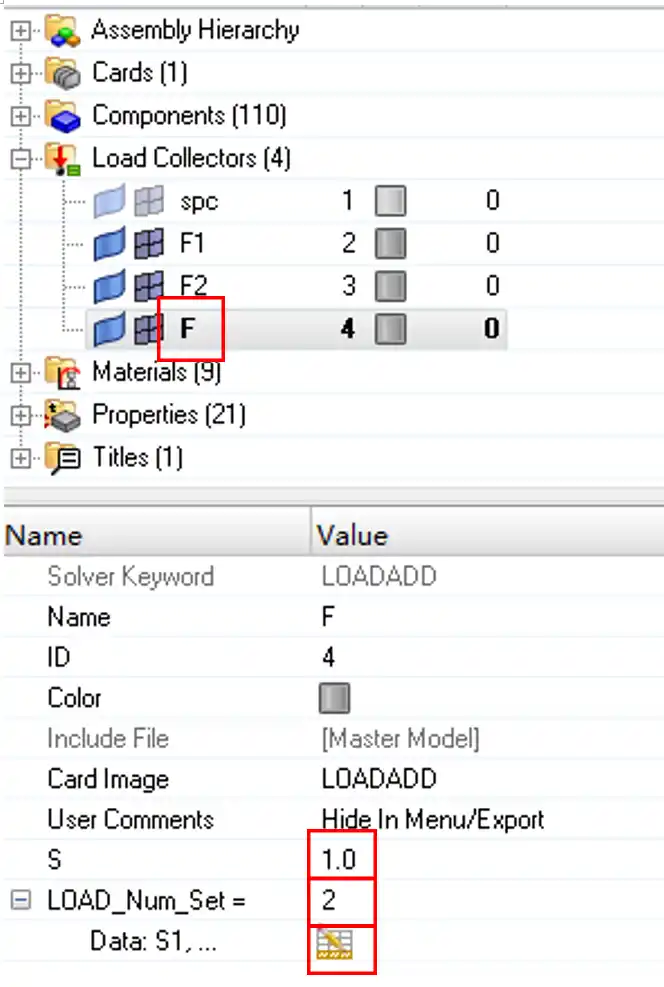

5.4单击F

5.5在S中输入1（比例因子）

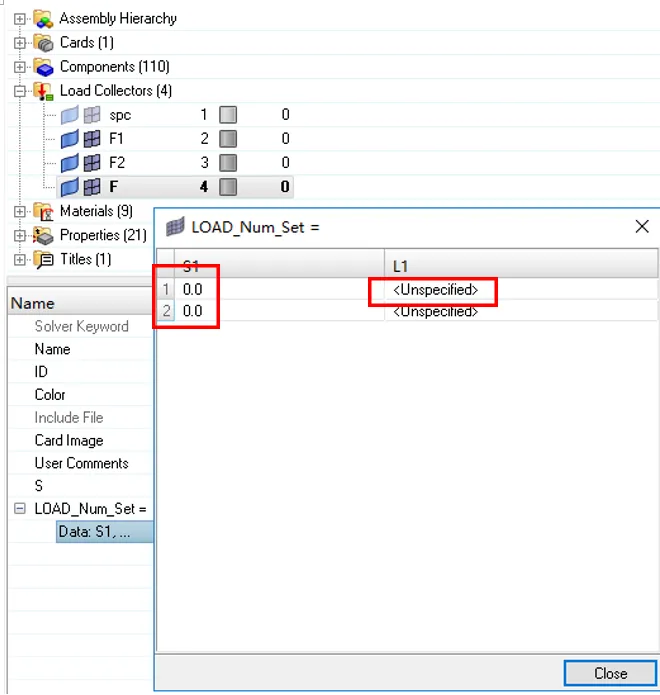

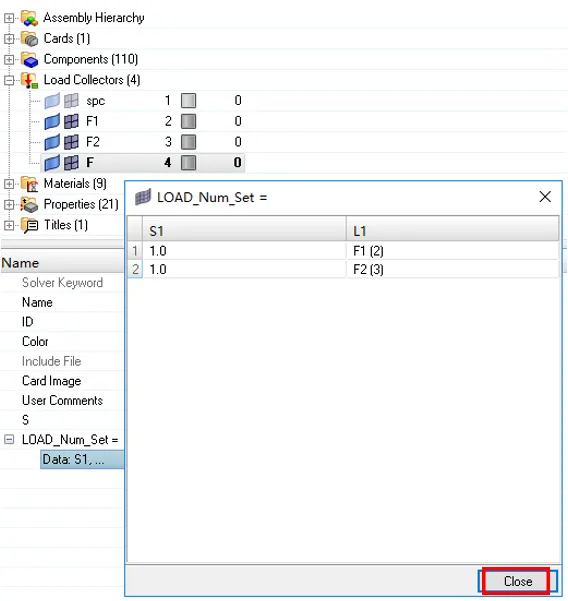

5.6单击data表格

5.7在S1中均输入1，

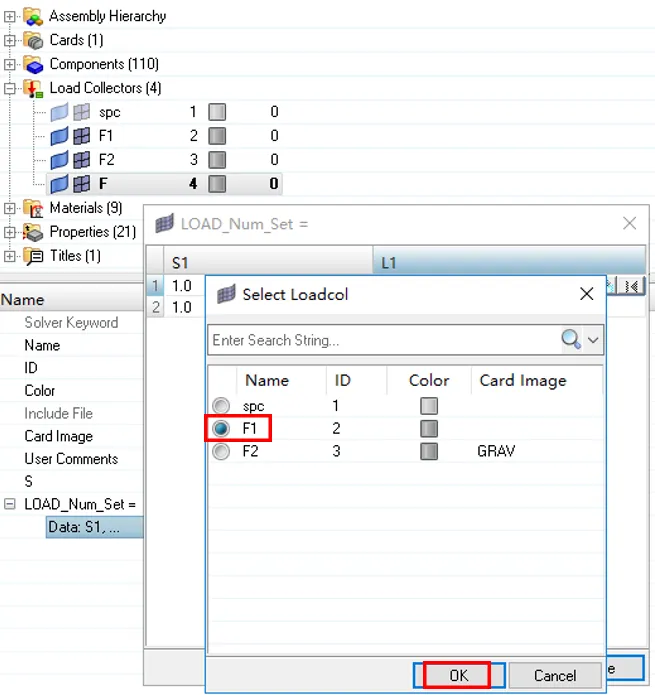

5.8双击第一行的unspecified

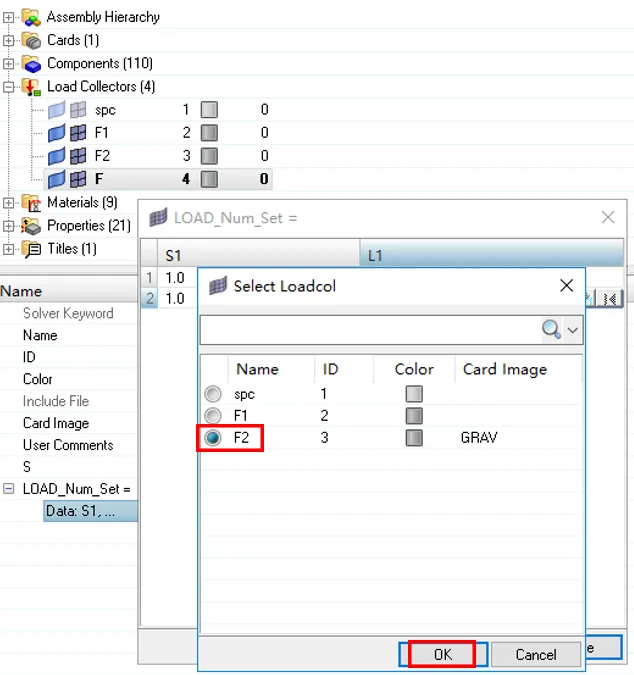

5.9选择F1，单击ok

5.10双击第二行的unspecified，选择F2，单击ok

5.11单击close，将F1和F2添加到F中

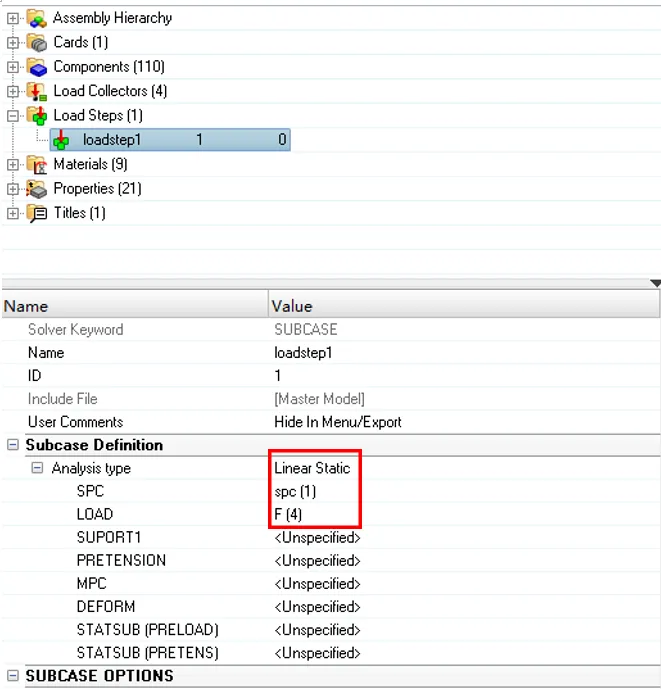

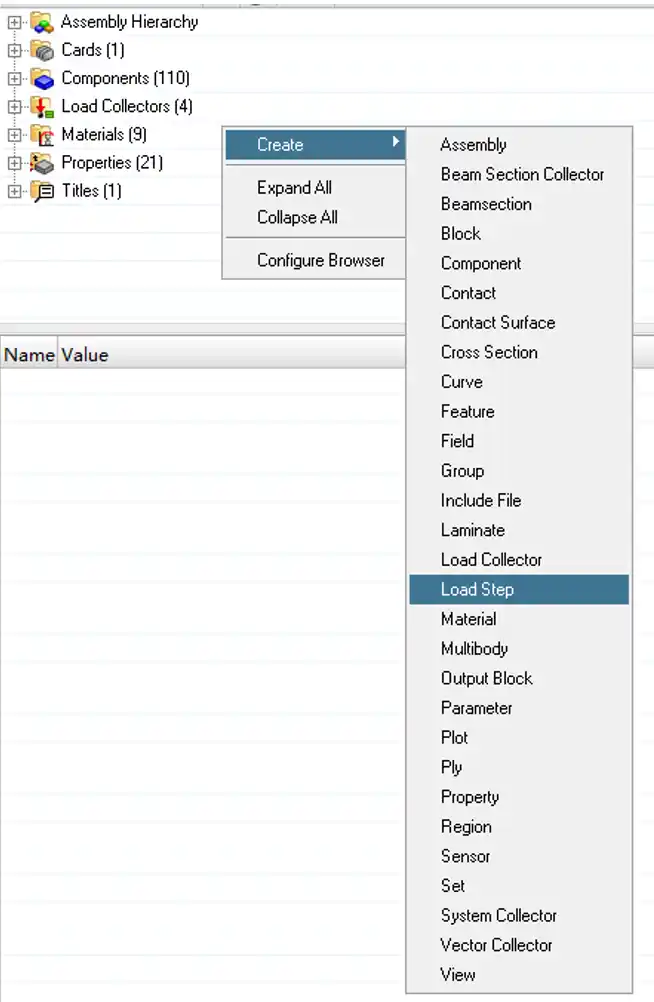

6.0空白区单击右键→create→load step创建loadstep1

6.1单击loadstep1

6.2在analysis type中选择linear static

6.3在spc中选择spc

6.4在load中选择F，完成约束及载荷的添加
